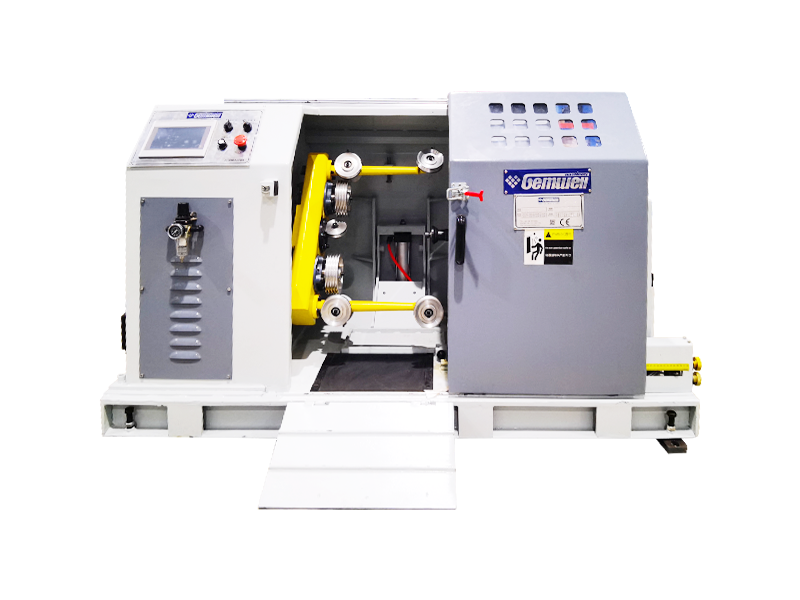

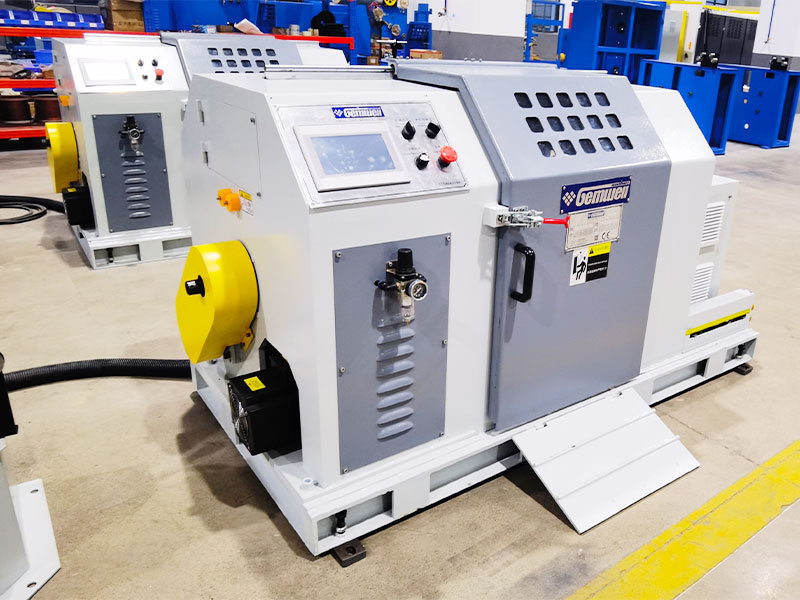

(Dubbele kernen + aardedraad + longitudinale wikkeling) Cantilever-draadpaar-draaimachine met enkele steek

CAT7- en CAT8-netwerkkabels verschillen voornamelijk in transmissiesnelheid en frequentie.

CAT7 ondersteunt transmissiesnelheden tot 10 Gbps met een frequentie van 600 MHz, terwijl CAT8 snelheden ondersteunt tot 25 Gbps of 40 Gbps met een frequentie van 2000 MHz.

Tijdens de productie moeten hoogwaardige geleidermaterialen worden gebruikt, moeten de afstanden tussen de paren en de isolatiedikte strikt worden gecontroleerd en moeten effectieve afschermingstechnieken zoals dubbellaagse afscherming worden gebruikt om overspraak en externe interferentie te verminderen, waardoor de signaalintegriteit wordt gewaarborgd.

Er moeten dubbellaagse afschermingsstructuren worden toegepast, met een binnenlaag van aluminiumfolie en een buitenlaag van gevlochten gaas, om het anti-interferentievermogen van de kabel te vergroten; tegelijkertijd moet de rangschikking van paren worden geoptimaliseerd en moet de afstand tussen paren worden vergroot om overspraak te verminderen.

Door de paargeometrie te optimaliseren, de impedantiematching nauwkeurig te controleren, hoogwaardige isolatiematerialen te gebruiken en effectieve afschermingstechnieken toe te passen, kan het retourverlies worden geminimaliseerd om de signaalintegriteit te garanderen.

Het automatische spanspoor en de automatische controle zorgen ervoor dat de spanning gedurende het hele wikkelproces consistent blijft, waardoor een uniforme dekking wordt gegarandeerd, spanningsfluctuaties tijdens het tapeverbruik worden vermeden en de uitvalsnelheid wordt verminderd.

PCIe 6.0- en PCIe 7.0-kabels verschillen qua transmissiesnelheid en signaalintegriteitsvereisten. PCIe 6.0 maakt gebruik van PAM4-modulatietechnologie met een transmissiesnelheid tot 64 GT/s, terwijl PCIe 7.0 de transmissiesnelheid verder verhoogt, gebruik maakt van meer geavanceerde modulatietechnologieën en een hogere signaalintegriteit en lagere latentie vereist.

Er moeten geleidermaterialen met weinig verlies worden geselecteerd, de geometrische structuur van paren moet worden geoptimaliseerd, overspraak tussen paren moet worden verminderd, hoogwaardige isolatiematerialen moeten worden gebruikt en productieprocessen moeten strikt worden gecontroleerd om signaalvertraging en verzwakking te verminderen.

Door de diameter van de geleider, de isolatiedikte en de afstand tussen de paren nauwkeurig te regelen, en door impedantieanalysatoren te gebruiken voor realtime monitoring, wordt ervoor gezorgd dat de kabelimpedantie binnen het gespecificeerde bereik ligt om signaalreflectie en signaalverlies te voorkomen.

Het gebruik van effectieve afschermingstechnologie, zoals dubbellaagse afscherming, het gebruik van geleidermaterialen met lage weerstand, optimaliseert de geometrie van het draadpaar, vermindert elektromagnetische lekkage en regelt het EMI-niveau van de draad.

Hoge transmissiesnelheden vereisen een striktere controle van de signaalintegriteit, waardoor het gebruik van geleidermaterialen met laag verlies, nauwkeurige controle van de paargeometrie en vermindering van overspraak en vertraging noodzakelijk zijn om te voldoen aan de eisen voor hoge transmissiesnelheden.

Isolatiematerialen met een lage diëlektrische constante en een lage verliestangens, zoals PTFE of PI, moeten worden gekozen om signaalverzwakking en -vertraging te verminderen.

Met behulp van Time Domain Reflectometry (TDR) en andere testapparatuur kan realtime monitoring van de kabeltransmissievertraging worden uitgevoerd om er zeker van te zijn dat deze binnen het gespecificeerde bereik ligt, waardoor problemen met de signaaltransmissiekwaliteit worden voorkomen.

Nauwkeurige controle van de diameter van de geleiders en de dikte van de isolatie, optimalisatie van de opstelling van de paren, vermindering van overspraak tussen paren en het gebruik van geleidermaterialen met lage weerstand kunnen de kabelweerstand en inductie effectief controleren.

Met behulp van spectrumanalyzers en andere testapparatuur kan realtime monitoring van de kabeltransmissiesnelheid worden uitgevoerd om ervoor te zorgen dat deze voldoet aan de ontwerpvereisten, waardoor problemen met de signaaltransmissiekwaliteit worden voorkomen.

De temperatuurregeling van de extruder heeft rechtstreeks invloed op de kwaliteit van de isolatie- of mantellaag. Een te hoge of te lage temperatuur zal de materiaaleigenschappen instabiel maken en de algehele kwaliteit van de kabel beïnvloeden.

De steek van een strandingsmachine bepaalt de flexibiliteit en treksterkte van de gestrande draad. Een kortere spoed vergroot de flexibiliteit, terwijl een langere spoed de treksterkte vergroot.
