Servo Spit Actieve draadtaapmachine

Servo Spit Active Type Taping Machine voor signaaldraad met parallelle paren

Met de popularisering van 5G, Internet of Things, AI, nieuwe energie-mobiele apparaten, VR/AR, datacenters, enz. is de vraag naar hogesnelheidstransmissiekabels snel gegroeid, wat de komst van een nieuw tijdperk van de digitale economie aankondigt. Als gevolg hiervan is er een aanzienlijke toename in de bouw van grootschalige datacenters en de vraag naar Ethernet-poorten met hoge bandbreedte door cloudleveranciers, zoals 100GbE, 200GbE, 400GbE en in de toekomst zelfs 800GbE. Om de datatransmissie tussen netwerkswitches en andere netwerkapparaten (zoals servers of mediaconverters) te vergemakkelijken met deze Ethernet-poorten met hoge bandbreedte, zijn kabelconnectoren zoals SAS, Mini-SAS, SFP, SFP, SFP28 en QSFP ontstaan. Center Rotary Wrapping is een belangrijke procedure in het draadproductieproces voor gegevensoverdracht van ethernetpoortconnectoren. Het wikkelmateriaal wordt rond twee geïsoleerde kerndraden en een aarddraad gewikkeld in een parallelle structuur met een op hoge snelheid lopende tapemachine. De stabiliteit van het wikkelproces heeft rechtstreeks invloed op de impedantie, verzwakking, retourverlies, overspraak en andere indicatoren van het uiteindelijke kabelproduct. Een hoogwaardige wikkelmachine maakt niet alleen de productie van hogesnelheidskabels met hogere frequentie mogelijk, maar verbetert ook de productieopbrengst, waardoor de marktpositionering en het concurrentievermogen van kabelfabrikanten worden bepaald. De afgelopen 20 jaar heeft GEMWELL zich toegelegd op onderzoek en innovatie van wikkelmachines. Door voortdurende verbeteringen en upgrades is GEMWELL Servo Spit Active Type Taping Machine voor signaaldraad met parallelle paren een betere keuze geworden voor het wikkelproces van veel toonaangevende bedrijven op het gebied van hogesnelheidssignaaltransmissiekabels. De volgende configuratie is voor een standaardopstelling met drie tapkoppen. Gebruikers kunnen het aantal tapkoppen vergroten of verkleinen volgens verschillende processen. De specificaties en typen opname, uitbetaling en kaapstander kunnen ook worden aangepast op basis van de diameterspecificaties.

Aanvraag +
VORIGE:Servo Spit Active Type Taping Machine voor ultrafijne draad
VOLGENDE:Geen volgend product
Product Details

COMPONENTEN

● Ø500 stroomkerndraaduitbetalingsstandaard 2 stuks
● Ø300 power koperdraad uitbetalingsstandaard 2 stuks
● Spit type actieve wikkelmachine tapkop 1 1 eenheid
● Longitudinale wikkelmachine 1 eenheid
● Spit type actieve wikkelmachine tapkop 2 1 eenheid
● Spit type actieve wikkelmachine tapkop 3 1 eenheid
● Telescopische oven 1 eenheid
● Pneumatische geforceerde koelbuis   1 eenheid
● Ø400 aangedreven wieltype riemkaapstander 1 eenheid
● Ø500 aandrijfmachine met aangedreven as 1 eenheid
● Diametermeter 1 eenheid
● Inkjetprinter 1 eenheid
● Besturingssysteem 1 eenheid


TECHNISCHE SPECIFICATIES

Structuurtype Dubbelwielige drukrol kaapstander spit type constante spanning wikkelmachine / actieve wikkelmachine (patent nr. CN114649118A)
Geschikt draadtype Hoofdzakelijk gebruikt voor MINI-SAS, QSFP snelle parallelle paren signaaltransmissielijnen, ook voor datalijnen, besturingslijnen, speciale kabels en andere draadverpakkingen.
Toepasselijke materialen AL, MYLAR, KOPERFOLIE, PTFE, enz.
Toepasselijke draaddiameter Optimaal bereik: Ø0,2-1,5 mm
Productspecificatie Optimaal bereik: Ø0,25*0,50-1,6*3,0 mm
Maximale snelheid MAX3500RPM (onbelast), de werkelijke opstartsnelheid wordt ingesteld op basis van de draadvereisten
Draadsnelheidsbereik 1-25 m/min, het snelheidsbereik is afhankelijk van het draadtype.
Buitendiameter tapehaspel Optimaal bereik: Ø180*100
Bandbreedte 1,5-15 mm
Binnendiameter van de tapehaspel 30/50,8/76 universeel
Inpakafstand 2-30 mm, programma-instelling
Spanningsbereik 1N-30N/100g-3000g
Hoofdmotorvermogen 4,4 kW servobewegingsmotor
Tapkracht Servomotor van 0,2 kW
Spanning van wikkelband Servomotor van 1,8 kW
Opnamekracht 0,4 kW servo-reductiemotor
Uitbetalingskracht 0,4 kW reductiemotor
Opnamekracht Servomotor van 0,4 kW
Kronkelende verplaatsingskracht 0,4 kW servo-bewegingscontroller
Lengte van de tape 1 haspel 3 haspels, zonder de draad door te snijden bij het verwisselen van de haspel
Tape-inspectie Automatische uitschakeling wanneer de tape bijna leeg is en kapot gaat.

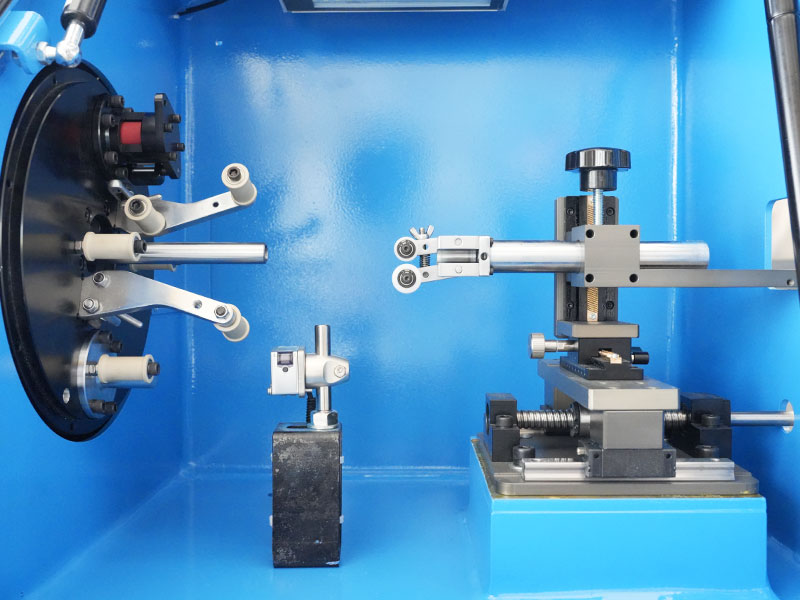

Mal voor het inpakken van tape De binnenvorm van de tape is bevestigd op de centrale leiding, de buitenvorm van het draadgeleidingswiel is bevestigd op de tape-opslagbuis. Beide mallen zijn uitschuifbaar en verplaatsbaar.
Nauwkeurigheid van tape-wikkeling Steektolerantie: ± 1%, spanningstolerantie: ± 1%.
Overlappingspercentage 0-80%, programma-instelling
Formulebeheer Digitale productie, spanning, buitendiameter, steek, S/Z, rijafstand, luchtdruk en andere gegevens kunnen in de PLC worden opgeslagen.
Spanning instelling De spanningselementen van wikkeltape/uitbetaling/opname/wikkeling zijn servomotoren, het SOP-proces wordt opgeslagen in PLC.

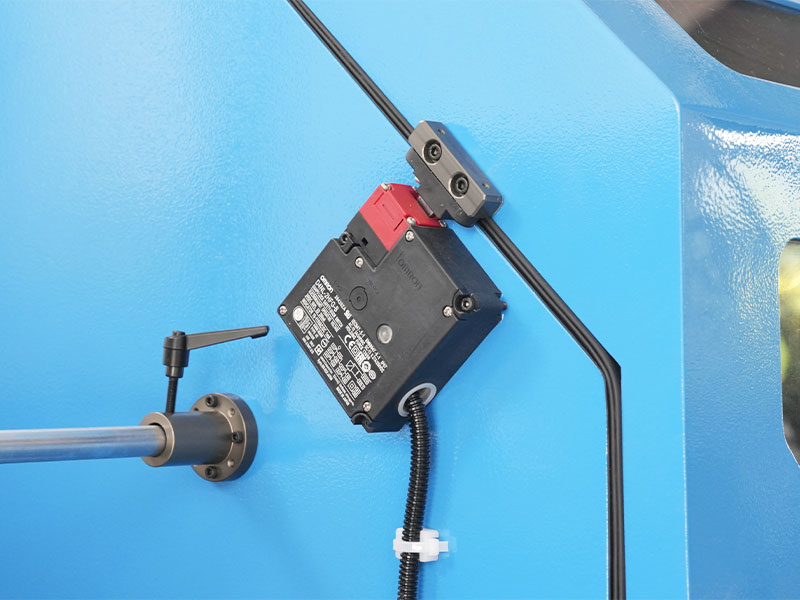

Veiligheidsbescherming Voldoe aan de CE-normen, met automatische detectie en voorspelling van temperatuur/trillingen/geluid/druk.




PRODUCTEIGENSCHAPPEN

● Hoge productiviteit: Het roterende lichaam is statisch gebalanceerd en dynamisch gebalanceerd voor testen en correctie. Tijdens het hardlopen heeft de machine een kleine trilling en een lage stem. De spil genereert geen warmte tijdens langdurig continu gebruik op hoge snelheid. Het heeft een hoge productie-efficiëntie en kosteneffectiviteit.

● Stabiele spanning: Een kaapstanderrol met dubbele wielen wordt gebruikt om de strip met een uniforme snelheid van de haspel te trekken om de spanningsveranderingen te elimineren die worden veroorzaakt door veranderingen in de buitendiameter van de tapebak. De wikkelspanning wordt bereikt door de buitendiameter van de afgewerkte kabel te regelen, dat wil zeggen: hoe groter de spanning, hoe kleiner de buitendiameter; hoe kleiner de spanning, hoe groter de buitendiameter. Na de dubbelwielige kaapstanderrol gaat de tape alleen door twee guildingrollen die zich zeer dicht bij de centrale as van de rotatie bevinden om direct op de draad te worden gewikkeld. Daarom kunnen verschillende beïnvloedende factoren zoals middelpuntvliedende kracht en windweerstand worden geëlimineerd, wat resulteert in een stabiele spanning.

● Nauwkeurige toonhoogte: Door de hoofdkaapstander als bewegingsbenchmark te nemen, gebruiken de hoofdkaapstander en elk roterend frame een servobewegingscontroller voor nauwkeurige, in elkaar grijpende bewegingscontrole, zodat bij elke snelheid een nauwkeurige wikkelsteek kan worden verkregen.

● Arbeidsbesparing: Aan het draadinlaateinde van elke wikkelkop is een kleminrichting geïnstalleerd. De klemkracht kan worden aangepast zonder de draad te beschadigen; de draad kan in omgekeerde richting worden teruggetrokken; Beheer van de configuratiemodus, ophalen met één klik van de SOP-formule, voorbereiden van het opstarten met één klik en starten met één klik; Stop en sluit af wanneer de tape kapot/afgewerkt/gemeten is, intelligente bediening, waardoor mankracht wordt bespaard.

● Laag uitvalpercentage: geen verzamelring, geen koolborstel, behalve de regelmatige vervanging van slijtdelen - de tape-geleidingsrol, laag uitvalpercentage.

● Eenvoudig onderhoud: Met behulp van Profinet-busbesturing, snelle signaaloverdracht, lage interferentie, kabel voor foutdetectie op afstand. Probleemoplossing en onderhoud zijn beschikbaar, ongeacht of de machine zich in welk land ter wereld dan ook bevindt. Zolang er een communicatienetwerk is, kunnen snelle onderhoudsdiensten op afstand worden geleverd.
