Actieve tapmachine met drie servo's voor signaaldraad met parallelle paren Manufacturers

Terug naar de lijst
Drie servo's Actieve draadtaapmachine

Actieve tapmachine met drie servo's voor signaaldraad met parallelle paren

Center Rotary Wrapping is een belangrijke procedure in het draadproductieproces voor gegevensoverdracht van ethernetpoortconnectoren. Het wikkelmateriaal wordt rond twee geïsoleerde kerndraden en een aarddraad gewikkeld in een parallelle structuur met een snellopende tapemachine. De stabiliteit van het wikkelproces beïnvloedt de testkwalificaties van de impedantie, verzwakking, echo-retourverlies, overspraak en andere indicatoren van de voltooide stroomraildraad. Wikkelmachines met uitstekende prestaties kunnen niet alleen hogesnelheidstransmissiedraden met hogere frequentieniveaus produceren, maar ook hogere productieopbrengsten behalen, waardoor de marktpositionering en het marktconcurrentievermogen van draadfabrikanten worden bepaald. GEMWELL richt zich sinds de oprichting 20 jaar geleden op technisch onderzoek, ontwikkeling en innovatie van wikkelmachines. Na voortdurende verbeteringen en upgrades is de GEMWELL Three Servos Active Type Taping Machine voor parallelle paar signaaldraad nu de ideale keuze geworden van veel gerenommeerde bedrijven op het gebied van de productie van hogesnelheidssignaaltransmissiedraden. Machinespecificaties kunnen worden aangepast. De volgende configuratie is een conventionele configuratie van drie wikkelkoppen. Gebruikers kunnen het aantal wikkelkoppen vergroten op basis van verschillende kabelproductiespecificaties. Afhankelijk van de verscheidenheid aan draaddiameters kunnen de specificaties en typen opwikkel-, uitbetalings- en kaapstandermachines ook worden aangepast en gewijzigd.

Navraag +
PREV：Actieve tapmachine met drie servo's voor fasestabiele kabel
VOLGENDE：Geen volgend product
Product Details

COMPONENTEN

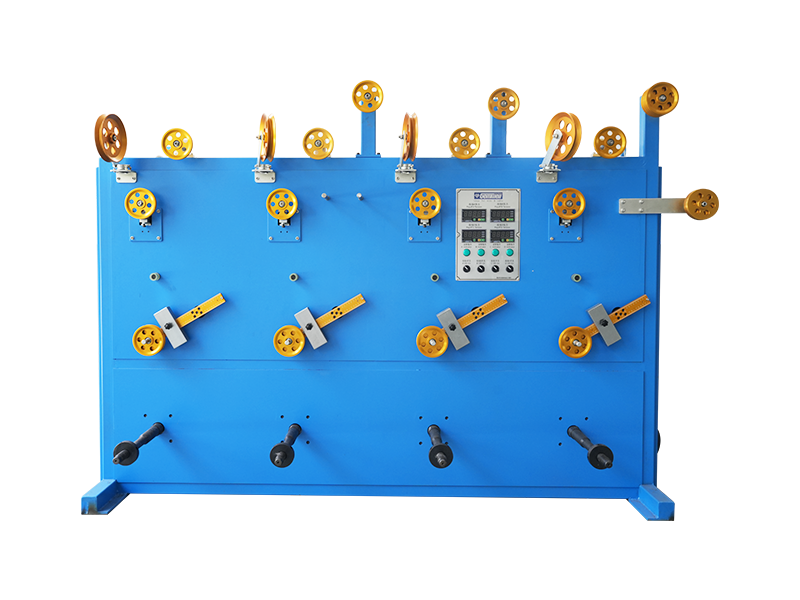

● Ø500 stroomkerndraaduitbetalingsstandaard 2 stuks

● Ø300 power koperdraad uitbetalingsstandaard 2 stuks

● Drie-servo krachtwikkelmachine, tapkop 1 1 eenheid

● Power sleepwikkelmachine 1 eenheid

● Drie-servo krachtwikkelmachine, tapkop 2 1 eenheid

● Drie-servo krachtwikkelmachine, tapkop 3 1 eenheid

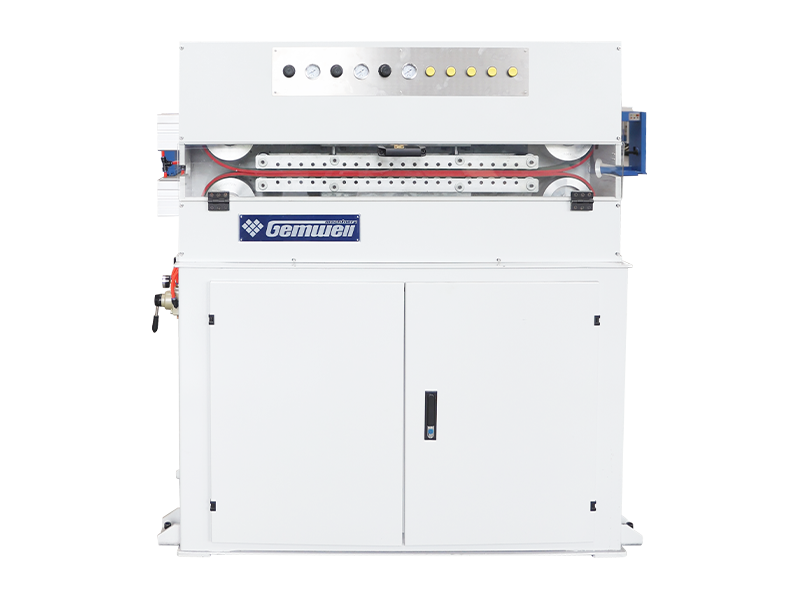

● Telescopische oven 1 eenheid

● Pneumatische geforceerde koelbuis 1 eenheid

● Ø400 wieltype riemkaapstander 1 eenheid

● Ø500 aangedreven asrijopnames 1 eenheid

● Diametermaat 1 eenheid

● Inkjetprinter 1 eenheid

● Besturingssysteem 1 eenheid


TECHNISCHE SPECIFICATIES

Structuurtype Drie servo motion controller actief type constante spanning wikkelmachine / power wikkelmachine (patent nr. 202122403949.4A)
Geschikt draadtype Hoofdzakelijk gebruikt voor MINI-SAS, QSFP snelle parallelle paren signaaltransmissielijnen, ook voor datalijnen, besturingslijnen, speciale kabels en andere draadverpakkingen.
Toepasselijke materialen AL, MYLAR, KOPERFOLIE, PTFE, enz.
Toepasselijke draaddiameter Optimaal bereik: Ø0,4-1,5 mm
Productspecificatie Optimaal bereik: Ø0,5*1,0-1,6*3,2 mm
Maximale snelheid MAX2500RPM (onbelast), de werkelijke opstartsnelheid wordt ingesteld op basis van de draadvereisten
Draadsnelheidsbereik 1-25 m/min, het snelheidsbereik is afhankelijk van het draadtype.
Buitendiameter tapehaspel Optimaal bereik: O.D. Ø180*Hoogte 100
Bandbreedte 1,5-15 mm
Binnendiameter van de tapehaspel 30/50,8/76 universeel
Inpakafstand 3-30 mm, programma-instelling
Spanningsbereik 1N-30N/100g-3000g
Hoofdmotorvermogen 3 kW servo-bewegingsmotor
Tapkracht Servomotor van 1,8 kW
Spanning van wikkelband Servomotor van 1,3 kW
Opnamekracht 0,4 kW servo-reductiemotor
Uitbetalingskracht 0,4 kW reductiemotor
Opnamekracht 0,8 kW servomotor koppelmodus wikkeling, spanningsloze danser
Kronkelende verplaatsingskracht 0,4 kW servo-bewegingscontroller
Lengte van de tape 1 haspel 3 haspels, zonder de draad door te snijden bij het wisselen van de haspel
Tape-inspectie Automatische uitschakeling wanneer de tape bijna leeg is en kapot gaat.

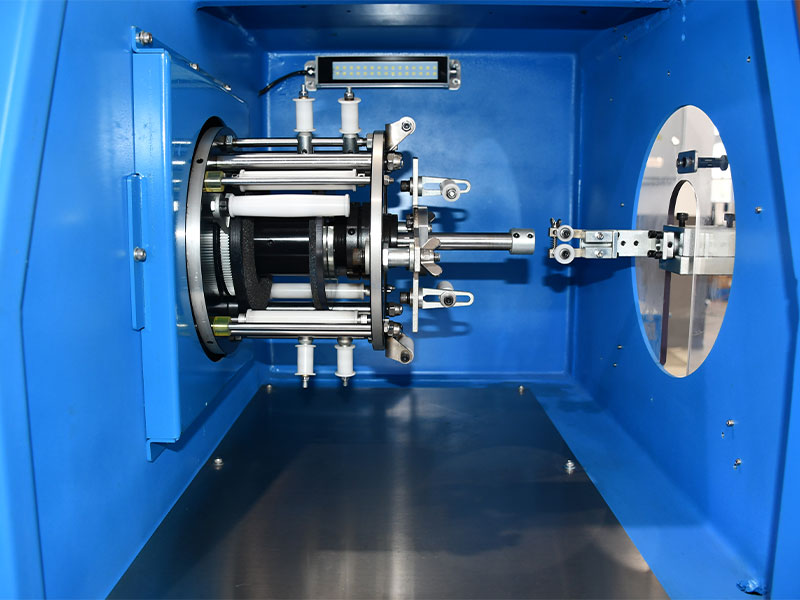

Mal voor het inpakken van tape De binnenvorm van de tape is bevestigd op de centrale leiding, de buitenvorm van het draadgeleidingswiel is bevestigd op de tape-opslagbuis. Beide mallen zijn uitschuifbaar en verplaatsbaar.
Nauwkeurigheid van tape-wikkeling Steektolerantie: ± 1%, spanningstolerantie: ± 1%.
Overlappingspercentage 0-80%, programma-instelling
Formulebeheer Digitale productie, spanning, buitendiameter, spoed, S/Z, rijafstand, luchtdruk en andere gegevens kunnen in de PLC worden opgeslagen.
Spanning instelling Spanningselementen van wikkeltape/uitbetaling/opname/wikkelen zijn servomotoren, het SOP-proces wordt opgeslagen in PLC.
Veiligheidsbescherming Voldoe aan de CE-normen, met automatische detectie en voorspelling van temperatuur/trillingen/geluid/druk.




PRODUCTEIGENSCHAPPEN

● Hoge productiviteit: Het roterende lichaam is statisch gebalanceerd en dynamisch gebalanceerd voor testen en correctie. Tijdens het hardlopen heeft de machine een kleine trilling en een lage stem. De spil genereert geen warmte tijdens langdurig continu gebruik op hoge snelheid. Het heeft een hoge productie-efficiëntie en kosteneffectiviteit.

● Stabiele spanning: Drie servomotoren leveren respectievelijk stroom om de beweging van het roterende frame, de tapemateriaalbak en de spanningsdanser nauwkeurig te regelen.

Verschillende beïnvloedende factoren zoals veranderingen in materiaalspoel of paddiameter en windweerstand worden geëlimineerd, wat resulteert in een stabiele spanning.

● Nauwkeurige toonhoogte: Door de hoofdkaapstander als bewegingsbenchmark te nemen, gebruiken de hoofdkaapstander en elk roterend frame een servobewegingscontroller voor nauwkeurige, in elkaar grijpende bewegingscontrole, zodat bij elke snelheid een nauwkeurige wikkelsteek kan worden verkregen.

● Arbeidsbesparing: Aan het draadinlaateinde van elke wikkelkop is een kleminrichting geïnstalleerd. De klemkracht kan worden aangepast zonder de draad te beschadigen; de draad kan in omgekeerde richting worden teruggetrokken; Beheer van de configuratiemodus, ophalen met één klik van de SOP-formule, voorbereiden van het opstarten met één klik en starten met één klik; Stop en sluit af wanneer de tape kapot/afgewerkt/gemeten is, intelligente bediening, waardoor mankracht wordt bespaard.

● Laag uitvalpercentage: geen opvangring, geen koolborstel, behalve de regelmatige vervanging van slijtdelen van de tapegeleidingsrol, laag uitvalpercentage.

● Eenvoudig onderhoud: Met behulp van Profinet-busbesturing, snelle signaaloverdracht, lage interferentie, kabel voor foutdetectie op afstand. Probleemoplossing en onderhoud zijn beschikbaar, ongeacht of de machine zich in welk land dan ook ter wereld bevindt. Zolang er een communicatienetwerk is, kunnen snelle onderhoudsdiensten op afstand worden geleverd.
