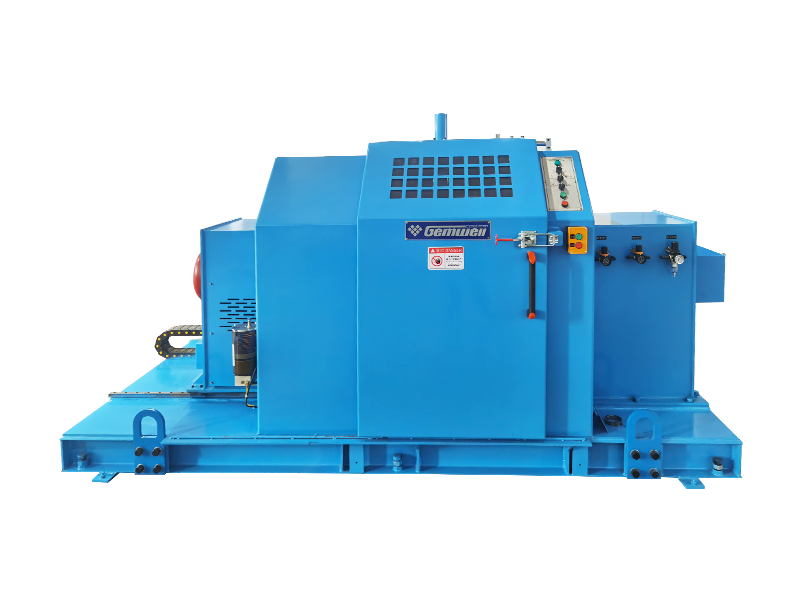

Snelheidsdifferentieel opwikkeltype Cantilever enkele draaiende machine (zonder kaapstanderkatrol
Read More +
Product Category

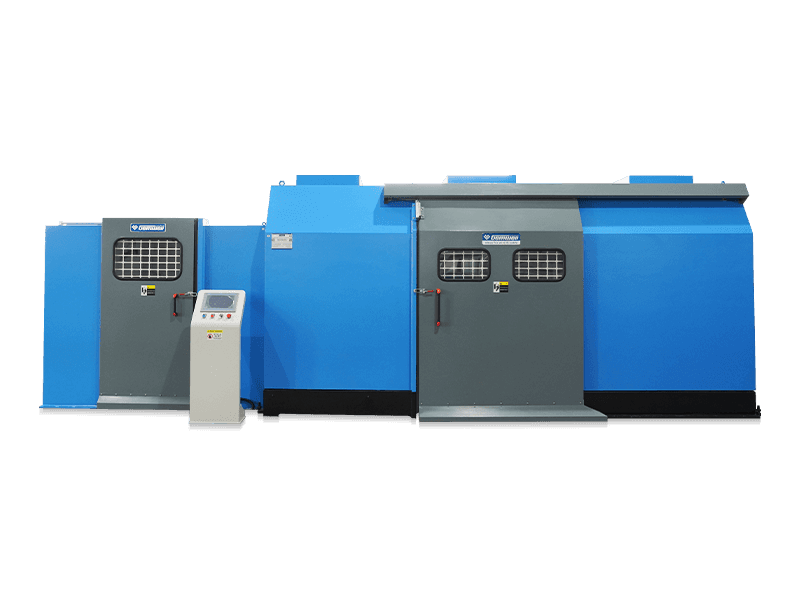

De vastlopende cantilever en de externe kaapstander zijn uit één stuk verbonden en roteren sync
Read More +
Product Category

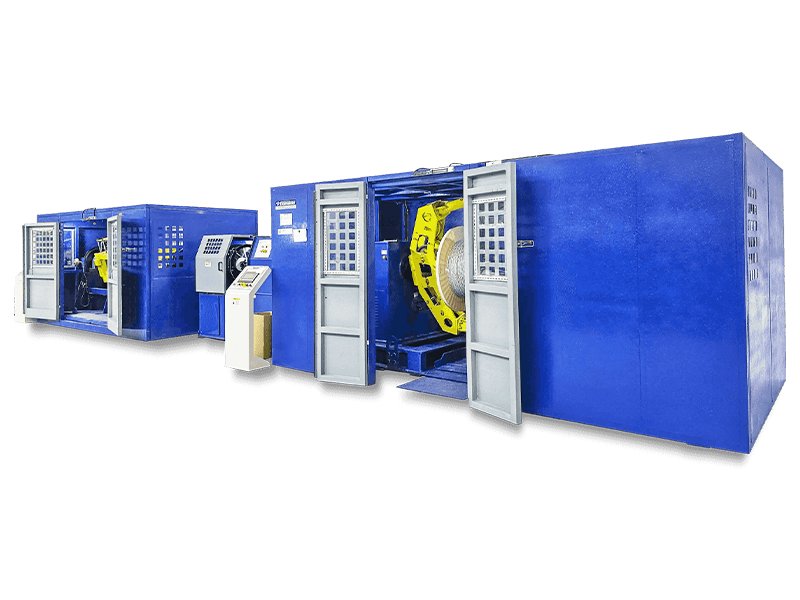

De vastlopende cantilever is gescheiden van de externe kaapstander van de Heavy-Duty Split Type C
Read More +De Cantilever Single Twisting Machine is een kabelvormapparaat dat meerdere kerndraden met hoge snelheid door een cantilever draait en deze synchroon en concentrisch opwikkelt. Omdat elke rotatie van de cantilever een toonhoogte vormt, wordt deze een Cantilever Single Twisting Machine genoemd. Afhankelijk van het structuurtype is het onderverdeeld in Cantilever Single Twisting Machine met differentiële snelheid (zonder opwikkelkatrol), Lichtgewicht Cantilever Single Twisting Machine uit één stuk (externe katrol en krachtopname), Heavy-duty gescheiden Cantilever Single Twisting Machine (externe katrol en krachtopname), Heavy-duty gescheiden Cantilever Single Twisting Machine (externe katrol en koppelopname), enz. Vanwege de verschillende buitendiameters van draden, verschillende elektrische prestatie-eisen en verschillende kosteneffectiviteit, de bovenstaande modellen zijn geschikt voor verschillende draadstreng- en kabelproductievelden, en gebruikers kunnen zelf kiezen en kopen.
Oprichtingstijd
Oppervlakte gebouw (m²)
Aantal medewerkers
Intellectueel eigendom
A Mature Factory You Can Count On
Related Products
2026-09-14
Webmaster
A draadextruder met hoog vermogen is de ruggengraat van elke kabelfabriek die draden met een grote diameter of hoge doorvoer producee
Read More +
2026-09-07
Webmaster
Wat bosstranding betekent Bunch stranding is een geleiderconstructiemethode waarbij twee of meer blanke draden in één handeling in elkaa
Read More +
2026-09-04
Webmaster
Over GEMWELL Wij kijken er oprecht naar uit u te mogen verwelkomen op, Hal E2, standnr.A41 en zullen onze nieuwste oploss
Read More +
2026-08-31
Webmaster
Waar de kwaliteit van kabelwanden daadwerkelijk wordt bepaald Uit de koelbak komt een PVC-geïsoleerde bouwdraad van 0,5 mm² met een vers
Read More +
2026-08-27
Webmaster
Voor Twinax-kabels in AI-servers is het verlagen van de effectieve Dk van de isolatie (lucht ≈1, FEP≈2,1) van cruciaal belang om hoogfrequent v
Read More +
FAQCAT7- en CAT8-netwerkkabels verschillen voornamelijk in transmissiesnelheid en frequentie.
CAT7 ondersteunt transmissiesnelheden tot 10 Gbps met een frequentie van 600 MHz, terwijl CAT8 snelheden ondersteunt tot 25 Gbps of 40 Gbps met een frequentie van 2000 MHz.
Tijdens de productie moeten hoogwaardige geleidermaterialen worden gebruikt, moeten de afstanden tussen de paren en de isolatiedikte strikt worden gecontroleerd en moeten effectieve afschermingstechnieken zoals dubbellaagse afscherming worden gebruikt om overspraak en externe interferentie te verminderen, waardoor de signaalintegriteit wordt gewaarborgd.
Er moeten dubbellaagse afschermingsstructuren worden toegepast, met een binnenlaag van aluminiumfolie en een buitenlaag van gevlochten gaas, om het anti-interferentievermogen van de kabel te vergroten; tegelijkertijd moet de rangschikking van paren worden geoptimaliseerd en moet de afstand tussen paren worden vergroot om overspraak te verminderen.
Door de paargeometrie te optimaliseren, de impedantiematching nauwkeurig te controleren, hoogwaardige isolatiematerialen te gebruiken en effectieve afschermingstechnieken toe te passen, kan het retourverlies worden geminimaliseerd om de signaalintegriteit te garanderen.
Het automatische spanspoor en de automatische controle zorgen ervoor dat de spanning gedurende het hele wikkelproces consistent blijft, waardoor een uniforme dekking wordt gegarandeerd, spanningsfluctuaties tijdens het tapeverbruik worden vermeden en de uitvalsnelheid wordt verminderd.
PCIe 6.0- en PCIe 7.0-kabels verschillen qua transmissiesnelheid en signaalintegriteitsvereisten. PCIe 6.0 maakt gebruik van PAM4-modulatietechnologie met een transmissiesnelheid tot 64 GT/s, terwijl PCIe 7.0 de transmissiesnelheid verder verhoogt, gebruik maakt van meer geavanceerde modulatietechnologieën en een hogere signaalintegriteit en lagere latentie vereist.
Er moeten geleidermaterialen met weinig verlies worden geselecteerd, de geometrische structuur van paren moet worden geoptimaliseerd, overspraak tussen paren moet worden verminderd, hoogwaardige isolatiematerialen moeten worden gebruikt en productieprocessen moeten strikt worden gecontroleerd om signaalvertraging en verzwakking te verminderen.
Door de diameter van de geleider, de isolatiedikte en de afstand tussen de paren nauwkeurig te regelen, en door impedantieanalysatoren te gebruiken voor realtime monitoring, wordt ervoor gezorgd dat de kabelimpedantie binnen het gespecificeerde bereik ligt om signaalreflectie en signaalverlies te voorkomen.
Het gebruik van effectieve afschermingstechnologie, zoals dubbellaagse afscherming, het gebruik van geleidermaterialen met lage weerstand, optimaliseert de geometrie van het draadpaar, vermindert elektromagnetische lekkage en regelt het EMI-niveau van de draad.
Hoge transmissiesnelheden vereisen een striktere controle van de signaalintegriteit, waardoor het gebruik van geleidermaterialen met laag verlies, nauwkeurige controle van de paargeometrie en vermindering van overspraak en vertraging noodzakelijk zijn om te voldoen aan de eisen voor hoge transmissiesnelheden.
Isolatiematerialen met een lage diëlektrische constante en een lage verliestangens, zoals PTFE of PI, moeten worden gekozen om signaalverzwakking en -vertraging te verminderen.
Met behulp van Time Domain Reflectometry (TDR) en andere testapparatuur kan realtime monitoring van de kabeltransmissievertraging worden uitgevoerd om er zeker van te zijn dat deze binnen het gespecificeerde bereik ligt, waardoor problemen met de signaaltransmissiekwaliteit worden voorkomen.
Nauwkeurige controle van de diameter van de geleiders en de dikte van de isolatie, optimalisatie van de opstelling van de paren, vermindering van overspraak tussen paren en het gebruik van geleidermaterialen met lage weerstand kunnen de kabelweerstand en inductie effectief controleren.
Met behulp van spectrumanalyzers en andere testapparatuur kan realtime monitoring van de kabeltransmissiesnelheid worden uitgevoerd om ervoor te zorgen dat deze voldoet aan de ontwerpvereisten, waardoor problemen met de signaaltransmissiekwaliteit worden voorkomen.
De temperatuurregeling van de extruder heeft rechtstreeks invloed op de kwaliteit van de isolatie- of mantellaag. Een te hoge of te lage temperatuur zal de materiaaleigenschappen instabiel maken en de algehele kwaliteit van de kabel beïnvloeden.
De steek van een strandingsmachine bepaalt de flexibiliteit en treksterkte van de gestrande draad. Een kortere spoed vergroot de flexibiliteit, terwijl een langere spoed de treksterkte vergroot.
I. Draaimachine Technische principes en industriële toepassingen
Vraag 1: Hoe bereikt een twijnmachine het nauwkeurig spannen van meerdere geleiders?
Een roterend uitbetalingsframe werkt in combinatie met een constant spanningscontrolesysteem om de afzonderlijke draden spiraalvormig rond een centrale as te wikkelen met een vooraf ingestelde spoed. De oplossing van Gemwell Electric maakt gebruik van modulaire, gesplitste motoraandrijftechnologie om de spanning van elke uitbetalingseenheid onafhankelijk aan te passen, waardoor ervoor wordt gezorgd dat de koperen/aluminium geleiders uitrekken en vervormen tijdens het vlechtproces voorkomen. De belangrijkste uitdaging ligt in het elimineren van gaten tussen de afzonderlijke draden. Hun gesloten feedbacksysteem, gebouwd op 26 jaar ervaring, compenseert spanningsschommelingen in realtime, waardoor een goede pasvorm over de dwarsdoorsnede van de geleider wordt gegarandeerd.
Vraag 2: Waarom wordt de steeklengte zo strikt gecontroleerd tijdens het vastlopen van de geleider?
De steeklengte heeft rechtstreeks invloed op de flexibiliteit en elektrische prestaties van de geleider. Een te korte spoed verhoogt de buigstijfheid van de geleider, waardoor het leggen moeilijker wordt; een te lange spoed vermindert de kruipweerstand. Gemwell integreert een uiterst nauwkeurige encoder (resolutie tot 0,1°) in zijn apparatuur. Gecombineerd met het onafhankelijk ontwikkelde S-vormige pitchcurve-algoritme zorgt dit voor een stabiele controle van de pitch-afwijking binnen ±0,5 mm/1000 m, waarmee wordt voldaan aan de strenge eisen van kabels in de lucht- en ruimtevaart.
II. Technische doorbraken in hogesnelheidsdraaimachines
Vraag 3: Welke dynamische uitdagingen doen zich voor als de snelheid van apparatuur hoger is dan 2000 tpm?
Rotatie op hoge snelheid creëert twee kernproblemen:
① Onbalans van de middelpuntvliedende kracht: De snelle rotatie van de uitbetalingshaspel zorgt ervoor dat de draad gaat kloppen. Gemwell maakt gebruik van een tweetraps trillingsdempend basisontwerp, dat meer dan 80% van de radiale trillingen absorbeert via hydraulische dempers.
② Temperatuuraccumulatie: wrijvingswarmte vermindert de viscositeit van het smeermiddel. Het gepatenteerde koelsysteem creëert een circulair oliecircuit binnen de spil en zorgt, in combinatie met een externe warmtewisselaar, ervoor dat de lagertemperatuur stijgt tot ΔT ≤ 15°C (ISO 6804-norm).
Vraag 4: Hoe kan het probleem van draadbreukdetectie onder hogesnelheidsomstandigheden worden opgelost?
Traditionele foto-elektrische sensoren hebben een vals alarmpercentage van 3% bij een lijnsnelheid van 500 m/min. Gemwell heeft een oplossing voor multispectrumanalyse ontwikkeld:
Millimetergolfradar bewaakt veranderingen in de draaddiameter in realtime (nauwkeurigheid 0,02 mm).
Hoogfrequente wervelstroomsondes detecteren de continuïteit van de geleider. Dual-systeem redundante beoordeling reduceert het aantal valse alarmen tot 0,1‰, met een uitschakelresponstijd van <50 ms.
III. Diepgaande analyse van het draad- en kabelstrandingproces
Vraag 5: Waarom is de terugdraaihoek belangrijk voor het vastlopen van geleiders?
Niet-teruggedraaide strengen genereren interne spanning in de afzonderlijke draden, waardoor een terugvering van de geleider ontstaat (typische waarde: terugveringshoek ≥12° voor koperen geleider van Φ2,5 mm). De oplossing van Gemwell is om een servo-backtwist-mechanisme in de strandingskooi te installeren. Deze berekent op dynamische wijze de compensatiehoek op basis van de draadsnelheid (formule: θ = arctan(v/ωR)), waarbij een resterende torsiehoek van ≤0,5°/m wordt gehandhaafd, waardoor de buiglevensduur van stroomkabels met grote doorsnede wordt gegarandeerd.
Vraag 6: Hoe kan de geleidende uniformiteit worden geoptimaliseerd voor gelaagde gestrande geleiders?
Als we een 7×19-structuur als voorbeeld nemen, bedraagt de fluctuatie van de buitendiameter bij traditionele processen ±0,15 mm. Gemwell verbetert de uniformiteit door twee innovaties:
① Topologie-optimalisatie: de binnenlaag gebruikt een concentrische ligging van 10°, terwijl de buitenlaag een bundellaag van 20° aanneemt om de tussenlaagafstanden te verkleinen;
② Online monitoring van de dwarsdoorsnede: met behulp van röntgenfoto's voor real-time feedback over de ovaliteit van de dwarsdoorsnede (nauwkeurigheid 98%) wordt de strandingsdruk dynamisch aangepast.
Deze technologie zorgt voor een DC-weerstandsonbalans van 240 mm² vlamvertragende kabels van ≤0,5% (IEC 60228 vereist ≤2%).
IV. Engineeringpraktijken: de hoeksteen van kwaliteitsborging
Vraag 7: Waarom zijn 168 uur continu testen en kalibratie vereist?
De stabiliteit van strandingsapparatuur moet worden geverifieerd onder extreme bedrijfsomstandigheden:
48 uur durende vollasttest: Bewaak de curve van de temperatuurstijging van de spil bij 150% van het nominale toerental (standaard: ≤65°C);
72-uurs variabele belastingstest: Simuleer 2000 belastingscycli van 0-100% binnen 10 seconden om de reactievertraging van het besturingssysteem te verifiëren (gemeten op Gemwell-apparatuur: ≤0,8s);
EMC-test van 48 uur: Zorg ervoor dat de door de omvormer uitgestraalde interferentie <55 dBμV is (norm EN 55011 Klasse A);
Vraag 8: Hoe vertaalt 26 jaar ervaring zich in productieprecisie?
Het technische team van Gemwell heeft een database met strandingprocessen opgezet die 387 materiaalparameters omvat (zoals een matchingmodel tussen rek van koperen staaf δ en compressieverhouding η van de stranding). Een typisch voorbeeld: voor ultraflexibele siliconenrubberdraad die wordt gebruikt in nieuwe energievoertuigen, verhoogde het optimaliseren van de uitbetalingsspanningsgradiënt (0,8 N/mm² in de binnenlaag → 0,3 N/mm² in de buitenlaag) de rek bij breuk van de geleider tot 35% (vergeleken met het industriegemiddelde van 28%).
Technologische evolutietrends en bijdragen van de industrie
Vraag 9: Hoe past strandingsapparatuur zich aan aan technologische veranderingen in nieuwe energiekabels?
Het 800V-hoogspanningsplatform vereist een vermindering van de isolatiedikte met 20% en een ovaliteit van de geleider van ≤0,03. De nieuwste generatie apparatuur van Gemwell integreert:
Laserdiametermeter (bemonsteringssnelheid 1 kHz)
Een machinaal lerend voorspellingssysteem (getraind op 2 miljoen sets historische gegevens) maakt dynamische ovaliteitscontrole mogelijk, waardoor klanten de ISO 6722-3 Klasse 5-certificering kunnen behalen.
Vraag 10: Hoe verbetert het strandingproces het gebruik van hulpbronnen?
Door nauwkeurige spanningscontrole vermindert de apparatuur van Gemwell het koperschrootpercentage van 1,2% naar 0,35%. Gebaseerd op een jaarlijkse productiecapaciteit van 100.000 ton koperen geleider, vertaalt dit zich in een jaarlijkse besparing van 650 ton koper (ongeveer 4.600 ton CO₂-uitstoot), in lijn met de IEC TR 62837-richtlijnen voor duurzame productie.
