Gedetailleerd overzicht van de vijf mainstream hogesnelheidsdifferentiële koperkabelstructuren (Twinax).

Voor Twinax-kabels in AI-servers is het verlagen van de effectieve Dk van de isolatie (lucht ≈1, FEP≈2,1) van cruciaal belang om hoogfrequent verlies, scheefheid en impedantie-instabiliteit te verminderen. Om dit te bereiken zijn vijf goedkope productiebenaderingen ontwikkeld.

EPTFE Taping-constructieoplossing

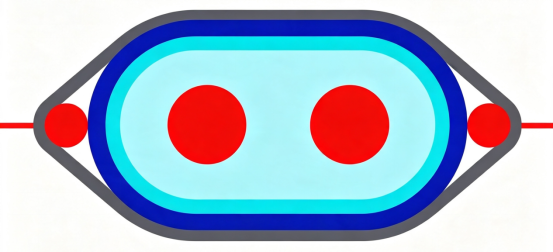

Hiërarchische structuur
Rood Signaalgeleiders (verzilverd koper / koperlegering)
Grijs ： Niet-geschuimde (massieve) FEP-primaire isolatie aan de binnenkant
Lichtblauw ： Belangrijkste EPTFE-wikkelisolatielichaam
Donkerblauw Buitenste beschermende taping- / afschermingslagen (Cu-folie, Al-folie en andere structurele componenten)
Kleine rode cirkels aan de zijkanten ： Aarding / afvoerdraadstructuur

1.Procesprincipe
EPTFE-tape wordt onder gecontroleerde spanning en overlap op de geleider gewikkeld. De opgesloten lucht in de microporeuze structuur levert een lage effectieve Dk op van ≈1,4–1,6."

2. Belangrijkste voordelen
Deze constructie biedt een ultralaag diëlektrisch verlies, een zeer laag invoegverlies, weerstand tegen hoge temperaturen en een effectieve Dk die dicht bij die van lucht ligt.

3.Toepassingen
448G/800G ultrasnelle Twinax, hogesnelheidsverbindingen over lange afstanden en IL-kritieke high-end computerverbindingen.

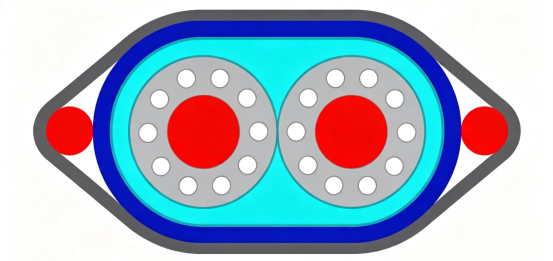

Dubbellaagse FEP-extrusieoplossing

Structurele gelaagdheid (van binnen naar buiten)
Twee signaalgeleiders van verzilverd koper of koperlegering.
Binnenste laag : Massieve FEP primaire isolatie, enkeladerig geëxtrudeerd.
Buitenste laag : Gemeenschappelijke FEP-overmantel, gecoëxtrudeerd over beide geleiders.
Aardingsdraden aan beide zijden van het geheel.

1.Procesprincipe
Extrusie in twee stappen: massief FEP wordt eerst over elke geleider afzonderlijk geëxtrudeerd, vervolgens worden de twee geïsoleerde kernen naast elkaar geplaatst en overgeëxtrudeerd met een buitenste FEP-laag, waardoor een dubbellaagse massieve fluorkunststofisolatie ontstaat.
2.Voordelen
Stabiele afmetingen, uitstekende chemische bestendigheid en mechanische sterkte, volwassen proces met hoog rendement.
3. Toepassingsscenario's
Tot 224G hogesnelheidskabels met middelhoog/kort bereik; industriële hogesnelheidsverbindingen; betaalbare differentiële verbindingen met hoge snelheid voor algemeen gebruik.

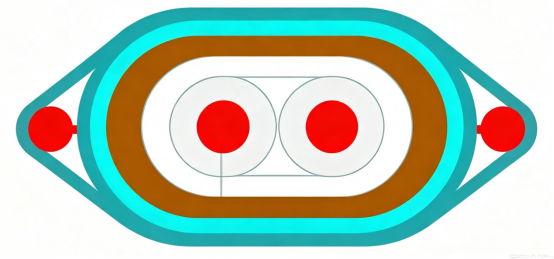

Co-extrusie met twee geleiders (monolithisch)

Structurele gelaagdheid (van binnen naar buiten):
Twee parallelle signaalgeleiders
Single-pass geëxtrudeerd monolithisch massief FEP/PFA diëlektricum over beide geleiders, met een dunne buitenste beschermende tape.
Aardingsdraden aan beide zijden geplaatst

1.Procesprincipe
Een speciaal ontworpen elliptische matrijs met dubbele kern maakt extrusie in één doorgang mogelijk, waarbij beide geleiders in een gemeenschappelijk diëlektricum worden ingebed en hun middensteek tijdens extrusie wordt vergrendeld.

2.Voordelen
De consistentie van de nauwe geleiderafstanden levert een extreem lage scheefheid binnen het paar op; minder processtappen en lagere kosten dan tweestaps FEP-extrusie; uitstekende impedantie-uniformiteit.

3. Toepassingsscenario's
Hogesnelheidskabels met een kort bereik, PCB-verbindingen, backplane-verbindingen en lage intra-pair-skew-verbindingen.

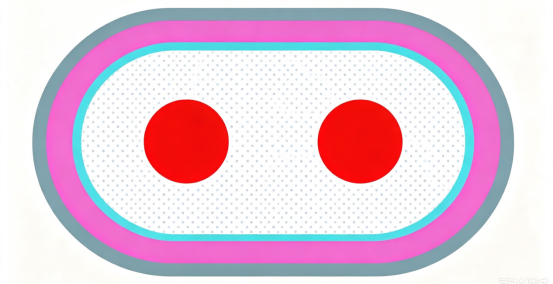

Fysisch geschuimde FEP

Structurele gelaagdheid (van binnen naar buiten):
Dubbele signaalgeleiders
Microcellulaire FEP-isolatie.
Stevige FEP-buitenhuid.

1.Procesprincipe
Tijdens de extrusie wordt stikstof onder hoge druk in gesmolten FEP geïnjecteerd, waardoor microholten met gesloten cellen ontstaan die het diëlektricum verdunnen met lucht en de totale Dk verlagen.

2.Voordelen
Lagere Dk en demping dan massief FEP; gecontroleerde impedantie.

3.Toepassingen
224G–448G hogesnelheidskabels voor datacenters voor middellange tot lange reikwijdte
verbindt.

Lotuswortelgatstructuur

Structurele gelaagdheid (van binnen naar buiten)

Twee signaalgeleiders
Circumferentiële longitudinale lege kanalen rond de geleider (doorlopende luchtholtes langs de kabellengte, zoals lotuswortelgaten).
Buitenste massieve FEP-isolatie
Ondersteuningsdraden voor zijdelingse positionering

1.Procesprincipe
De lotuswortelmatrijs creëert doorlopende luchtkanalen (onderling verbonden) voor een lage Dk, waardoor de prestaties worden verbeterd – anders dan de gesloten celholten van geschuimd FEP.

2.Voordelen
Minder verandering in buigimpedantie vergeleken met fysiek schuim met hetzelfde verlies; lagere kosten; uitstekende HF SI; geen hogedrukschuimuitrusting.

3.Toepassingen
PCIe 6.0, 448G high-speed koperkabels van de volgende generatie – opkomende oplossing voor computerservers.

Versterk uw productielijn met echte hogesnelheidskabelproductiemogelijkheden.
Klik op de onderstaande link om uw apparatuuroplossing op maat aan te vragen. ↓

TWINAXIALE HOGE SNELHEID KOPEREN KABEL

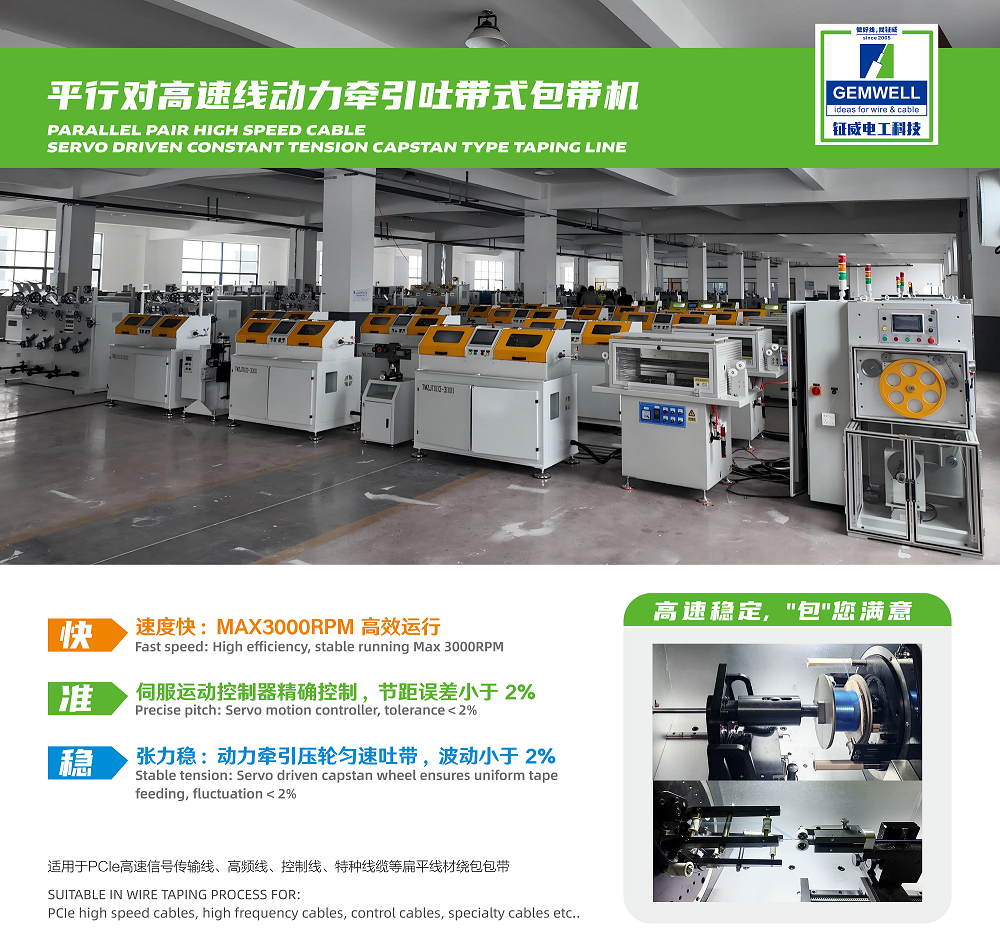

SERVO-AANGEDREVEN CONSTANTE SPANNING TAPINGLIJN - CAPSTAN-TYPE
Servogestuurde tapewikkelmachine met stabiele spanning ondersteunt folies en PTFE-tape voor uniforme afscherming en impedantie
stabiliteit.

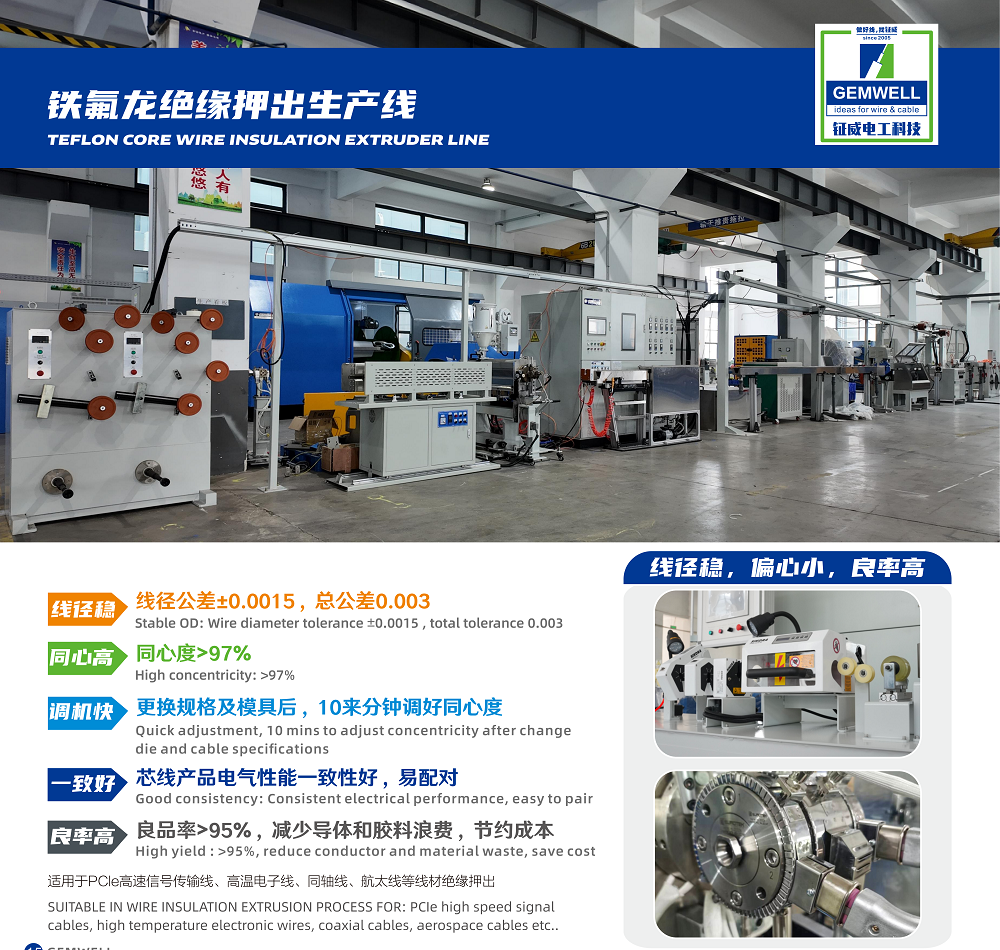

TEFLON KERNDRAAD ISOLATIE EXTRUDERLIJN
Nauwkeurig geëxtrudeerde FEP/PFA-isolatie vermindert Dk- en hoogfrequentverlies, waardoor de signaalintegriteit wordt gewaarborgd.

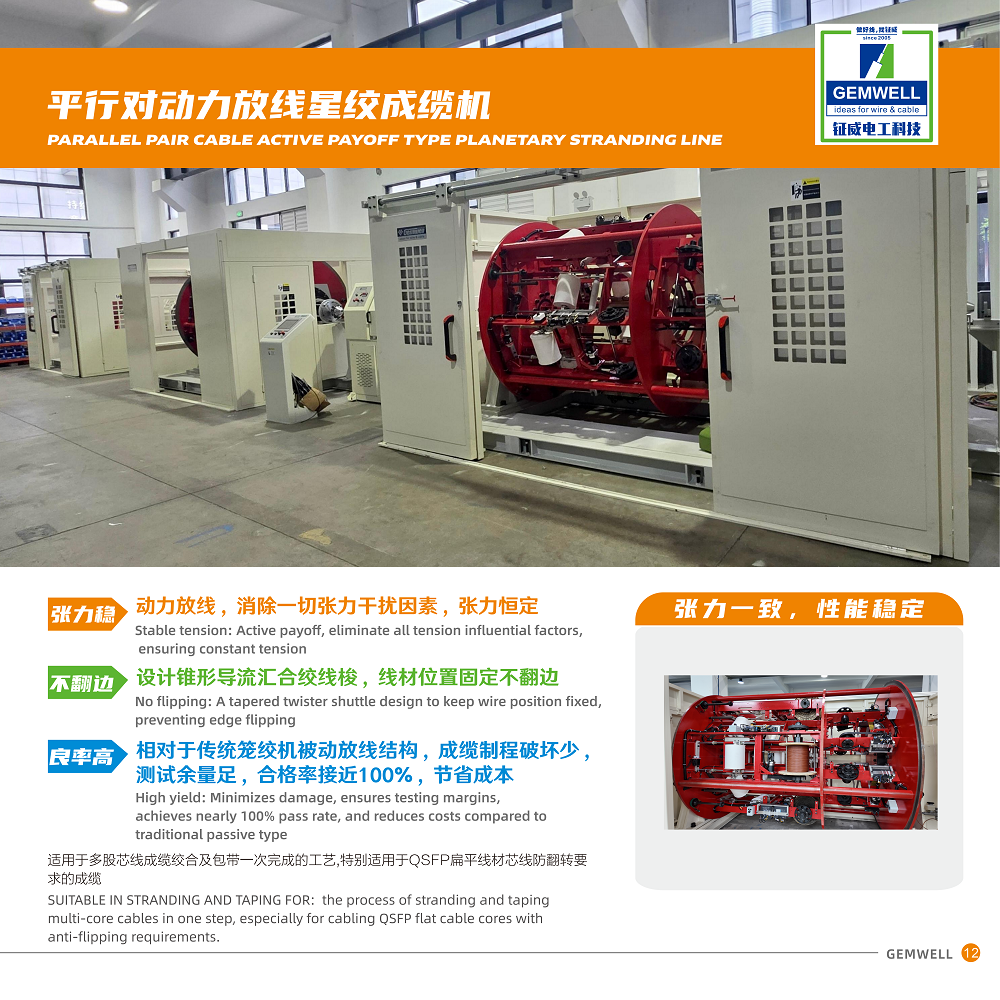

AI HOGESNELHEIDSKABEL PARALLEL PAAR KABELACTIEVE UITBETALINGSTYPE PLANETAIRE STRANDING LIJN
