Wat is een afgeschermde draad?

Wat is een afgeschermde draad: het directe antwoord

Een afgeschermde draad is een elektrische geleider (of een groep geleiders) gewikkeld in een of meer lagen geleidend materiaal, ontworpen om elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI) te blokkeren. Het schild fungeert als een kooi van Faraday rond de signaaldragende geleiders binnenin, waardoor ongewenste elektrische ruis naar de aarde wordt geleid in plaats van het verzonden signaal te vervormen. In praktische termen betekent dit dat het data-, audio-, video- of stroomsignaal dat door de draad reist schoner en nauwkeuriger op zijn bestemming aankomt dan via een niet-afgeschermd alternatief.

Afgeschermde draden zijn de basisvereiste voor elke omgeving waar de signaalintegriteit niet in gevaar kan worden gebracht – Industriële automatiseringsvloeren, medische apparatuur, ruimtevaartkasten, omroepstudio’s en snelle datacenters vertrouwen er allemaal dagelijks op. Zonder afscherming absorberen gevoelige geleiders uitgestraalde energie van nabijgelegen motoren, schakelende voedingen, TL-verlichting en zelfs andere kabels die parallel lopen, wat de prestaties verslechtert en foutpercentages introduceert die op grote schaal toenemen.

De afschermingsdekking wordt uitgedrukt in een percentage. Een foliescherm bereikt doorgaans 100% dekking, terwijl een gevlochten scherm varieert van 85% tot 98%, afhankelijk van de vlechthoek en strengdichtheid. Voor de meeste industriële signaalkabels streven ingenieurs naar een dekking van minimaal 90% om te voldoen aan de eisen van IEC 61000 en MIL-DTL-17 zonder de kabeldiameter of -kosten onnodig te vergroten.

Hoe de afschermingslaag is opgebouwd

Het schild zelf is geen enkele gestandaardiseerde laag. Fabrikanten selecteren de afschermingsarchitectuur op basis van het frequentiebereik van de verwachte interferentie, de flexibiliteitsvereisten van de kabel en de installatieomgeving. Het begrijpen van elk constructietype helpt bij het specificeren van kabels voor een nieuw project of het evalueren van een bestaande installatie.

Folie schilden

Een foliescherm bestaat uit een dunne laag aluminium of koper, gebonden op een polyesterfilmdrager. De folie wikkelt zich rond de geleiderbundel met een gedefinieerde overlap – doorgaans 10% tot 25% – om de elektrische continuïteit te behouden. Folieschermen bieden 100% oppervlaktedekking, waardoor ze zeer effectief zijn tegen hoogfrequente EMI boven 100 kHz. Ze zijn licht van gewicht, hebben een minimale diameter en zijn kosteneffectief voor meeraderige instrumentatie- en datakabels. Het nadeel is dat folieschermen relatief kwetsbaar zijn en niet geschikt voor kabels die tijdens gebruik voortdurend buigen.

Gevlochten schilden

Een gevlochten afscherming wordt gevormd door fijne strengen vertind koper, blank koper of verzilverd koperdraad in een geweven patroon rond de geïsoleerde geleider(s) te vlechten. De dekking van de vlecht is afhankelijk van het aantal dragers, het aantal picks per inch en de diameter van de draadstrengen. Een vlecht die is geoptimaliseerd voor verzwakking van lage frequenties – bijvoorbeeld onder de 10 MHz – zou een configuratie met 36 draaggolven en 16 strengen kunnen gebruiken bij een dekking van 95%. Gevlochten afschermingen bieden uitstekende mechanische sterkte, behouden de dekking zelfs wanneer de kabel herhaaldelijk wordt gebogen, en bieden een lage overdrachtsimpedantie, wat de belangrijkste maatstaf is voor de effectiviteit van de afscherming bij lagere frequenties.

Spiraalvormige en bediende schilden

Een spiraalvormig (of dienend) schild wikkelt de strengen spiraalvormig rond de kabelkern in plaats van ze met elkaar te verweven. Deze constructie geeft de kabel maximale flexibiliteit en de laagste buigradius van elk afgeschermd ontwerp. Daarom domineren spiraalvormig afgeschermde kabels in microfoonkabels, headsetkabels en medische patiëntbewakingskabels die tijdens gebruik voortdurend bewegen. De dekking is iets lager dan die van een vlecht bij hetzelfde aantal geleiders, en de contactweerstand neemt toe bij hogere buigcycli, dus spiraalvormige afschermingen zijn doorgaans niet gespecificeerd voor RF- of hoogfrequente datatoepassingen.

Combinatie schilden

Voor omgevingen met interferentie over een breed frequentiespectrum worden combinatieschermen van folie en vlechtwerk gecombineerd. De folie dicht elke opening af voor bescherming tegen hoge frequenties, terwijl de vlecht mechanische robuustheid biedt en de effectiviteit van de afscherming bij lage frequenties verbetert. Deze architectuur is standaard in Cat 7- en Cat 8-netwerkkabels, evenals in hoogwaardige coaxkabels die worden gebruikt in uitzendings- en RF-transmissietoepassingen. Combinatieschermen kunnen overdrachtsimpedantiewaarden bereiken van minder dan 5 milliohm per meter , wat zich direct vertaalt in meetbare verbeteringen van de signaalkwaliteit in veeleisende installaties.

De rol van Draad- en kabeltapping in afgeschermde kabelassemblage

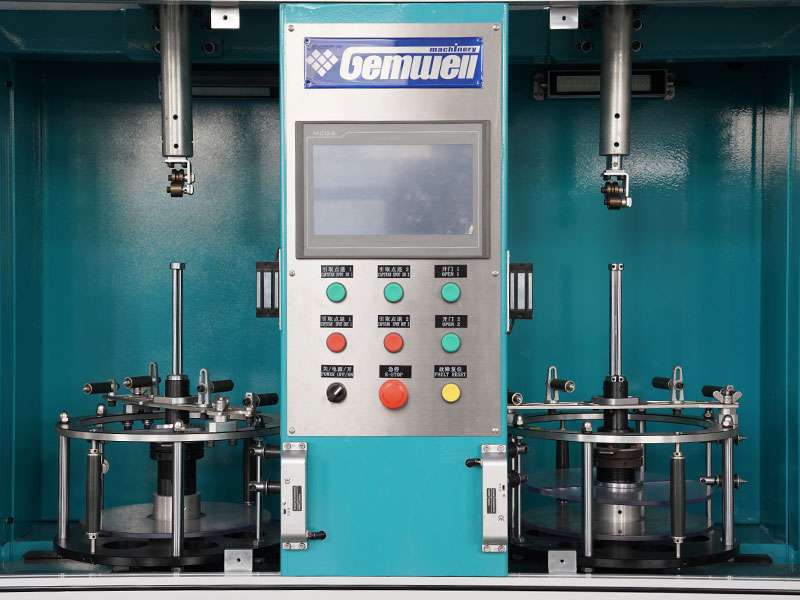

Voordat de geleidende afschermingslaag wordt aangebracht, vindt er een kritische tussenstap plaats: het afplakken van draden en kabels. Bij dit proces wordt gespecialiseerde tape rond de geleiderbundel of individuele geïsoleerde geleiders gewikkeld om verschillende structurele en functionele doeleinden te dienen die rechtstreeks van invloed zijn op hoe goed de afgewerkte afgeschermde kabel presteert.

Draad- en kabeltape dient als scheidingswand tussen de binnenisolatie en de buitenafscherming. Zonder deze scheiding zou de folie of het vlechtwerk rechtstreeks tegen de geïsoleerde geleiders drukken, waardoor tijdens het buigen mechanische slijtage ontstaat en een capacitieve koppeling tussen de afscherming en de signaalgeleiders wordt geïntroduceerd. Een consistente, gladde tapelaag voorkomt beide problemen. De tape behoudt ook de ronding van de kabelkern, zodat de afscherming gelijkmatig over de hele omtrek wordt aangebracht; een onregelmatig kernoppervlak leidt tot ongelijkmatige folieoverlap en inconsistente vlechtdekking, die beide de effectiviteit van de afscherming aantasten.

Bij meeraderige afgeschermde kabels is de afscherming van individuele paren of groepen volledig afhankelijk van draad- en kabeltape voor mechanische integriteit. Elk twisted pair in een screened twisted pair (STP) of folie twisted pair (FTP) ontwerp krijgt zijn eigen folietape-omwikkeling voordat de algehele afscherming wordt aangebracht. Dit voorkomt overspraak tussen paren, terwijl de buitenste vlecht nog steeds kan functioneren als een common-mode ruisonderdrukkingslaag voor de hele kabel. Zonder de interne tape-stap zou de geometrie van elk paar verschuiven tijdens het bekabelingsproces, waardoor de impedantieconsistentie die de datasnelheid van de kabel definieert, teniet zou worden gedaan.

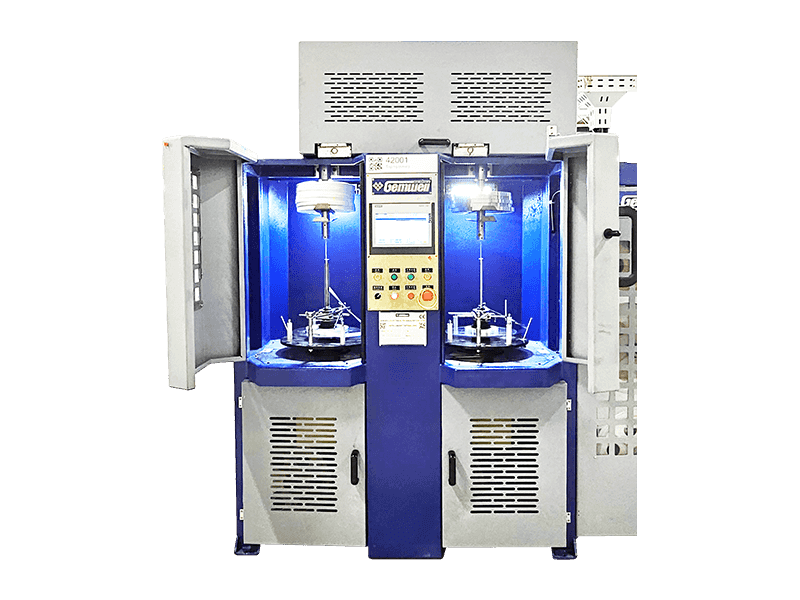

Soorten tape die worden gebruikt bij de productie van kabels

Niet alle tapematerialen zijn uitwisselbaar. Kabelfabrikanten selecteren het tapetype op basis van de bedrijfstemperatuur, diëlektrische vereisten, flexibiliteitseisen en of de tape zelf moet bijdragen aan de afscherming.

Ook het overlappercentage bij het draad- en kabeltapen is een gecontroleerde variabele. Een overlap van 50% is standaard voor polyesterfilmtapes die als bindlaag worden gebruikt. Voor aluminium-polyesterfolietapes die een afschermende functie vervullen, is een nauwere overlap van 25% gebruikelijk omdat de folie zelf 100% dekking biedt; de overlap hoeft er alleen maar voor te zorgen dat er geen opening ontstaat als de kabel buigt. Fabrikanten definiëren overlaptoleranties in hun procescontroledocumenten, en afwijkingen van meer dan ±5% worden gemarkeerd voor herbewerking in productieomgevingen met gecontroleerde kwaliteit.

Afgeschermde versus niet-afgeschermde draad: wanneer het verschil er echt toe doet

Het prestatieverschil tussen afgeschermde en niet-afgeschermde draad is niet theoretisch; het komt op meetbare manieren naar voren, afhankelijk van de toepassing. Als u begrijpt wanneer afscherming essentieel is en wanneer dit niet nodig is, kunt u voorkomen dat u de kabel te veel specificeert (wat de kosten en de complexiteit van de installatie verhoogt) of te weinig specificeert (wat echte operationele problemen veroorzaakt).

Unshielded Twisted Pair (UTP)-kabel – de standaard voor de meeste Ethernet-installaties op kantoor – werkt prima in omgevingen waar EMI-bronnen minimaal zijn en de kabellengtes onder de 90 meter blijven. De twist in het paar zorgt voor een gematigde mate van common-mode ruisonderdrukking, wat voldoende is voor 10/100/1000Base-T Ethernet in een typisch commercieel gebouw. Op het moment dat deze kabeltrajecten een industriële omgeving binnenkomen met frequentieregelaars, grote motoren of dichte kabelgoten die stroom- en signaalkabels samen vervoeren, gaan de UTP-prestaties meetbaar achteruit. Het aantal bitfouten neemt toe, de verbindingssnelheden dalen tot lagere auto-onderhandelde tarieven en het aantal hertransmissies van pakketten neemt toe.

Shielded Twisted Pair (STP, FTP of S/FTP, afhankelijk van de architectuur) lost deze problemen op door het signaal binnen de afscherming te houden en extern gekoppelde ruis te onderdrukken voordat deze de geleiders bereikt. Dezelfde 90 meter lange kabel die in een industriële omgeving met UTP worstelt, presteert betrouwbaar bij Gigabit-snelheden wanneer goed afgeschermde kabel wordt gebruikt, op voorwaarde dat de afscherming aan beide uiteinden correct is aangesloten op de aarde.

Omgevingen die afgeschermde draad vereisen

• Productie- en assemblagelijnen met servoaandrijvingen en frequentieregelaars (VFD's) die werken boven schakelfrequenties van 1 kHz
• Medische beeldvormingsapparatuur waarbij zelfs ruis met een lage amplitude op sensorleidingen diagnostische gegevens vervormt
• Omroep- en audioproductie waarbij een brom van 60 Hz uit de elektriciteitsinfrastructuur de signaalkwaliteit verslechtert
• Instrumentatie draait in chemische fabrieken waar kabelgoten thermokoppelsignaalbedrading combineren met 480V-voedingen
• Auto-elektronica in hoogspannings-EV-platforms waar afgeschermde HV-kabels vereist zijn om interferentie met CAN-bus- en LIN-buscommunicatie te voorkomen
• Datacenters met 25G- en 100G-koperverbindingen waar passieve DAC-kabels afhankelijk zijn van effectieve afscherming om te voldoen aan BER-doelstellingen onder 10^-12

Waar niet-afgeschermde draad de juiste keuze blijft

• Standaard ethernet voor kantoren en woningen onder 1 Gbps in schone elektrische omgevingen
• Interne bedrading binnen goed ontworpen afgeschermde behuizingen waarbij de behuizing zelf EMC-bescherming biedt
• Niet-kritische DC-stroomverdeling bij lage stromen waarbij geleide ruis acceptabel is
• Een kort signaal loopt onder de 1 meter in goedaardige omgevingen waar de koppelingslengte onvoldoende is om betekenisvolle interferentie op te vangen

Afgeschermde draad correct aarden

Een afgeschermde draad die niet goed is geaard, biedt weinig tot geen bescherming. De afscherming moet een pad met lage impedantie naar de aarde hebben, zodat de verzamelde interferentie-energie kan wegvloeien. Onjuiste aarding is een van de meest voorkomende oorzaken van EMC-storingen in systemen die gebruik maken van afgeschermde kabel. Als u de juiste aanpak begrijpt, voorkomt u dure probleemoplossingscycli na installatie.

Voor de meeste signaalkabeltoepassingen mag de afscherming slechts aan één uiteinde worden geaard, meestal het bronuiteinde. Deze benadering van aarding op één punt voorkomt dat er schildstromen langs de lengte van de kabel vloeien, wat een spanning op de afscherming zou veroorzaken en zijn doel teniet zou doen. Wanneer de afscherming aan beide uiteinden van een lange kabel is geaard, drijft elk verschil in aardpotentiaal tussen de twee eindpunten – een veel voorkomend verschijnsel in industriële faciliteiten waar grondbussen op verschillende panelen 1-5 V kunnen verschillen – een stroom door de afscherming die ruis rechtstreeks op de signaalgeleiders induceert.

De uitzondering vormen hoogfrequente toepassingen boven ongeveer 1 MHz. Bij deze frequenties creëert de éénpuntsgrond een kwartgolfresonantie langs het schild die de opname van hoogfrequente ruis feitelijk kan verergeren. Afschermingen voor RF- en hogesnelheidsdatakabels zijn aan beide uiteinden en op meerdere tussenpunten geaard om ervoor te zorgen dat de afscherming over de hele lengte op een consistent potentiaal blijft. Coaxkabel voor RF-gebruik is om deze reden altijd voorzien van een dubbelgeaarde afscherming.

Veelvoorkomende aardingsfouten die u moet vermijden

• Door de afscherming aan één of beide uiteinden niet aangesloten (zwevend) te laten, wordt de afscherming een antenne in plaats van een barrière
• Aarding via een lange pigtail-kabel: zelfs een pigtail-draad van 50 mm introduceert meetbare inductie die de effectiviteit van de afscherming boven een paar honderd kHz beperkt
• Gebruik van een speciale afschermingsaarde die niet is verbonden met de aarding van het hoofdsysteem - geïsoleerde aardingen met verschillende potentiaal veroorzaken hetzelfde probleem als helemaal geen aarde
• Discontinue afschermingsverbindingen via connectoren - elke connector langs een afgeschermde kabelloop moet een afscherming over 360 graden bieden, geen klein pigtail-contact
• Het combineren van single-point en multipoint-aarding op dezelfde kabelloop zonder een duidelijke ontwerpgrondslag – dit levert onvoorspelbaar resonantiegedrag op

Hoe draad- en kabeltaping de impedantie en signaalkwaliteit beïnvloedt

De stap van het tapen bij de productie van kabels is niet puur mechanisch; het heeft een direct elektrisch effect op de impedantiekarakteristieken van de afgewerkte kabel. Impedantie bepaalt hoe goed een kabel hogesnelheidssignalen verzendt zonder reflecties die gegevens beschadigen, en de diëlektrische constante van het tapemateriaal is een van de variabelen die de impedantie bepaalt, naast de diameter en de afstand van de geleider.

Voor een coaxkabel van 50 ohm moet bij de geometrieberekening rekening worden gehouden met de diëlektrische constante van alle isolatiematerialen tussen de centrale geleider en de afscherming, inclusief eventuele tapelagen. Polyesterfilmtape heeft een diëlektrische constante van ongeveer 3,2–3,4. PTFE-tape is ongeveer 2,1. Een kabelontwerper die van tapemateriaal wisselt zonder de diameter of afstand van de geleider opnieuw te berekenen, zal een kabel produceren die niet aan de beoogde impedantie voldoet, wat leidt tot retourverlies op de voltooide kabel.

Bij datakabels met getwiste paren bepaalt de stap van het vastbinden van draden en kabels het effectieve diëlektricum rondom elk paar, dat rechtstreeks de karakteristieke impedantie en voortplantingssnelheid van het paar regelt. Categorie 6A-kabel vereist bijvoorbeeld een individuele paarimpedantiecontrole binnen ±2 ohm over het volledige frequentiebereik van 500 MHz. Het bereiken van die tolerantie vereist nauwkeurige controle over het tapetype, de dikte, de spanning en het overlappercentage tijdens de tapestap. Een variatie van 10% in de tapedikte kan de paarimpedantie met maar liefst 1 ohm verschuiven bij hoge frequenties, wat binnen maar dichtbij het tolerantiebudget ligt.

De voortplantingssnelheid – uitgedrukt als een percentage van de lichtsnelheid, afgekort NVP – wordt ook beïnvloed door het banddiëlektricum. Een kabel met polyestertape heeft een lagere NVP dan hetzelfde ontwerp met PTFE-tape, omdat de hogere diëlektrische constante de signaalvoortplanting vertraagt. Voor tijddomeinreflectometrietests (TDR) en tijdvertragingscompensatie in gestructureerde bekabelingssystemen heeft de installateur de door de kabelfabrikant gepubliceerde NVP-waarde nodig, die rekening houdt met de specifieke tape die bij de productie wordt gebruikt.

Afgeschermde draad in specifieke industriële toepassingen

Elke sector die afhankelijk is van afgeschermde draad wordt geconfronteerd met een reeks specifieke milieu-uitdagingen, signaaltypen en installatiebeperkingen. De manier waarop afgeschermde draad wordt gespecificeerd en geïnstalleerd, varieert dienovereenkomstig, en als u deze verschillen begrijpt, wordt het gemakkelijker om de juiste kabel voor een nieuw ontwerp te selecteren of problemen met een bestaande installatie op te lossen.

Industriële automatisering en procescontrole

PROFIBUS-, PROFINET-, DeviceNet- en Modbus TCP-veldbusnetwerken specificeren allemaal afgeschermde kabel in hun respectievelijke fysieke laagstandaarden. Een PROFIBUS-installatie vereist bijvoorbeeld een enkel getwist, afgeschermd paar met een karakteristieke impedantie van 135–165 ohm bij 3–20 MHz. De afscherming moet op elk bedieningspaneel en de aansluitdoos voor veldapparatuur worden geaard via een aansluiting met lage impedantie, doorgaans tot stand gebracht met een kabelwartel die een afscherming over 360 graden mogelijk maakt. In een typische autocarrosserie met 150 tot 200 lasrobots is een onjuist afgeschermde veldbuskabel de meest voorkomende oorzaak van communicatiefouten die productielijnen stillegden.

Medische en gezondheidszorgapparatuur

ECG-leads, EEG-elektrodekabels en ultrasone transducerverbindingen vereisen allemaal afgeschermde draad, maar het ontwerp van medische kabels voegt eisen toe die verder gaan dan de standaard EMI-afwijzing. De kabel mag geen aanzienlijke capaciteit introduceren tussen patiënt en aarde (voor patiëntveiligheidsisolatie), moet flexibel blijven na honderden oprolcycli en moet bestand zijn tegen herhaalde desinfectie met agressieve chemische middelen. Veel medische signaalkabels maken gebruik van een tri-axiale constructie – een centrale geleider, een binnenste afscherming en een buitenste afscherming – waarbij de binnenste afscherming actief naar hetzelfde potentiaal wordt gestuurd als de centrale geleider om capacitieve signaalbelasting te elimineren. Deze techniek, genaamd gedreven of actieve afscherming, zorgt ervoor dat de kabel een zeer lage effectieve capaciteit heeft, zelfs over lengtes van 2 à 3 meter.

Lucht- en ruimtevaart en defensie

MIL-DTL-27500 en MIL-DTL-17 bepalen de afgeschermde draad die wordt gebruikt in lucht- en ruimtevaartplatforms. Deze normen schrijven PTFE-tape voor bij het vastplakken van de kabel, omdat de temperatuurbestendigheid van PTFE van -65 °C tot 260 °C het volledige bereik van luchtomgevingen bestrijkt. De afschermingsvereisten voor elektronische bedrading houden ook rekening met de indirecte effecten van bliksem: een vliegtuig op grote hoogte kan een blikseminslag van 200 kA ervaren die in kabelbomen door het hele casco wordt gekoppeld. Afgeschermde draad in elektronische bundels moet minder dan 1% van de gekoppelde energie naar de binnengeleider overbrengen, wat een zeer lage overdrachtsimpedantie oplevert. Het vastplakken van draden en kabels in deze assemblages gebeurt onder strikte procescontrole met 100% dekkingsverificatie voordat de afscherming wordt aangebracht.

Audio en uitzending

Professionele gebalanceerde audiokabel maakt gebruik van een paar geleiders omgeven door een spiraalvormige of gevlochten afscherming. Het gebalanceerde differentiële signaal onderdrukt common-mode ruis die gelijkmatig op beide geleiders voorkomt, inclusief 60 Hz brom van verlichtingsinfrastructuur, HVAC-systemen en parallel lopende stroombedrading. Het schild vormt een extra barrière voor ruisbronnen die anders als een common-mode signaal zouden verschijnen. In uitzendstudio's waar honderden audiofeeds parallel lopen over lange afstanden, zorgt de combinatie van gebalanceerde bedrading en afscherming voor een zuivere signaaloverdracht zonder aardlussen te versterken. Standaard microfoonkabels behouden bijvoorbeeld de signaalintegriteit over afstanden van meer dan 50 meter bij geluidsniveaus onder -90 dBu.

Hoe u een afgeschermde draad kunt identificeren aan de hand van de markeringen en constructie

Bij het inspecteren van een kabel bevestigen verschillende visuele en printindicatoren of deze afgeschermd is en wordt het gebruikte type afscherming beschreven. Als u deze markeringen begrijpt, bespaart u tijd bij het aanschaffen van vervangende kabels of bij het verifiëren dat een geïnstalleerde kabel aan de specificaties voldoet.

Het afdrukken van kabelmantels omvat doorgaans een aanduidingscode die het afschermingstype identificeert. Algemene aanduidingen volgen de naamgevingsconventies van IEC 60228 en UL:

• F/UTP — Algeheel foliescherm, niet-afgeschermde getwiste paren aan de binnenkant. Gebruikelijk in Cat 5e- en Cat 6-afgeschermde installaties.
• U/FTP — Geen algehele afscherming, individuele, met folie afgeschermde getwiste paren. Gebruikt in Cat 6A en Cat 7 om overspraak tussen paren te verminderen.
• S/FTP — Gevlochten algehele afscherming plus individuele, met folie afgeschermde paren. Hoogste prestaties voor Cat 7- en Cat 8-toepassingen.
• SY, CY, YCY — Europese aanduidingscodes voor afgeschermde stroom- en besturingskabels met staaldraadpantsering en/of koperen gevlochten afschermingen.
• RG (radiogids) — Geeft coaxkabel aan. Het specifieke RG-nummer (RG-58, RG-6, RG-213) impliceert het schildtype en de constructie gedefinieerd in de originele MIL-C-17-specificatie.

Door fysiek in een kabeldoorsnede te snijden, wordt de afschermingslaag direct zichtbaar. Een foliescherm ziet eruit als een heldere, reflecterende metaallaag onder de buitenmantel, meestal met een afvoerdraad ernaast. Een gevlochten schild toont een zichtbaar geweven draadpatroon. Als beide aanwezig zijn, maakt de kabel gebruik van een combinatieafscherming. De draad- en kabeltapelaag, indien aanwezig, ziet eruit als een gladde filmwikkel direct in de afschermlaag - vaak doorschijnend of gebroken wit voor polyestertape, of zilverkleurig voor folietape die afzonderlijke paren omwikkelt.

Het selecteren van de juiste afgeschermde draad voor uw toepassing

Het correct specificeren van afgeschermde draad houdt meer in dan het kiezen van de hoogste beschikbare afschermingsdekking. Overspecificatie verhoogt de kabelkosten, diameter, gewicht en installatietijd. Als u te weinig specificeert, wordt het systeem kwetsbaar voor interferentie. Een gestructureerd selectieproces houdt rekening met de daadwerkelijke interferentieomgeving, signaaltype, frequentiebereik, mechanische vereisten en installatiebeperkingen.

Begin met het karakteriseren van de interferentiebronnen in de omgeving. Een frequentieregelaar die op 8 kHz schakelt, genereert harmonischen tot enkele honderden kHz, wat een folie- of gevlochten afscherming met een lage overdrachtsimpedantie in dat frequentiebereik vereist. Een nabijgelegen radiozender of radarinstallatie genereert interferentie boven 30 MHz, waarbij foliedekking belangrijker is dan de vlechthoek. Als beide soorten interferentie aanwezig zijn, is een combinatiescherm het juiste uitgangspunt.

De flexibele levensduur van de kabel is vaak de beslissende factor tussen folie en vlechtwerk. Folieschermen barsten en ontwikkelen gaten na relatief weinig buigcycli – doorgaans minder dan 10.000 bij dynamische toepassingen. Gevlochten schilden kunnen honderdduizenden flexcycli doorstaan ​​voordat de dekking aanzienlijk verslechtert. Spiraalvormige schilden kunnen miljoenen buigcycli ondersteunen, maar met een verminderde effectiviteit van de hoogfrequente afscherming. Door het afschermingstype af te stemmen op de verwachte flexcycli tijdens gebruik, wordt voortijdig kabelfalen voorkomen, wat anders zou resulteren in een periodieke verslechtering van de afscherming en onvoorspelbare problemen met de signaalkwaliteit.

De temperatuurclassificatie moet zowel de gebruiksomgeving als eventuele kortetermijnexcursies omvatten. Een kabel die geschikt is voor een bedrijfstemperatuur van 75°C is niet geschikt voor installatie in de buurt van een warmtebron die tijdens productiecycli een piek van 90°C bereikt, zelfs als de 90°C slechts kortstondig wordt bereikt. Het tapemateriaal dat wordt gebruikt bij het tapen van draden en kabels is vaak het beperkende onderdeel voor de temperatuurbestendigheid: polyestertape is bestand tegen temperaturen tot 125 °C, terwijl PTFE-tape het bereik vergroot tot 260 °C voor toepassingen bij hoge temperaturen.

Bevestig ten slotte de afsluitmethode voordat u de kabelselectie voltooit. Voor een gevlochten afscherming is een backshell of kabelwartel nodig die langs de omtrek van de afscherming contact maakt, geen varkensstaart. Voor een foliescherm met een aardingsdraad is een connector vereist die geschikt is voor de pintoewijzing van de aardingsdraad. Het installeren van een kabel met de verkeerde afsluitingsaanpak maakt de afscherming grotendeels ineffectief, ongeacht hoe goed de kabel zelf is gespecificeerd.
