Wat zijn SATA-kabels? Typen, snelheden en hoe ze werken

SATA-kabels - afkorting van Seriële geavanceerde technologiebijlage – zijn de slanke, platte gegevens- en stroomverbindingen die opslagapparaten zoals harde schijven (HDD's), solid-state drives (SSD's) en optische schijven verbinden met het moederbord of de hostadapter van een computer. Zonder deze apparaten kan geen van uw schijven met uw systeem communiceren of de stroom ontvangen die ze nodig hebben om te functioneren. Als u ooit een desktop-pc hebt geopend en een dun, 7-pins plat lint hebt gezien dat van het moederbord naar uw SSD loopt, keek u naar een SATA-datakabel. Een bredere 15-pins variant ernaast was de SATA-voedingskabel - samen zorgen ze ervoor dat elke byte soepel stroomt.

SATA werd rond 2003 commercieel geïntroduceerd en verving de omvangrijke PATA-lintkabels (Parallel ATA) die pc's in de jaren negentig domineerden. De schakelaar verbeterde de luchtstroom dramatisch, verminderde de hoeveelheid kabels en verhoogde de maximale interne overdrachtssnelheden van PATA 133 MB/sec helemaal tot SATA III's 600 MB/s . Tegenwoordig vormt de standaard nog steeds de ruggengraat van consumenten- en bedrijfsopslag. Als u precies weet hoe deze werkt, kunt u snellere machines bouwen, verbindingsproblemen oplossen en voor elke taak de juiste kabel kiezen.

Hoe SATA-kabels in een computer werken

SATA-gebruik seriële signalering - het verzendt gegevens bit voor bit naar beneden via een enkel differentieel paar - in plaats van de parallelle benadering van zijn voorganger, die meerdere bits tegelijkertijd over vele geleiders stuurde. Het is contra-intuïtief dat seriële transmissie in de praktijk sneller is, omdat het de overspraak- en synchronisatieproblemen elimineert die parallelle interfaces bij hoge frequenties belemmeren.

Binnenin de SATA-datakabel vindt u vier koperen geleiders, gerangschikt als twee differentiële paren, elk afgeschermd om elektromagnetische interferentie (EMI) te verminderen. De platte, twinaxiale (twinax) structuur van de kabel zorgt ervoor dat deze paren bij elkaar blijven, wat de reden is dat SATA-kabels zoveel dunner zijn dan oude PATA-linten met 40 of 80 draden. EEN draad- en kabelextruder produceert de buitenmantel – meestal een PVC- of LSZH-verbinding – tijdens de productie, waarbij de mantel gelijkmatig over de afgeschermde geleiders wordt gedrukt om een consistente impedantie over de gehele lengte te garanderen.

De 7-pins SATA-dataconnector kan worden aangesloten op bijpassende poorten op zowel het moederbord als de schijf. Een kleine plastic vergrendeling op de vergrendelingsvarianten voorkomt onbedoelde ontkoppeling – belangrijk in trillingsgevoelige serveromgevingen. De afzonderlijke 15-pins SATA-voedingsconnector levert drie spanningsrails: 3,3 V DC, 5 V DC en 12 V DC , dat betrekking heeft op zowel elektronica met een laag vermogen als de motorspindels in mechanische HDD's.

SATA-generaties: snelheidsverschillen in één oogopslag

SATA heeft drie grote herzieningen ondergaan. Ze zijn allemaal achterwaarts compatibel, wat betekent dat een SATA III-kabel werkt met een SATA I-schijf, maar de schijf werkt slechts op 1,5 Gbps, het maximum van de oudere standaard. Hieronder vindt u een snelle vergelijking van wat elke generatie te bieden heeft:

Achterwaarts compatibel: elke nieuwere kabel werkt met oudere apparaten op de maximale snelheid van het oudere apparaat.
Generatie	Interfacesnelheid	Maximale doorvoer	Gemeenschappelijk gebruik
SATA I (1.0)	1,5 Gbps	~150 MB/s	Oudere HDD's, vroege optische schijven
SATA II (2.0)	3,0 Gbps	~300 MB/s	HDD's uit het middensegment, SSD's van de eerste generatie
SATA III (3.0)	6,0 Gbps	~600 MB/s	Moderne SSD's, Blu-ray-drives, RAID-arrays

Voor alledaagse taken zoals het opstarten van een besturingssysteem of het opslaan van mediabestanden biedt zelfs SATA II voldoende doorvoer. Als u echter een moderne 2,5-inch SATA SSD hebt geïnstalleerd, die sequentiële leessnelheden van bijna 560 MB/s kan halen, kunnen alleen een SATA III-poort en -kabel deze nominale prestaties benaderen.

SATA-datakabel versus SATA-voedingskabel: twee heel verschillende taken

Een van de meest voorkomende verwarringspunten onder beginnende pc-bouwers is dat één enkele SATA-kabel alles doet. In werkelijkheid hebben de meeste desktopschijven twee afzonderlijke kabels nodig: één voor gegevens en één voor stroom. Hier ziet u hoe ze verschillen:

SATA-datakabel (7-pins)

Draagt alleen datasignalen over, geen stroom
Beide uiteinden gebruiken identieke 7-pins connectoren
Bevat 4 koperen geleiders in 2 differentiële paren
Maximaal aanbevolen lengte: 1 meter (intern)
Verkrijgbaar recht of met 90 graden haakse connectoren
Buitenmantel geëxtrudeerd door een draad- en kabelextruder in PVC of LSZH

SATA-voedingskabel (15-pins)

Levert 3,3 V-, 5 V- en 12 V-rails aan de omvormer
Het ene uiteinde wordt aangesloten op de aandrijving; andere naar PSU of adapter
Vaak gecombineerd met een 4-pins Molex LP4-adapter
Slimline-variant maakt gebruik van een 6-pins connector voor slanke optische drives
Asymmetrische "L-vormige" sleutel voorkomt verkeerd insteken
Cruciaal: forceer nooit een connector: beschadiging van de pin kan schijven kapot maken

Op laptops zien de zaken er anders uit. De meeste moderne notebooks bevestigen de opslag rechtstreeks op het moederbord via een M.2-slot of een gesoldeerde chip, dus een aparte SATA-kabel is niet nodig. Maar bij oudere laptops en ultraslanke laptops die een 2,5-inch SATA-schijf gebruiken, wordt het moederbord op de schijf aangesloten met een speciaal gebouwd plat lint: een gespecialiseerde SATA-assemblage geproduceerd op een draad- en kabelextruderlijn die is geconfigureerd voor dunne profielmantels.

Elk type SATA-kabel uitgelegd

Niet alle SATA-kabels zijn hetzelfde. De markt biedt verschillende varianten, elk geschikt voor specifieke installatiescenario's. Het kiezen van het verkeerde type leidt vaak tot verkrampte aanvallen, slechte luchtstroom of periodieke ontkoppelingen.

Standaard rechte SATA-datakabel

Beide connectoren zijn recht, waardoor dit de eenvoudigste optie is voor moederbordpoorten die naar boven of naar buiten gericht zijn. Lengtes variëren doorgaans van 18 inch (45 cm) tot 24 inch (60 cm), hoewel kabels tot 1 meter beschikbaar zijn voor grotere chassis. De geleiderdraden binnenin zijn getwiste paren, omhuld door een mantel die door een draad- en kabelextruder in één enkele doorgang wordt aangebracht.

Rechthoekige (90 graden) SATA-kabel

Eén of beide connectoren staan onder een hoek van 90 graden. Dit ontwerp is ideaal wanneer een schijf dicht bij het zijpaneel van een behuizing zit of wanneer de SATA-poorten van het moederbord naar de zijkant zijn gericht in plaats van naar boven. Door de bocht kan de kabel horizontaal naar buiten komen en langs de bodem van de behuizing lopen, waardoor de spanning op de connector wordt verminderd en de luchtstroom wordt verbeterd. Veel bouwers geven er de voorkeur aan om rechthoekige connectoren aan de aandrijfzijde te combineren met rechte connectoren aan de moederbordzijde.

SATA-kabel vergrendelen

Een klein plastic retentielipje klikt in een inkeping op de poort, waardoor onbedoelde ontkoppeling wordt voorkomen. Essentieel in serverracks, NAS-behuizingen en elk systeem dat onderhevig is aan trillingen. Standaard SATA-kabels zonder vergrendelingen kunnen na verloop van tijd losraken, wat af en toe lees-/schrijffouten veroorzaakt die frustrerend moeilijk te diagnosticeren zijn. Als u een thuisserver of NAS met vier of meer schijven bouwt, worden vergrendelkabels sterk aanbevolen.

eSATA-kabel (externe SATA)

eSATA-kabels verlengen de SATA-interface buiten de computerbehuizing om externe opslagapparaten aan te sluiten. Ze gebruiken een robuustere connector die geschikt is voor minimaal 5.000 insteekmomenten vergeleken met de 1.500 insteekclassificatie van de interne connector. eSATA ondersteunt hetzelfde tot 6 Gbps overdrachtssnelheid als interne SATA III, waardoor het aanzienlijk sneller is dan USB 2.0 voor overdracht van grote bestanden. Let op: standaard eSATA transporteert alleen data, geen stroom, dus de externe schijf heeft zijn eigen voeding nodig.

eSATAp (Power over eSATA)

Een hybride poort die eSATA- en USB-signalen in één aansluiting combineert. Een eSATAp-poort kan een eSATA-connector of een USB-stekker accepteren en levert ook stroom aan apparaten met busvoeding. Hierdoor is er geen aparte voedingsadapter meer nodig op externe 2,5-inch schijven. Hoewel nooit universeel, verscheen het in de jaren 2010 op sommige laptopdockingstations en desktopachterpanelen.

Slanke SATA-kabel

Wordt voornamelijk gebruikt in dunne optische schijven en optische bays voor laptops. De slanke connector combineert een 7-polig datagedeelte en een 6-polig stroomgedeelte in één smalle stekker. Dit geïntegreerde ontwerp bespaart ruimte in een krap chassis waar het gebruik van twee afzonderlijke kabels onpraktisch zou zijn. Slimline SATA-kabels zijn een veelgebruikte output van draad- en kabelextruderopstellingen die gespecialiseerd zijn in fijnmazige, meeraderige assemblages voor consumentenelektronica.

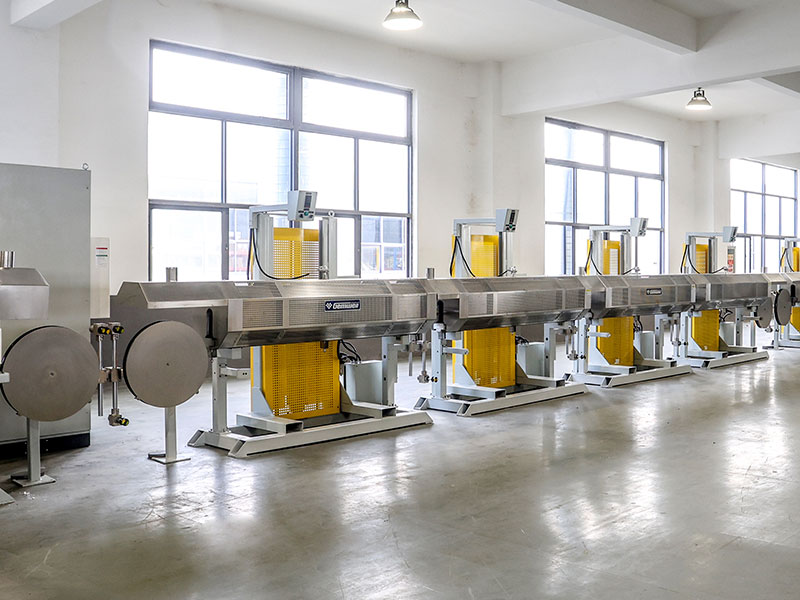

Hoe SATA-kabels worden vervaardigd: de rol van de draad- en kabelextruder

Als u begrijpt hoe een SATA-kabel wordt gemaakt, kunt u verklaren waarom de kabelkwaliteit zo dramatisch varieert tussen budget- en premiumproducten. Het productieproces omvat verschillende precieze fasen, en de draad- en kabelextruder vormt de kern van elke fase.

Stap 1

Dirigent tekening

Koperen staaf wordt door steeds kleinere matrijzen getrokken totdat deze de doeldikte bereikt - meestal AWG 28 of AWG 26 voor SATA-datageleiders. Dunnere geleiders verminderen het gewicht en de flexibiliteit van de kabel; dikkere exemplaren verlagen de weerstand voor stroomkabels. Gestrande geleiders (meerdere dunne draden die in elkaar zijn gedraaid) bieden een betere flexibiliteit dan massieve geleiders, wat belangrijk is voor kabels die vaak worden verplaatst of om krappe hoeken worden geleid.

Stap 2

Primaire isolatie-extrusie

Elke geleider gaat door een draad- en kabelextruder die deze bedekt met een diëlektrische isolatielaag - meestal HDPE (polyethyleen met hoge dichtheid) of FEP (gefluoreerd ethyleenpropyleen) voor hoogfrequente signaalkabels. De extrusiesnelheid, temperatuur en matrijsgeometrie moeten strak worden gecontroleerd door de operator van de draad- en kabelextruder om een consistente wanddikte te behouden, wat een directe invloed heeft op de karakteristieke impedantie van de kabel. SATA-datakabels vereisen een doelimpedantie van 100 ohm verschil ; Een afwijking van zelfs maar een paar ohm kan problemen met de signaalintegriteit veroorzaken bij 6 Gbps.

Stap 3

Paar draaien en afschermen

Geïsoleerde geleiders zijn in differentiële paren gedraaid. De twist rate (twists per inch) is zorgvuldig gespecificeerd om overspraak tussen paren te beheersen. Een foliescherm – meestal aluminium-polyesterlaminaat – wordt rond elk paar of de gehele kabelconstructie gewikkeld om externe EMI te blokkeren. Sommige premium SATA-kabels voegen een gevlochten afscherming over de folie toe voor een nog grotere EMI-onderdrukking, ten koste van een grotere diameter en verminderde flexibiliteit.

Stap 4

Extrusie van de buitenmantel

De geassembleerde kern (afgeschermde paren plus eventuele afvoerdraad) gaat terug door een draad- en kabelextruder die is uitgerust met een kruiskopmatrijs die de buitenmantel aanbrengt. Veelgebruikte mantelmaterialen zijn PVC (kosteneffectief, flexibel), LSZH (rookarm, geen halogeen) (bij voorkeur voor serverruimtes en datacenters waar brandveiligheid van cruciaal belang is) en TPE (thermoplastisch elastomeer, voor toepassingen met hoge flexibiliteit). De draad- en kabelextruder regelt de dikte van de mantel tot op een fractie van een millimeter, waardoor de afgewerkte kabel voldoet aan de maatnormen voor de retentiekrachten van de SATA-connector.

Stap 5

Connectorbeëindiging en testen

Gesneden lengtes bevatten SATA-connectoren die aan elk uiteinde zijn gekrompen of gesoldeerd. Geautomatiseerde continuïteitstesters verifiëren elke pin-to-pin-verbinding. Productielijnen voor grote volumes maken gebruik van tijddomeinreflectometrie (TDR) of vectornetwerkanalysatoren om de impedantie-uniformiteit over de gehele kabellengte te bevestigen. Kabels die de impedantiecontroles niet doorstaan, worden gesloopt - een reden waarom professionele SATA-assemblages van gerenommeerde fabrikanten van draad- en kabelextruders meer kosten dan generieke alternatieven.

SATA-kabels vergeleken met andere opslaginterfaces

SATA is niet de enige manier om opslag aan te sluiten. Als u weet waar deze zich in het landschap bevindt, kunt u beslissen of u bij SATA blijft of upgradet naar een snellere bus voor prestatiekritieke werklasten.

SATA III versus NVMe (PCIe 4.0)

Een NVMe SSD op een PCIe 4.0 x4-slot levert meer dan sequentiële leesbewerkingen 7.000 MB/s — ruim elf keer het 600 MB/s-plafond van SATA III. NVMe gebruikt de M.2-vormfactor en kan rechtstreeks op het moederbord worden aangesloten, zonder enige kabel. Voor besturingssysteemschijven en applicaties die snelle willekeurige I/O vereisen, is NVMe de duidelijke winnaar. SATA SSD's blijven concurrerend op het gebied van secundaire opslag, bulkmedia en kostengevoelige builds waarbij het prijs-per-gigabyte voordeel van SATA-schijven het snelheidsverschil compenseert.

SATA versus PATA (IDE)

De oudere PATA-interface maakte gebruik van een platte lintkabel met 40 of 80 geleiders van maximaal 46 cm breed, waardoor de luchtstroom in de behuizing aanzienlijk werd beperkt. SATA verving deze door een 7-pins kabel van ongeveer 8 mm breed, waardoor ruimte vrijkwam en de koeling werd verbeterd. De maximale doorvoersnelheid van PATA (ATA/133) was 133 MB/s – minder dan een kwart van de snelheid van SATA III. Geen enkel modern moederbord bevat PATA-poorten; het is strikt genomen een verouderde standaard die alleen voorkomt in hardware van vóór 2007.

SATA versus SAS (Serial Attached SCSI)

SAS is de zakelijke tegenhanger van SATA. SAS-backplanes accepteren zowel SAS- als SATA-schijven, maar een SATA-backplane accepteert geen SAS-schijf. SAS-kabels hebben twee poorten per connector (dual-port), waardoor redundante paden mogelijk zijn – essentieel voor opslagsystemen met hoge beschikbaarheid. SAS-schijven draaien doorgaans op 10.000–15.000 RPM en zijn geschikt voor veel hogere werkcycli dan SATA-HDD's voor consumenten. De kabelconstructie is vergelijkbaar: een draad- en kabelextruder produceert de buitenmantel, maar SAS-kabels moeten vanwege de dual-port-architectuur aan strengere skew-specificaties voldoen.

SATA versus USB externe schijven

Door een interne SATA-schijf extern aan te sluiten via een USB-behuizing wordt een SATA-naar-USB-bridge-chip geïntroduceerd die reële snelheden bereikt. USB 3.2 Gen 2 bereikt een topsnelheid van 10 Gbps (theoretisch), maar bridge-overhead beperkt de daadwerkelijke doorvoer doorgaans tot ongeveer 400-500 MB/s – vergelijkbaar met een verzadigde SATA III-link. Voor echt externe opslag die SATA-snelheden zonder bridge nodig heeft, is eSATA de juiste kabelkeuze, die een directe SATA-link biedt met een volledige snelheid van 6 Gbps.

Hoe u de juiste SATA-kabel voor uw build kiest

Omdat er zoveel varianten beschikbaar zijn, bespaart het selecteren van de juiste kabel tijd, voorkomt u fouten en beschermt u de hardware. Houd de volgende criteria in gedachten:

Zorg dat de SATA-generatie bij uw schijf past. Als uw SSD een SATA III-classificatie heeft, gebruik dan een SATA III-kabel om te voorkomen dat deze een bottleneck krijgt bij 300 MB/s. Controleer de handleiding van uw moederbord om te bevestigen welke poorten 6 Gbps ondersteunen; sommige borden combineren SATA III- en SATA II-poorten.
Meet de kabelloop voordat u koopt. SATA-kabels mogen intern niet langer zijn dan 1 meter. Als u een schijfpositie ver van het moederbord moet bereiken, meet dan eerst en kies een kabellengte die zachte bochten mogelijk maakt - geen krappe bochten waardoor de geleiders onder druk komen te staan.
Houd rekening met de hoek van de connector. Als de SATA-poorten op uw moederbord naar het zijpaneel zijn gericht (gebruikelijk bij ATX-kaarten), zorgt een haakse connector aan het uiteinde van het moederbord ervoor dat de kabels plat tegen het bord blijven in plaats van naar buiten te lussen.
Gebruik vergrendelkabels in NAS-, RAID- en serveromgevingen. Een door trillingen veroorzaakte ontkoppeling om 3 uur 's nachts tijdens het opnieuw opbouwen van een schijf is het laatste wat u wilt. Het vergrendelen van grendels kost bijna niets extra en elimineert deze storingsmodus volledig.
Controleer het materiaal van de jas voor gebruik in het datacenter. PVC-jassen zijn prima voor thuisbouw. Datacenters en commerciële apparatuurruimten verplichten LSZH-kabels vaak om te voldoen aan de brandvoorschriften en om giftige rook in geval van brand te verminderen.
Controleer de kabelkwaliteit via de fabrikant. Hoogwaardige kabels van gerenommeerde fabrikanten van draad- en kabelextruders worden getest op impedantie-uniformiteit, invoegverlies en retourverlies. Budgetkabels slaan deze tests vaak over, en hoewel ze vaak prima werken bij lagere snelheden, kan een marginale signaalintegriteit bij 6 Gbps intermitterende fouten veroorzaken die zeer moeilijk te traceren zijn.

Veelvoorkomende problemen met de SATA-kabel en hoe u deze kunt oplossen

De meeste SATA-connectiviteitsproblemen zijn terug te voeren op een handvol terugkerende oorzaken. Voordat u een schijf vervangt waarvan u vermoedt dat deze defect is, doorloopt u deze checklist:

Schijf niet gedetecteerd door BIOS

Sluit beide uiteinden van de datakabel opnieuw aan. Controleer of de voedingskabel goed is vastgeklikt. Probeer een andere SATA-poort op het moederbord; poorten kunnen afzonderlijk defect raken. Verwissel een kabel waarvan u zeker weet dat hij goed is, om een defecte kabel uit te sluiten. Controleer of de schijf draait (luister naar de HDD-motor of voel lichte trillingen op de behuizing van een SSD).

Af en toe verbroken verbinding of leesfouten

Dit is het klassieke symptoom van een losse of beschadigde SATA-connector. Als u een niet-vergrendelende kabel gebruikt, vervang deze dan door een vergrendelbare variant. Inspecteer de kabel onder goed licht op knikken, sneden of platgedrukte gedeelten. Een door een draad- en kabelextruder aangebrachte mantel beschermt de geleiders tijdens normaal gebruik, maar te strak aangetrokken kabelbinders kunnen de isolatie inwendig doen barsten zonder zichtbare externe sporen achter te laten. Voer een SMART-test uit op de schijf om kabelproblemen te onderscheiden van schijfstoringen.

Langzamer dan verwachte overdrachtssnelheden

Controleer de poortmodus in het BIOS van uw moederbord. Sommige borden zetten nieuwe installaties standaard in op de IDE-compatibiliteitsmodus in plaats van op AHCI, waardoor de schijf niet op volle snelheid kan werken en functies zoals NCQ (Native Command Queuing) worden uitgeschakeld. Schakel over naar de AHCI-modus (in sommige gevallen moet Windows opnieuw worden geïnstalleerd of moet een registersleutel worden toegevoegd voordat wordt overgeschakeld naar Windows 10/11). Controleer ook of de poort die u gebruikt SATA III is en niet SATA II, aangezien de labels op budgetborden niet altijd duidelijk zijn.

Kabel beschadigd tijdens installatie

SATA-connectoren zijn klein en de borglipjes kunnen breken onder zijdelingse spanning. Steek connectoren altijd recht in en uit en beweeg ze niet zijwaarts. Als een grendel breekt, functioneert de kabel nog steeds, maar kan deze door trillingen losraken. Vervang de kabel in plaats van te vertrouwen op elektrische tape als oplossing. Kwaliteitskabels geproduceerd door een ervaren fabrikant van draad- en kabelextruders maken gebruik van connectoren met dikker vergrendelingsmateriaal dat bestand is tegen breuk gedurende vele insteekcycli.

SATA Hot Plugging: wat het is en wanneer het werkt

Een van de handigste functies van SATA is hot-plugging — de mogelijkheid om een schijf aan te sluiten of los te koppelen terwijl het systeem draait, zonder uit te schakelen of opnieuw op te starten. In de praktijk is hot-plug-ondersteuning afhankelijk van drie zaken die samenwerken: de schijf moet hot-plug ondersteunen, op de hostcontroller moet hot-plug zijn ingeschakeld (meestal ingesteld in het BIOS) en het besturingssysteem moet worden geconfigureerd om aankomst- en verwijderingsgebeurtenissen van apparaten te herkennen.

Op Windows werkt hot-pluggable betrouwbaar als de AHCI-modus is ingeschakeld en vormt het de basis van de workflow "Hardware veilig verwijderen" voor externe eSATA-schijven. Linux ondersteunt SATA hot-pluggable sinds kernel 2.6.19. Enterprise-systemen gaan nog een stap verder: SAS/SATA-backplanes in serveropslagbehuizingen zijn speciaal ontworpen voor hot-swap-onderhoud, waardoor beheerders defecte schijven tijdens kantooruren kunnen verwisselen zonder downtime. Het connectorontwerp is hier ook van belang: high-cycle hot-swap connectoren worden geproduceerd met nauwere toleranties dan standaard connectoren, en de kabels die erop worden aangesloten zijn afkomstig van productielijnen voor draad- en kabelextruders die extra versterking aanbrengen rond het ingangspunt van de connector om herhaaldelijk buigen te voorkomen.

Hot-pluggable wordt niet ondersteund op PATA, waardoor het systeem volledig uitgeschakeld moest zijn voordat een schijf werd aangesloten of losgekoppeld. Deze beperking alleen al rechtvaardigde de snelle migratie van de industrie naar SATA vanaf 2003.

SATA-kabeltoepassingen buiten de desktop-pc

Terwijl de meeste consumenten SATA-kabels tegenkomen in desktopcomputers, komt de interface voor in een verrassend breed scala aan industriële en commerciële toepassingen. Overal waar betrouwbare, kosteneffectieve opslagconnectiviteit nodig is, is waarschijnlijk SATA betrokken:

NAS-behuizingen (Network Attached Storage). — NAS-boxen voor consumenten en prosumenten, van configuraties met vier tot zestien bays, maken bijna universeel gebruik van SATA-harde schijven die zijn aangesloten via een SATA-backplane. De kabelassemblages in deze units worden in grote volumes geproduceerd op geautomatiseerde draad- en kabelextruderlijnen.
DVR- en bewakingssystemen — Beveiligingscamera's nemen continu op op 3,5-inch SATA HDD's in DVR-eenheden. De schijven kunnen aanhoudende schrijfbelastingen aan, gemeten in terabytes per jaar; SATA HDD's van surveillance-klasse zijn geschikt voor schrijfsnelheden van 180 TB/jaar versus 55 TB/jaar voor desktopmodellen.
Industriële ingebedde systemen — Paneel-pc's, kiosken en machinecontrollers gebruiken vaak 2,5-inch SATA SSD's voor hun besturingssysteem en gegevensopslag, waardoor ze trillingsbestendigheid bieden die niet beschikbaar is bij draaiende HDD's.
Serverfarms en datacenters Zelfs in krachtige datacenters die worden gedomineerd door NVMe voor hot-tier-opslag, bieden SATA SSD's en HDD's kosteneffectieve cold-tier-capaciteit. Een enkele JBOD-behuizing met 60 schijven kan 240 SATA-kabels bevatten, die allemaal door een midplane-backplane lopen die is vervaardigd op industriële draad- en kabelextruderapparatuur.
Opslag voor medische beeldvorming — PACS (beeldarchiverings- en communicatiesystemen) die in ziekenhuizen worden gebruikt, slaan DICOM-beeldbestanden op (vaak honderden gigabytes per scan) op SATA RAID-arrays. SATA-kabels met LSZH-mantel zijn gespecificeerd om te voldoen aan de brandveiligheidsvoorschriften van ziekenhuizen in deze gesloten apparatuurkasten.

Waar u op moet letten bij een hoogwaardige SATA-kabel

Niet elke SATA-kabel op de markt is gelijk. Een paar specifieke eigenschappen onderscheiden kabels die jarenlang meegaan van kabels die binnen enkele maanden een diagnostische hoofdpijn worden.

Impedantie tolerantie

De SATA-specificatie vereist 100 ± 10 ohm differentiële impedantie . Kabels gemaakt op goed gekalibreerde draad- en kabelextrudermachines raken dit venster betrouwbaar. Kabels die niet aan de specificaties voldoen, werken mogelijk prima bij 3 Gbps, maar vertonen verhoogde bitfoutpercentages bij 6 Gbps, vooral bij kabellengtes van bijna 1 meter.

Duurzaamheid van de connector

De officiële SATA-specificaties beoordelen interne connectoren voor minimaal 1.500 inbreng-/uittrekcycli . Premium-connectoren overtreffen dit. Dunne connectorbehuizingen en broze grendels – gebruikelijk bij zeer goedkope kabels – falen vaak ruim vóór die classificatie in omgevingen met actief gebruik.

Dirigent meter

AWG 28 is standaard voor SATA-datakabels; AWG 18 of groter wordt aanbevolen voor SATA-voedingskabels die de 12V-rail naar een draaiende HDD-motor voeren. Te kleine stroomgeleiders worden heet, verhogen de spanningsval onder belasting en kunnen voortijdige schijfstoringen veroorzaken, vooral tijdens de hoge stroomtoevoer bij het opstarten.

Jasmateriaal en flexibiliteit

PVC-mantels blijven flexibel van ongeveer -10°C tot 70°C, prima voor de meeste pc-omgevingen. Als de kabel in de buurt van een GPU-koeler met een hoog wattage of over een overgeklokt CPU-koellichaam wordt geleid, zoek dan naar een kabel met siliconenmantel of TPE die geschikt is voor hogere temperaturen. Platte kabels van een draad- en kabelextruder zijn doorgaans stijver, maar gemakkelijker netjes te leiden; ronde kabels buigen beter in krappe ruimtes.
