Wat doet een SATA-kabel? Functie, typen en tips

Wat doet een SATA-kabel? Het directe antwoord

Een SATA-kabel (seriële ATA) heeft één kerndoel: hij creëert een snel communicatiekanaal tussen een opslagapparaat (zoals een harde schijf (HDD), solid-state drive (SSD) of optisch station) en het moederbord van een computer. Zonder deze kabel kan uw systeem niet lezen van of schrijven naar deze opslagapparaten, wat betekent dat er geen besturingssysteem, geen bestanden en geen functionerende computer in praktische zin is.

Er zijn eigenlijk twee soorten SATA-kabels die samenwerken in elke opslagconfiguratie: de SATA-datakabel , dat gegevenssignalen verzendt tussen de schijf en het moederbord, en de SATA-voedingskabel , die elektrische stroom van de voedingseenheid (PSU) naar de schijf zelf levert. Beide zijn essentieel: een schijf waarop slechts één van de twee is aangesloten, werkt eenvoudigweg niet.

De fysieke constructie van deze kabels – van de isolatiedikte tot de zuiverheid van de geleider – hangt in grote mate af van het productieproces erachter. Moderne SATA-kabels worden geproduceerd met behulp van precisiedraad- en kabelextrudermachines die de isolatie gelijkmatig over koperen geleiders aanbrengen, waardoor de signaalintegriteit over de gehele lengte van de kabel wordt gegarandeerd. Dit productiedetail is niet triviaal; het heeft een directe invloed op de overdrachtssnelheden, hittebestendigheid en duurzaamheid op de lange termijn.

Hoe SATA-kabels gegevens overdragen: het technische mechanisme

SATA maakt gebruik van een seriële transmissiemethode, wat betekent dat databits één voor één in een continue stroom worden verzonden in plaats van parallel. Dit was een aanzienlijke afwijking van de oudere PATA-standaard (Parallel ATA), die meerdere bits tegelijkertijd verzond, maar brede lintkabels vereiste en last had van overspraakinterferentie bij hogere snelheden.

De SATA-datakabel bevat 7 pinnen en 3 geleiders : twee paar differentiële signaallijnen voor het verzenden en ontvangen van gegevens, en drie aardlijnen die elektromagnetische interferentie verminderen. Differentiële signalering betekent dat de kabel hetzelfde signaal twee keer verzendt – één keer normaal en één keer omgekeerd – en het ontvangende apparaat vergelijkt de twee om ruis weg te filteren. Dankzij deze aanpak kunnen SATA-kabels betrouwbaar werken op hoge frequenties, zonder de interferentieproblemen waar oudere standaarden last van hadden.

Vergelijking van snelheid van SATA-generatie

SATA III, die werkt op 6 Gb/s met een effectief doorvoerplafond van ongeveer 600 MB/s , is de huidige standaard die wordt gebruikt in vrijwel alle desktop- en laptopversies voor consumenten. De fysieke kabel zelf is achterwaarts compatibel voor alle drie de generaties (een SATA III-kabel kan een SATA I-schijf aansluiten), hoewel de snelheden beperkt zullen zijn tot het maximum van het langzamere apparaat.

SATA-voedingskabel: wat het doet en waarom het belangrijk is

De SATA-voedingsconnector is een 15-pins stekker die drie afzonderlijke spanningsniveaus levert aan de aangesloten schijf: 3,3 V, 5 V en 12 V . Elke spanning heeft een andere functie binnen de interne componenten van de drive. De 12V-lijn voedt voornamelijk de motor in harde schijven, waarbij de platters op 5.400 of 7.200 RPM draaien. De 5V-lijn voedt de printplaat van de drive en de lees-/schrijfelektronica. De 3,3V-lijn, geïntroduceerd in de SATA-standaardrevisie, wordt door sommige moderne SSD's gebruikt voor hun controllercircuits met laag vermogen.

De 15-pins SATA-voedingsconnector verving de oudere 4-pins Molex-connector die in PATA-systemen werd gebruikt. Het biedt een veel slanker profiel, eenvoudiger plaatsing in een behuizing en de mogelijkheid om alle drie de spanningsniveaus tegelijkertijd via één enkele connector te dragen. Een typische 2,5-inch SSD in laptopstijl haalt alleen stroom uit de 5V-lijn en verbruikt slechts zo weinig 1-3 watt onder belasting , terwijl een 3,5-inch desktop-harde schijf die met een toerental van 7.200 RPM draait, wel een snelheid kan halen 8–10 watt tijdens zoekoperaties – voornamelijk via de 12V-rail.

De kwaliteit van de bedrading in de SATA-voedingskabel (met name de dikte van de koperen geleiders en de consistentie van de isolatie) beïnvloedt de spanningsstabiliteit onder belasting. Dit is waar productieprocessen zoals die worden gebruikt bij de productie van draad- en kabelextruders direct relevant worden voor de prestaties in de echte wereld.

Hoe Draad- en kabelextruder Technologie bepaalt de kwaliteit van SATA-kabels

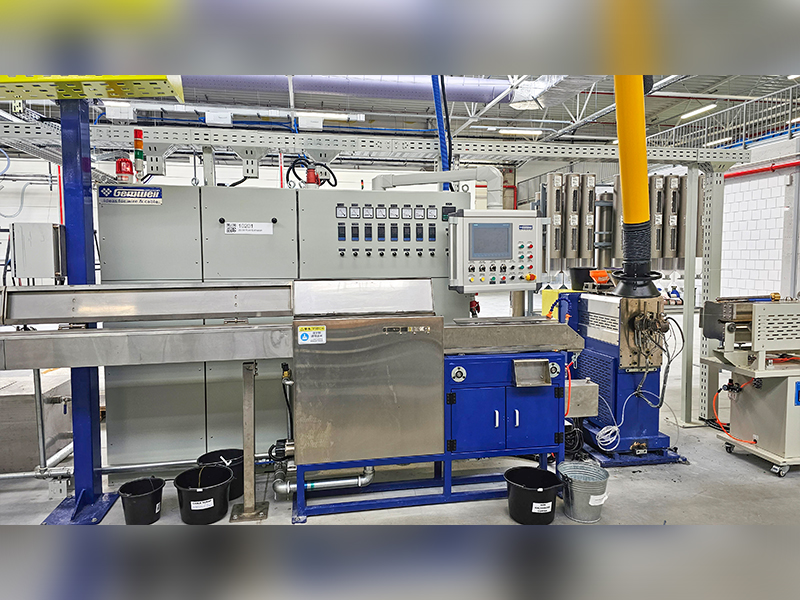

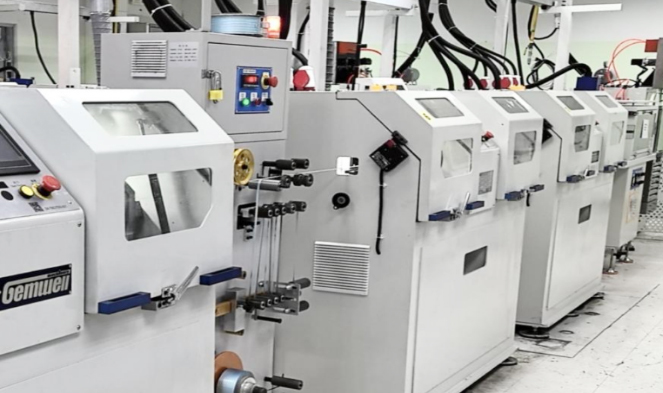

Elke SATA-kabel begint zijn leven op een extrusielijn. Een draad- en kabelextruder is een machine die gesmolten thermoplastisch materiaal - meestal PVC (polyvinylchloride), LLDPE (lineair polyethyleen met lage dichtheid) of FEP (gefluoreerd ethyleenpropyleen) - door een matrijs rond een koperen geleider perst, waardoor een consistent gecoate draad ontstaat. Dit is geen secundair detail; de kwaliteit van de extrusie bepaalt de uniformiteit van de isolatiedikte, de diëlektrische eigenschappen, de temperatuurbestendigheid en hoe goed de kabel stand houdt na jarenlang gebruik.

Specifiek bij de productie van SATA-kabels moet de draad- en kabelextruder met uiterste precisie isolatie aanbrengen op zeer fijne geleiders. Meestal worden SATA-datakabels gebruikt 28 AWG-geleiders voor signaallijnen en 26 AWG-geleiders voor grondlijnen. Bij deze meters kan zelfs een kleine afwijking in de isolatiedikte (zeg 0,02 mm afwijken van de specificaties) de impedantiekarakteristieken van de kabel veranderen en de signaalintegriteit beïnvloeden bij de 6 Gb/s-frequenties die SATA III vereist.

Welke extrusiekwaliteit beïnvloedt de afgewerkte kabel

• Impedantiecontrole: SATA-kabels zijn gespecificeerd om een differentiële impedantie van 100 ohm (±10%) te handhaven. Extrusie-inconsistenties veroorzaken impedantievariaties die signaalreflecties en datafouten veroorzaken.
• Diëlektrische constante: Het gekozen isolatiemateriaal en de uniformiteit ervan door de draad- en kabelextruder bepalen hoe snel signalen zich door de kabel voortplanten, wat een directe invloed heeft op de latentie op nanosecondenniveau.
• Temperatuurbestendigheid: PVC-isolatie die tot de juiste dikte is geëxtrudeerd, is doorgaans bestand tegen temperaturen van -20°C tot 80°C. Dunne plekken veroorzaakt door slecht gekalibreerde extrudermachines leiden tot kapotte isolatie onder aanhoudende hitte van een belaste schijf of een warme binnenkant van de behuizing.
• Flex leven: Hoe many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Geleiderhechting: De juiste extrusietemperatuur en -druk zorgen ervoor dat de isolatie netjes aan de geleidermantel hecht, zonder holtes, waardoor er na verloop van tijd vocht kan binnendringen.

Hoogwaardige kabelfabrikanten gebruiken hun draad- en kabelextruderlijnen met realtime vonktests en diametermeetsystemen die elke meter geëxtrudeerde draad controleren op defecten. SATA-kabels van consumentenkwaliteit van gerenommeerde merken passeren doorgaans deze kwaliteitscontroles. Ultragoedkope kabels van onbekende leveranciers (die vaak online in bulk worden verkocht) slaan deze stappen vaak over, wat resulteert in kabels die in eerste instantie prima werken, maar binnen 12 tot 18 maanden af ​​en toe fouten vertonen.

Platte versus ronde SATA-kabels: constructieverschillen en wanneer ze er toe doen

SATA-datakabels zijn er in twee fysieke hoofdformaten: plat (lintstijl) en rond. Beide hebben dezelfde 7-pins signaalopstelling, maar hun interne constructie en praktisch gedrag verschillen aanzienlijk.

Platte SATA-kabels zijn de standaardstijl die bij de meeste moederborden wordt geleverd. De geleiders worden naast elkaar gelegd en ingekapseld in een platte thermoplastische omhulling, meestal geproduceerd door een platte kabeldraad en kabelextruder of een lamineerproces. Ze zijn goedkoop te produceren, liggen netjes tegen oppervlakken en zijn gemakkelijk langs de binnenranden van een pc-behuizing te leiden. Ze hebben echter een beperkte buigradius; als u ze in krappe bochten dwingt, kunnen de geleiders knikken en signaalverslechtering of fysieke schade aan de isolatie op spanningspunten veroorzaken.

Ronde of gevlochten SATA-kabels hebben individueel geïsoleerde geleiders die in elkaar zijn gedraaid of gebundeld in een ronde buitenmantel. Deze constructie biedt betere flexibiliteit, maakt het geleiden door nauwe kabelbeheerkanalen eenvoudiger en biedt een marginaal betere EMI-afscherming dankzij de getwiste paren opstelling van de signaalgeleiders. Ze kosten meer om te vervaardigen omdat elke geleider vóór montage afzonderlijk door een draad- en kabelextruder moet gaan.

Rechte versus rechte connectoren

Naast plat versus rond worden SATA-kabels ook geleverd met rechte of haakse (90 graden) connectoren aan één of beide uiteinden. De haakse connector is met name handig wanneer een schijf dicht bij het zijpaneel van een behuizing wordt gemonteerd, waar een rechte connector naar buiten zou uitsteken en mogelijk de luchtstroom zou blokkeren of zou voorkomen dat het paneel zou sluiten. Rechthoekige connectoren introduceren een kleine mechanische spanningsconcentratie op het buigpunt, waardoor de kabelkwaliteit (met name de robuustheid van de overmold bij de connectoringang) belangrijker wordt in deze configuraties.

Veel voorkomende tekenen dat een SATA-kabel defect is

SATA-kabels falen inderdaad, en dat gebeurt vaker dan de meeste mensen verwachten. Omdat de symptomen van een defecte kabel nauw aansluiten bij de symptomen van een defecte schijf, worden kabels vaak over het hoofd gezien tijdens het oplossen van problemen. Als u weet waar u op moet letten, bespaart u tijd en voorkomt u onnodige vervanging van schijven.

• Intermitterende schijfdetectie: Het BIOS of besturingssysteem ziet de schijf soms, maar andere niet. Dit is een klassiek symptoom van een losse of beschadigde SATA-datakabelconnector die geen consistent contact maakt met de pinnen.
• Frequente lees-/schrijffouten: Toepassingen rapporteren fouten bij het openen van bestanden, of het besturingssysteem registreert schijffouten in de gebeurtenisviewer. Als uit de SMART-diagnostiek blijkt dat de schijf zelf in orde is, is de kabel de volgende logische verdachte.
• Plotselinge prestatiedalingen: Een SATA III SSD die normaal gesproken 500 MB/s leest, test plotseling op 150 MB/s. Deze snelheid komt overeen met de SATA I-bandbreedte - een teken dat de verbinding naar de kleinste gemene deler onderhandelt vanwege signaalfouten op een defecte kabel.
• Klikkende of niet-draaiende schijven: Hoewel deze meestal duiden op een mechanisch probleem met de aandrijving, kunnen problemen met de stroomkabel ertoe leiden dat een schijf niet voldoende spanning krijgt om de motor te laten draaien, wat soortgelijke symptomen veroorzaakt.
• Opstartfouten na het verplaatsen van een case: Als u een pc verplaatst, kunnen kabels buigen en verschuiven. Een kabel die op de grens van functionaliteit functioneerde, kan na één verplaatsing het contact volledig verliezen.

De oplossing in al deze gevallen is vaak: Vervangende kabel van $ 3 - $ 8 , toch besteden mensen vaak uren aan het uitvoeren van diagnoses op een perfect goede schijf. Verwissel altijd eerst de kabel als er plotseling opslagproblemen optreden zonder voorafgaande symptomen van schijfslijtage.

SATA-kabels in verschillende apparaattoepassingen

Hoewel desktop-pc's de meest voorkomende context zijn voor SATA-kabels, verschijnt de interface op een breed scala aan hardware - en de kabelvereisten veranderen afhankelijk van de toepassing.

Desktopcomputers

Standaard 3,5-inch harde schijven en 2,5-inch SSD's in desktoptorens gebruiken full-size SATA-gegevens- en stroomconnectoren. Moederborden in de ATX-vormfactor bieden dit doorgaans 4 tot 8 SATA-poorten , waardoor meerdere schijven mogelijk zijn. Hoogwaardige HEDT-kaarten (High-End Desktop) kunnen tot 12 SATA-poorten bieden voor opslagintensieve builds zoals NAS-servers of werkstations voor videobewerking.

Laptopcomputers

Laptops gebruiken 2,5-inch schijven met dezelfde SATA-interface, maar de kabel is meestal een zeer kort, soms direct aan te sluiten lint dat in de schijfpositie is geïntegreerd. Aftermarket SATA-kabels voor laptops moeten worden gemaakt volgens exacte lengte- en flexibiliteitsspecificaties. Hier worden de buigeigenschappen van de kabelmantel, deels bepaald door de materiaalkeuzes van de draad en de kabelextruder, van cruciaal belang omdat de kabel spanning verdraagt ​​elke keer dat het chassis buigt tijdens normaal gebruik.

Servers en NAS-apparaten

In serveromgevingen moeten SATA-kabels aan hogere duurzaamheidsnormen voldoen omdat schijven continu toegankelijk zijn, vaak 24/7. Kabels van serverkwaliteit gebruiken zwaardere isolatiematerialen en vergrendelende connectoren om onbedoelde ontkoppeling te voorkomen. Sommige bedrijfsinstallaties gebruiken eSATA (externe SATA) voor het aansluiten van externe opslagbehuizingen – een variant die een andere fysieke connector gebruikt maar hetzelfde signaleringsprotocol, met kabels die zijn afgeschermd tegen externe EMI en geschikt zijn voor langere runs tot 2 meter versus de typische limiet van 1 meter voor interne SATA-kabels.

Optische schijven en gespecialiseerde hardware

Dvd- en Blu-ray-drives maken ook gebruik van standaard SATA-verbindingen, net als sommige tapedrives en bepaalde industriële embedded systemen. De kabel vervult in al deze gevallen dezelfde functie: het tot stand brengen van een datapad en het leveren van stroom. Industriële toepassingen vereisen soms kabels met bredere temperatuurclassificaties, wat betekent dat fabrikanten verschillende isolatiematerialen moeten gebruiken via hun draad- en kabelextruderlijnen - materialen zoals cross-linked polyethyleen (XLPE) in plaats van standaard PVC, geschikt voor continu gebruik bij 90°C of hoger.

SATA versus andere opslaginterfaces: waar de kabel in het grotere geheel past

Begrijpen wat een SATA-kabel doet, betekent ook begrijpen waar deze zich bevindt ten opzichte van andere opslagverbindingstechnologieën, vooral omdat NVMe- en M.2-schijven mainstream zijn geworden.

NVMe M.2-schijven kunnen rechtstreeks in een slot op het moederbord worden aangesloten en hebben helemaal geen aparte kabel nodig: ze ontvangen zowel datasignalen als stroom via de M.2-connector zelf. Dit maakt ze sneller en netter in een kabelbeheerde constructie. SATA-kabels blijven echter breed relevant omdat Harde schijven domineren nog steeds de opslag met grote capaciteit en kosten per terabyte – een HDD van 20 TB kost momenteel een fractie van een NVMe SSD van 20 TB – en alle HDD’s gebruiken de SATA-interface. SATA SSD's blijven ook populair als betaalbare upgrade-opties in oudere systemen zonder M.2-slots.

De juiste SATA-kabel kiezen: waar u op moet letten

Niet alle SATA-kabels zijn gelijk. Gezien het feit dat de kabel zelf goedkoop is in verhouding tot de schijven die ermee verbonden zijn (en de kosten van gegevensverlies als gevolg van een kabelstoring) loont het de moeite om zorgvuldig te kiezen. Dit is wat u moet evalueren:

Geleidermateriaal en -dikte

Zoek naar kabels die zuurstofvrije koperen (OFC) geleiders specificeren. OFC-draad heeft minder onzuiverheden dan standaard koper, wat zich vertaalt in een lagere weerstand per lengte-eenheid en een betere signaaloverdracht. De geleider wordt door een matrijs getrokken om de gespecificeerde AWG-dikte te bereiken en gaat vervolgens door een draad- en kabelextruder om de isolatiecoating te ontvangen. Kabels die geen geleidertype specificeren, worden vaak gemaakt van met koper bekleed aluminium (CCA), dat ongeveer 60% van de geleidbaarheid van koper heeft en brozer is onder buigspanning.

Vergrendelende connectorlipjes

Standaard SATA-connectoren hebben geen vergrendelingsmechanisme. Ze vertrouwen uitsluitend op wrijving om op hun plaats te blijven. In een systeem met trillingen – in de buurt van een krachtige ventilator, in een voertuig of in welke mobiele toepassing dan ook – is dit een reëel risico. Kabels met een vergrendeling of retentieclip op het connectorlichaam beveiligt u de verbinding mechanisch en voorkomt u dat deze per ongeluk wordt losgekoppeld. Veel premiumkabels bieden deze functie tegen een kleine meerprijs.

Kabellengte

De SATA-specificatie maakt kabellengtes tot 1 meter (ongeveer 39 inch) voor interne kabels. De meeste kant-en-klare systemen gebruiken kabels in het bereik van 45-50 cm, wat voldoende is voor standaard torenconfiguraties. Er zijn langere kabels verkrijgbaar, maar die bieden meer weerstand en potentieel voor signaalverslechtering. Vermijd dus buitensporige lengtes. Gebruik de kortste kabel die comfortabel van de moederbordpoort naar de schijf reikt, zonder spanning of scherpe bochten.

Jasmateriaal

De buitenmantel van de kabel – aangebracht door een draad- en kabelextruder als de laatste extrusielaag bij meerlaagse kabelconstructies – bepaalt de flexibiliteit, temperatuurbestendigheid en chemische bestendigheid. Standaardkabels gebruiken PVC, dat flexibel en goedkoop is. Voor omgevingen met hoge temperaturen (zoals in dichte racks gemonteerde servers of industriële behuizingen) zoek je naar kabels met LLDPE- of FEP-mantels, die een betere hittebestendigheid en minder ontgassing bieden - het vrijkomen van chemische dampen die in afgedichte behuizingen na verloop van tijd gevoelige elektronica kunnen vervuilen.

Merk en certificering

Kabels van gevestigde merken zoals Sabrent, StarTech, Rosewill en Monoprice maken gebruik van productielijnen met consistente kwaliteitscontrole, inclusief meting van de inline-diameter tijdens extrusie en 100% continuïteitstests na montage. Generieke kabels zonder merkidentificatie slaan deze stappen over. UL-vermelding (voor Noord-Amerikaanse markten) en CE-markering (voor Europese markten) geven aan dat de kabel voldoet aan de minimale elektrische veiligheids- en constructienormen.

Hoe to Properly Connect and Route SATA Cables

Een correcte installatie is net zo belangrijk als de kwaliteit van de kabel. Een kabel van hoge kwaliteit die onzorgvuldig is geïnstalleerd, presteert niet beter dan een goedkope kabel.

1. Identificeer de SATA-poorten van uw moederbord. Ze bevinden zich doorgaans aan de rechterrand van het bord op ATX-systemen, met de aanduiding SATA0 tot en met SATA5 of iets dergelijks. Gebruik eerst poorten met een lager nummer; ze zijn vaak aangesloten op de primaire SATA-controller, die de beste prestaties en ondersteuning voor opstartprioriteit biedt.
2. Sluit de datakabel aan. De SATA-dataconnector is voorzien van een L-vormige inkeping, zodat deze slechts in één richting kan worden geplaatst. Druk hem stevig in de datapoort van de schijf totdat u voelt dat hij goed op zijn plaats zit. Als u een vergrendelingskabel gebruikt, schakel dan de grendel in.
3. Sluit de voedingskabel aan. De 15-pins SATA-voedingsconnector is ook gecodeerd en kan slechts in één richting worden ingestoken. Er is meer kracht nodig bij het insteken dan bij de dataconnector vanwege het grotere contactoppervlak. Oefen een gelijkmatige druk uit in plaats van de connector heen en weer te bewegen, waardoor de connectorbehuizing kan buigen of barsten.
4. Leid de kabel zonder scherpe bochten. Houd op alle punten langs de kabel een buigradius van minimaal 25 mm (ongeveer 1 inch) aan. Platte kabels zijn bijzonder kwetsbaar voor knikken. Als er een rechthoekige connector beschikbaar is, gebruik deze dan in de buurt van het aandrijfuiteinde om de bocht bij het ingangspunt van de connector, waar de meeste storingen ontstaan, te elimineren.
5. Verzeker overtollige kabellengte. Gebruik kabelbinders of klittenband om overtollige kabel weg te bundelen van ventilatoren en luchtstroompaden. Een niet-beveiligde SATA-kabel kan in een ventilatorblad terechtkomen, waardoor zowel de kabel beschadigd raakt als de ventilator kapot gaat.
6. Controleer in BIOS na het opstarten. Na de installatie opent u het systeem-BIOS/UEFI en bevestigt u dat de schijf in de lijst met opslagapparaten verschijnt. Als dit niet het geval is, controleer dan beide kabelverbindingen voordat u vermoedt dat er sprake is van een probleem met de schijf of het moederbord.

De productieketen achter elke SATA-kabel

Om volledig te begrijpen wat een SATA-kabel doet en waarom kwaliteit belangrijk is, helpt het om het productieproces te traceren dat de kabel maakt. Eén enkele SATA-kabel doorloopt meerdere productiefasen voordat deze in de handen van een pc-bouwer terechtkomt.

Het begint met een koperen staaf, die door een draadtrekmachine naar de beoogde AWG-meter wordt getrokken. De getrokken draad gaat vervolgens door een draad- en kabelextruder, waar thermoplastische isolatie wordt aangebracht. In een extruder met enkele schroef – het meest voorkomende type bij de productie van kabels – wordt het isolatiemateriaal in pelletvorm in een verwarmd vat gevoerd, gesmolten en door een kruiskopmatrijs geperst die de draad bedekt terwijl deze erdoorheen beweegt. Lijnsnelheden voor fijne draad zoals 28 AWG lopen doorgaans op 100–600 meter per minuut , waarbij het temperatuurprofiel en de schroefsnelheid van de extruder zorgvuldig worden gecontroleerd om een consistente isolatiedikte te behouden.

Na extrusie worden de geïsoleerde geleiders geassembleerd: plat gelegd voor platte kabelconstructies of in paren gedraaid voor ronde kabelconstructies. Twisted-pair-configuraties volgen specifieke twistsnelheden (windingen per lengte-eenheid) om de differentiële impedantie te regelen. De samengestelde geleiders kunnen vervolgens door een tweede draad- en kabelextruder worden gevoerd om een ​​algehele buitenmantel aan te brengen.

De connectorafsluiting volgt: de kabeluiteinden worden op lengte gesneden, gestript en gekrompen of omspoten met de plastic SATA-connectorbehuizingen. Het gehele samenstel wordt vervolgens getest op continuïteit, kortsluiting en in sommige gevallen hoogfrequente impedantiekarakteristieken met behulp van tijddomeinreflectometrie (TDR) -apparatuur.

Dit hele proces – van draad- en kabelextruderlijn tot afgewerkte kabel – vindt grotendeels plaats in faciliteiten in China, Taiwan en in toenemende mate in Vietnam en India. Het verschil tussen een kabel van $ 2 en een kabel van $ 7 ligt doorgaans in de stappen van de kwaliteitscontrole die worden uitgevoerd en hoe strak het draad- en kabelextruderproces tijdens de productie wordt gecontroleerd.
