Een ethernetkabel maken: stapsgewijze handleiding

Het maken van uw eigen Ethernet-kabel is eenvoudig als u eenmaal de bedradingsvolgorde, het juiste gereedschap en de kabelstandaard die u nodig heeft begrijpt. Het hele proces duurt minder dan 10 minuten per kabel zodra je de materialen klaar hebt. U klemt RJ45-connectoren op elk uiteinde van een twisted-pair-kabel, volgens de bedradingsstandaard T568EEN of T568B, en controleert vervolgens de verbinding met een kabeltester. Dat is het korte antwoord. De rest van deze gids gaat dieper in op elke stap, elke variabele en elke fout die het vermijden waard is.

Of u nu een thuislaboratorium beheert, een kantoor bedraadt of een beschadigde patchkabel vervangt, door uw eigen Ethernet-kabel te bouwen, heeft u de exacte lengtecontrole, de mogelijkheid om materialen van hogere kwaliteit te kiezen en een echt inzicht in wat zich in de kabel bevindt die u vertrouwt met uw netwerk.

Wat zit er eigenlijk in een Ethernet-kabel?

Voordat u iets krimpt, is het handig om te weten waarmee u werkt. Een standaard Ethernet-kabel bevat vier getwiste paren koperdraad - acht geleiders in totaal . Het draaien is opzettelijk. Elk paar is met een iets andere snelheid gedraaid om elektromagnetische interferentie (EMI) van aangrenzende paren te neutraliseren, een eigenschap die overspraakannulering wordt genoemd.

De buitenmantel van de kabel – het onderdeel dat u ziet en hanteert – is doorgaans gemaakt van PVC of een rookarme, nul-halogeenverbinding (LSZH). Deze jas wordt geproduceerd in doorlopende lengtes met behulp van een draad- en kabelextruder , een machine die het isolatiemateriaal smelt en rond de koperen geleiders duwt terwijl ze door een matrijs gaan. De uniformiteit en dikte van deze geëxtrudeerde mantel heeft rechtstreeks invloed op de flexibiliteit van de kabel, de weerstand tegen extreme temperaturen en het vermogen om te voldoen aan brandveiligheidsnormen zoals CM, CMR of CMP.

Binnenin de mantel is elke individuele geleider ook bedekt met een dunne laag gekleurde plastic isolatie, opnieuw aangebracht door een draad- en kabelextruder tijdens de productie. Dankzij deze kleurcodering kunt u de bedradingsschema's van de T568A en T568B nauwkeurig volgen wanneer u de kabel met de hand afsluit.

Ethernet-kabelcategorieën en hun specificaties

Voor de meeste doe-het-zelf-ethernetkabelprojecten: Cat6 is de praktische sweet spot . Het is overal verkrijgbaar, verwerkt gigabitsnelheden over volledige afstanden van 100 meter, ondersteunt 10 Gbps over kortere afstanden en kost slechts marginaal meer dan Cat5e. Cat6A is het overwegen waard als u een permanente muurinstallatie uitvoert en toekomstbestendig wilt zijn met 10 Gbps over de volle 100 meter.

Gereedschappen en materialen die u nodig heeft voordat u begint

Het bezuinigen op gereedschap is waar de meeste defecte Ethernet-kabels beginnen. Een slechte krimp is onzichtbaar voor het oog, maar verwoestend voor de signaalintegriteit. Hier vindt u alles wat u nodig heeft om het werk goed te kunnen doen:

Essentiële hulpmiddelen

• Krimptang – Dit is het belangrijkste instrument. Een hoogwaardige rateltang (zoals die gemaakt door Platinum Tools of Klein Tools) oefent gelijktijdig een gelijkmatige, consistente druk uit op alle acht pinnen. Goedkope niet-ratelende crimpers zijn de belangrijkste oorzaak van intermitterende verbindingen.
• Kabelstripper — Een speciale kabelstripper snijdt de buitenmantel in zonder de geleiderisolatie binnenin te beschadigen. Je kunt in geval van nood een mes gebruiken, maar een beschadigde binnenisolatie veroorzaakt kortsluiting en signaalverslechtering.
• Vlak afgesneden draadschaar of -schaar — Voor het op gelijke lengte afsnijden van de geleiders voordat ze in de RJ45-connector worden gestoken.
• Kabeltester — Niet onderhandelbaar als u meer dan één kabel maakt. Een eenvoudige continuïteitstester kost minder dan $ 20 en bevestigt dat alle acht pinnen aan beide uiteinden correct zijn aangesloten.
• Liniaal of meetlint — Om de kabellengte nauwkeurig te meten en om te controleren of u aan elk uiteinde niet meer dan de aanbevolen hoeveelheid geleider hebt losgedraaid.

Materialen

• Ethernet-kabel bulkspoel — Koop per voet of in spoelen van 250 voet, 500 voet of 1000 voet, afhankelijk van de omvang van uw project. De kabelmantel, geproduceerd via a kabel extruder moet tijdens de productie worden gemarkeerd met de categoriespecificatie, geleiderdikte (doorgaans 23 AWG voor Cat6) en eventuele toepasselijke veiligheidslijsten (CMR voor stijgleiding, CMP voor plenumruimtes).
• RJ45-connectoren — Koop connectoren die passen bij uw kabelcategorie. Cat6-kabels met geleiders met een grotere diameter en interne spline vereisen Cat6-gecertificeerde connectoren met een breder geleiderkanaal. Het gebruik van Cat5e-connectoren op Cat6-kabel resulteert in een slechte pasvorm en een mislukte krimp.
• Trekontlastingslaarzen (optioneel) — Deze plastic hulzen schuiven over de kabel voordat ze worden gekrompen en klikken over de RJ45-connector om de verbinding te beschermen tegen herhaaldelijk buigen.
• Kabellabels of markering — Label beide uiteinden van elke kabel die u maakt. Dit bespaart later urenlang probleemoplossing.

De bedradingsnormen van de T568A versus T568B begrijpen

Dit is waar mensen in de war raken, dus laten we het direct regelen. Er zijn twee geaccepteerde bedradingsstandaarden voor Ethernet-kabels: T568A en T568B , gedefinieerd door de TIA/EIA-568-standaard. Ze verschillen alleen in de opstelling van de oranje en groene paren (pinnen 1, 2, 3 en 6). Beide werken prima voor gigabit Ethernet. De keuze is alleen van belang voor de consistentie binnen één installatie.

T568B is de meest gebruikte standaard in de Verenigde Staten , vooral in commerciële en zakelijke omgevingen. T568A heeft de voorkeur in overheidsinstallaties (het wordt gespecificeerd in sommige netwerkstandaarden van de Amerikaanse federale overheid) en is technisch gezien de standaard waaraan de TIA de voorkeur geeft voor nieuwe installaties. In de praktijk werkt het, zolang je aan beide uiteinden van een rechte kabel dezelfde standaard gebruikt.

T568B pin-out (van links naar rechts, lipje naar beneden gericht)

Straight-Through versus Crossover-kabels

A rechte kabel gebruikt aan beide uiteinden dezelfde bedradingsstandaard (T568A of T568B). Dit maak je in vrijwel elke situatie: een computer aansluiten op een switch, een switch op een router, een walljack op een patchpaneel. EEN crossover-kabel gebruikt T568A aan de ene kant en T568B aan de andere kant, waarbij de zend- en ontvangstparen worden verwisseld. Crossover-kabels waren van oudsher nodig om twee computers rechtstreeks zonder schakelaar met elkaar te verbinden. Tegenwoordig ondersteunen vrijwel alle moderne netwerkinterfacekaarten (NIC's) en switches Auto-MDI/MDIX, dat automatisch het kabeltype detecteert en corrigeert, waardoor crossover-kabels grotendeels achterhaald zijn. Toch voorkomt het kennen van het onderscheid verwarring wanneer u een oude crossover-kabel tegenkomt in een oudere installatie.

Stap voor stap: hoe u een Ethernet-kabel maakt

Volg deze stappen zorgvuldig. Het verschil tussen een kabel die werkt met gigabitsnelheden en een kabel die faalt bij 100 Mbps (of helemaal geen verbinding maakt) komt vaak neer op millimeters blootliggende geleider of de hoek van een enkele draad.

Stap 1: Knip de kabel op lengte

Meet de afstand die u moet overbruggen en knip uw kabel door. Voeg minimaal 15 tot 12 inch extra lengte toe om rekening te houden met de aansluitingen aan elk uiteinde en om uzelf wat speling te geven voor toekomstige heraansluiting als een connector ooit defect raakt. De maximale lengte voor een enkel Ethernet-kabelsegment is 100 meter (328 voet) voor Cat5e tot en met Cat6A. Overschrijding hiervan veroorzaakt signaalverzwakking en onbetrouwbare verbindingen.

Als u trekontlastingslaarzen gebruikt, schuif er dan nu één op de kabel (voordat u de connector aansluit), omdat u deze later niet meer kunt toevoegen.

Stap 2: Strip de buitenmantel

Gebruik uw kabelstripper om ongeveer te scoren en te verwijderen 1 tot 1,5 inch (25 tot 38 mm) van de buitenmantel vanaf elk uiteinde. Snijd zachtjes - u snijdt door PVC- of LSZH-mantelmateriaal dat is aangebracht door een draad- en kabelextruder met een gecontroleerde dikte, en er is niet veel druk voor nodig. Eén of twee keer draaien van de stripper rond de kabel is voldoende. Trek het gekerfde jasjegedeelte eraf om de vier gedraaide paren binnenin bloot te leggen.

Inspecteer de geleiders. Als de gekleurde isolatie van een afzonderlijke draad is ingekerfd of doorgesneden, knipt u de kabel verder terug en begint u deze stap opnieuw. Een kapotte isolator veroorzaakt kortsluiting tussen aangrenzende geleiders onder de hoogfrequente signalering van modern Ethernet.

Sommige Cat6-kabels hebben een plastic kruisvormige spie (ook wel een separator of X-filler genoemd) die over de hele lengte van de kabel loopt om de paren fysiek gescheiden te houden en overspraak te verminderen. Als dat bij jou het geval is, knip het dan gelijk af met de jas, met een vlakgeknipte schaar.

Stap 3: Draai de paren los en rangschik ze

Draai elk van de vier paren voorzichtig los en maak de afzonderlijke geleiders recht. Voor de T568B plaatst u ze van links naar rechts in deze volgorde: oranje/wit, oranje, groen/wit, blauw, blauw/wit, groen, bruin/wit, bruin.

Dit is de stap waar beginners het vaakst over struikelen. Neem hier de tijd. Leg de draden plat in uw hand en controleer de volgorde twee keer voordat u verdergaat. Eén getransponeerde draad betekent dat de kabel niet zal werken - of erger nog, hij zal met tussenpozen werken, wat moeilijker te diagnosticeren is.

Draai niet meer geleider los dan nodig is. De TIA/EIA-568-standaard specificeert een maximale niet-gedraaide lengte van 13 mm (ongeveer een halve inch) voor Cat6. Overmatig losdraaien verslechtert de overspraakprestaties van de kabel en kan ervoor zorgen dat deze niet door de certificeringstests komt, zelfs als deze tijdens basistests verbinding maakt met gigabitsnelheden.

Stap 4: Knip de geleiders op gelijke lengte

Houd alle acht geleiders plat en gelijkmatig in uw hand, waarbij u de juiste volgorde van links naar rechts aanhoudt. Gebruik vlakgeknipte knipsels en knip ze allemaal ongeveer op dezelfde lengte af 12 tot 14 mm (ongeveer een halve inch) vanaf waar de buitenmantel eindigt. Het doel is een perfect vlakke, gelijkmatige snede over alle acht draden. Ongelijke lengtes zorgen ervoor dat sommige geleiders de pinnen in de RJ45-connector niet kunnen bereiken, waardoor er een open circuit op die pinnen ontstaat.

Stap 5: Steek de geleiders in de RJ45-connector

Houd de RJ45-connector vast met het lipje naar beneden en het open uiteinde naar u toe. Schuif de acht geleiders in de acht kanalen van de connector en behoud hun volgorde. Duw ze stevig helemaal naar binnen — elke geleider moet de voorwand van de connector raken zodat de krimppennen goed contact maken.

Voordat u gaat krimpen, kijkt u naar de voorkant van de connector (het uiteinde waar de pinnen zitten). Je zou op elke pinpositie een andere kleur moeten zien, en de mantel moet zichtbaar zijn in het achterste trekontlastingsgedeelte van de connector. Als de mantel niet in de connector zit, zal de mechanische trekontlasting niet goed vastgrijpen en zal de kabel op dat kruispunt kwetsbaar zijn.

Gebruik passthrough RJ45-connectoren als je aan het leren bent; deze hebben een opening aan de voorkant waardoor je de geleiders er helemaal doorheen kunt duwen en na het krimpen het overtollige kunt afknippen. Ze zijn gemakkelijker correct te laden en leveren consistentere resultaten op voor beginners.

Stap 6: Krimp de connector

Steek de geladen RJ45-connector in de bijpassende matrijs op uw krimptang. Knijp de handgrepen stevig en volledig in. Een ratelende crimper klikt en laat los wanneer er voldoende druk is uitgeoefend. Bij een niet-ratelende crimper moet je de druk op gevoel beoordelen: knijp zo hard dat alle acht pinnen volledig in de geleiderisolatie worden geslagen en het trekontlastingslipje volledig op de kabelmantel wordt gedrukt.

Als u een doorvoerconnector hebt gebruikt, knipt u de overtollige geleider die aan de voorkant uitsteekt af met uw verzonken kniptang. Het bijgesneden vlak moet gelijk liggen met de voorkant van de connector.

Herhaal alle stappen voor het andere uiteinde van de kabel. Voor een rechte kabel gebruikt u aan beide uiteinden dezelfde bedradingsstandaard (T568B of T568A).

Stap 7: Test de kabel

Sluit beide uiteinden van uw voltooide kabel aan op een kabeltester. De tester stuurt achtereenvolgens een signaal door elk van de acht pinnen en bevestigt dat elke pin aan het ene uiteinde is verbonden met de overeenkomstige pin aan het andere uiteinde, en dat er geen pinnen met elkaar zijn kortgesloten. Een voldoende resultaat op een basiscontinuïteitstester betekent:

• Alle acht geleiders zijn correct aangesloten (geen openingen)
• Er worden geen geleiders gekruist of verwisseld
• Er zijn geen geleiders met elkaar kortgesloten

Een basiscontinuïteitstester verifieert geen prestatiekenmerken zoals verzwakking, retourverlies of near-end overspraak (NEXT). Voor kritieke infrastructuurinstallaties voert een professionele kabelcertificeerder (zoals die van Fluke Networks) de volledige TIA-568-certificeringstests uit. Deze apparaten kosten enkele duizenden dollars en worden doorgaans verhuurd of eigendom van professionele netwerkinstallateurs.

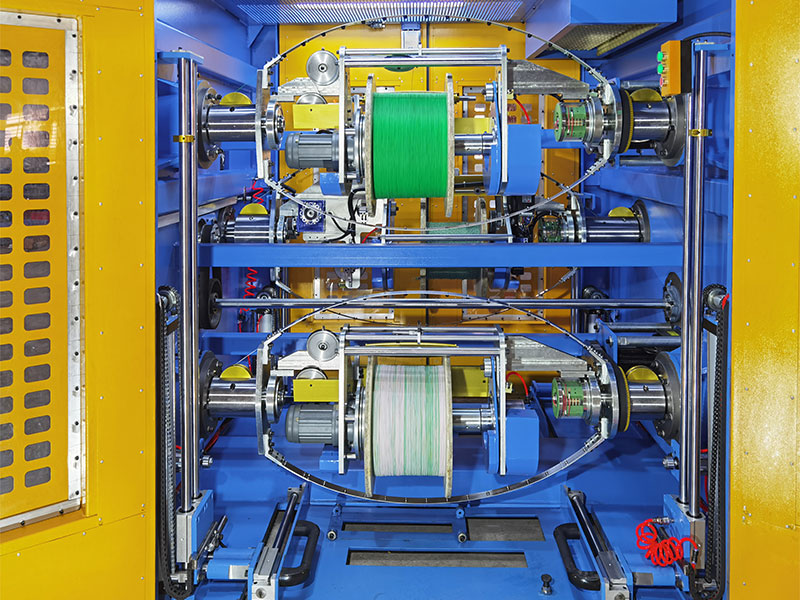

Hoe kabelproductie de kabels beïnvloedt die u koopt en gebruikt

Wanneer u een spoel Cat6- of Cat6A-kabel koopt, wordt de kwaliteit van die kabel grotendeels bepaald door de manier waarop deze is vervaardigd - met name door de precisie en staat van de kabel. draad- en kabelextruder gebruikt om isolatie op de geleiders aan te brengen, en de apparatuur die wordt gebruikt om de twist-lay van elk paar te regelen.

Een draad- en kabelextruder werkt door het smelten van thermoplastische isolatiemassa (PVC, polyethyleen of LSZH-materiaal) en deze door een kruiskopmatrijs rond een bewegende geleider te dwingen. De extruder controleert de dikte en concentriciteit van de isolatielaag met zeer nauwe toleranties. Voor Ethernet-kabelgeleiders heeft de isolatiedikte rechtstreeks invloed op de diëlektrische constante van de kabel, die de signaalvoortplantingssnelheid en impedantie bepaalt. Cat6-kabel moet een karakteristieke impedantie van 100 ohm ±15% behouden over het hele frequentiebereik – een specificatie die volledig afhangt van de consistente isolatiegeometrie van de kabelextruder.

Dit is de reden waarom er een betekenisvol verschil is tussen premium merkkabel en goedkope naamloze kabel gekocht bij niet-geverifieerde leveranciers. Kabels die op slecht onderhouden of weinig nauwkeurige extruders zijn gemaakt, kunnen een inconsistente isolatiedikte, niet-gecentreerde geleiders (slechte concentriciteit) of een variabele wanddikte van de mantel hebben - dit alles kan ertoe leiden dat een kabel niet voldoet aan de prestatienormen, zelfs als deze een basiscontinuïteitstest doorstaat. Een kabel die functioneel lijkt bij 100 Mbps kan mogelijk niet op betrouwbare wijze 1 Gbps of 10 Gbps ondersteunen vanwege deze inconsistenties in de productie.

Bovendien vervangen sommige fabrikanten van budgetkabels koperbeklede aluminium (CCA) geleiders voor massief koper. CCA heeft ongeveer 60% van de geleidbaarheid van puur koper , hogere weerstand en aanzienlijk slechtere prestaties in Power over Ethernet (PoE)-toepassingen waarbij de kabel zowel data als elektrische stroom moet transporteren. Controleer altijd of de kabel die u koopt de markering "BC" (blank koper) heeft in plaats van "CCA" als de prestaties en PoE-compatibiliteit van belang zijn.

Vaste kern versus gestrande geleiderkabel: welke te gebruiken

Ethernet-kabel is verkrijgbaar in twee geleiderconstructies: massief en soepel. Dit onderscheid is belangrijker dan de meeste mensen beseffen.

Massieve geleiderkabel

Elk van de acht geleiders is doorgaans één enkele koperdraad 23 AWG voor Cat6 . Kabel met massieve geleider is ontworpen voor permanente installaties: loopt door muren, plafonds, leidingen en tussen patchpanelen en keystone-aansluitingen. Het heeft superieure elektrische prestaties bij hoge frequenties (lagere demping, betere overspraakkarakteristieken), maar is stijver en gevoeliger voor geleidermoeheid als het herhaaldelijk wordt gebogen. Kabel met massieve geleiders mag niet worden gebruikt in toepassingen waarbij de kabel regelmatig wordt verplaatst, opgerold of gebogen bij de connectoren.

Gestrande geleiderkabel

Elke geleider bestaat uit meerdere dunne koperen strengen die samengebundeld zijn, doorgaans 7 strengen per geleider. Gevlochten kabel is zachter, flexibeler en kan herhaaldelijk buigen aan zonder te breken, waardoor het de juiste keuze is voor patchkabels: de korte kabel tussen een wandcontactdoos en een computer, of tussen een patchpaneelpoort en een switchpoort. Gevlochten kabel heeft een iets hogere weerstand per lengte-eenheid dan massieve kabel, maar bij patchkabellengtes (doorgaans minder dan 5 meter) is dit verschil verwaarloosbaar.

Voor doe-het-zelf Ethernet-kabels die als patchkabels worden gebruikt, gebruikt u gestrande geleiderkabel. Voor permanent gestructureerde bedrading die binnen muren loopt, gebruikt u massieve geleidende kabel.

Afgeschermde versus niet-afgeschermde kabel: wanneer afscherming belangrijk is

De meeste Ethernet-kabels die in huizen en kantoren worden gebruikt, zijn UTP: Unshielded Twisted Pair. Alleen al de twisted pair-constructie zorgt voor voldoende geluidsonderdrukking voor de meeste omgevingen. Afgeschermde kabel voegt een of meer lagen metalen afscherming toe (folie, vlechtwerk of beide) rond de paren of rond de hele kabelbundel.

Voor een afgeschermde kabel zijn afgeschermde RJ45-connectoren nodig, en de afscherming moet aan één uiteinde zijn aangesloten op een goede aarde (meestal op het patchpaneel of de schakelaar). Een onjuist geaarde afscherming kan ruis veroorzaken in plaats van deze te elimineren; een fenomeen dat een aardlus wordt genoemd. Voor thuis- en standaard kantoorgebruik, UTP-kabel met de juiste installatie is voldoende voor alle moderne gigabit- en 10 gigabit-toepassingen.

Veelvoorkomende fouten en hoe u deze kunt oplossen

De meeste defecte doe-het-zelf Ethernet-kabels zijn terug te voeren op een klein aantal terugkerende fouten. Als u ze van tevoren kent, bespaart u tijd en verspilling van materialen.

Draden buiten gebruik

De meest voorkomende fout. Een getransponeerd paar betekent dat de kabeltester een "omgekeerde" of "gesplitste paar"-fout vertoont. Een gesplitst paar is bijzonder verraderlijk: de kabel kan verbinding maken bij lage snelheden, maar faalt onder belasting bij gigabit omdat de paren niet correct op elkaar zijn afgestemd. Controleer altijd de draadvolgorde voordat u gaat krimpen. Er is geen andere oplossing dan het afsnijden van de connector en het opnieuw aansluiten ervan.

Geleiders bereiken de voorkant van de connector niet

Als de geleiders de voorwand van de RJ45-behuizing niet bereiken, zullen de krimppennen de isolatie niet doorboren en contact maken met het koper. Het resultaat is een open circuit op die pinnen. Kijk bij goed licht door de voorkant van de connector voordat u gaat krimpen; u zou elke kleur van de geleider moeten zien bij de bijbehorende pingleuf. Als dit niet het geval is, duwt u de kabel er opnieuw in en controleert u of de geleider korter is of naar achteren is gebogen.

Jas niet in de connector

De buitenmantel moet in de achterkant van de RJ45-connector uitsteken, zodat het trekontlastingslipje deze tijdens het krimpen vastgrijpt. Als u te veel mantel hebt verwijderd, zullen de geleiders vastzitten aan de connectorpinnen, maar zal de mantel vrij blijven zweven, waardoor een mechanisch zwak punt ontstaat dat zal falen wanneer aan de kabel wordt getrokken of gebogen. Knip de kabel verder terug, strip hem opnieuw, waarbij de mantel minder hoeft te worden verwijderd, en sluit de kabel opnieuw af.

Onvoldoende krimpdruk

Een krimp die er compleet uitziet maar niet volledig is aangedrukt, kan resulteren in intermitterende verbindingen die uiterst moeilijk te diagnosticeren zijn: de kabel passeert het ene moment een basistester en valt het volgende moment uit onder netwerkbelasting. Gebruik een hoogwaardige rateltang die volledige compressie garandeert voordat deze wordt losgelaten. Als u gereedschap zonder ratel gebruikt en u twijfelt, knijp dan nogmaals stevig in.

Overmatig losdraaien van paren

Het losdraaien van meer dan 13 mm geleider op het aansluitpunt verslechtert de overspraakprestaties. Dit zal er niet voor zorgen dat een kabel een continuïteitstest niet doorstaat, maar wel dat een kabel niet voldoet aan de categorie 6-prestatiecertificering. Voor thuisgebruik kan de impact onzichtbaar zijn, maar in patchpanelomgevingen met hoge dichtheid of lange kabels kan overmatig losdraaien het verschil zijn tussen betrouwbare 1 Gbps-werking en frequente fouten.

Outdoor- en speciale Ethernet-kabels

Standaard Ethernet-kabels voor binnenshuis zijn niet geschikt voor gebruik buitenshuis of direct ingegraven. De PVC-mantel die in binnenkabels wordt gebruikt, absorbeert na verloop van tijd vocht en wordt afgebroken onder UV-licht. Voor buitentrajecten, bijvoorbeeld tussen een huis en een vrijstaande garage, heeft u een kabel nodig die speciaal geschikt is voor gebruik buitenshuis.

Ethernet-kabel voor buitengebruik maakt gebruik van een UV-gestabiliseerde mantelverbinding, meestal zwart polyethyleen of een UV-bestendig PVC-mengsel, aangebracht via een draad- en kabelextruder die is geformuleerd voor omgevingsbestendigheid. Sommige buitenkabels bevatten ook een waterblokkerende gel of overstromingsmiddel rond de paren om te voorkomen dat vocht in de kabelkern terechtkomt.

Directe ingraafkabel gaat nog een stap verder: hij is ontworpen om zonder leiding in de grond te worden ingegraven. Het heeft doorgaans een dikkere mantel, een met gel gevulde kern en soms een extra pantserlaag (staal of aluminium) om te beschermen tegen mechanische schade door rotsen of knaagdieren. De buitenmantel van gepantserde kabel wordt door de kabelextruder in twee lagen geproduceerd: een binnenlaag over het pantser en een buitenste beschermlaag, waardoor deze aanzienlijk duurzamer is dan standaardkabels.

Voor luchtinstallaties (die tussen gebouwen lopen via een kabel die tussen palen is gespannen) heeft u nodig zelfdragende Ethernet-kabel , inclusief een stalen boodschapperdraad die in de mantel is geïntegreerd of langs de kabel is gebundeld. Deze messenger-draad draagt ​​de mechanische spanning van de overspanning en beschermt de Ethernet-geleiders tegen uitrekken.

Wanneer u buitenkabels of kabels voor directe ingraving afsluit met RJ45-connectoren op overgangspunten (waar de kabel bijvoorbeeld een gebouw binnenkomt), dient u weerbestendige aansluitdozen of goed afgedichte, met gel gevulde verbindingssets te gebruiken om het binnendringen van vocht bij de verbindingspunten te voorkomen. De RJ45-connectoren zelf zijn niet waterdicht en mogen nooit aan het weer worden blootgesteld.

Power over Ethernet-overwegingen bij het maken van uw eigen kabels

Power over Ethernet (PoE) levert gelijkstroomstroom via dezelfde kabel die netwerkgegevens transporteert, waardoor er geen aparte voeding nodig is voor apparaten zoals IP-camera's, draadloze toegangspunten, VoIP-telefoons en IoT-sensoren. Als u Ethernet-kabels maakt die PoE ondersteunen, zijn er nog meer factoren waarmee u rekening moet houden.

De IEEE 802.3bt-standaard (PoE) kan tot 90 watt vermogen per poort voor alle vier de paren. Bij deze vermogensniveaus is de weerstand van de geleider aanzienlijk van belang. Vermogensdissipatie in de kabel (I²R-verliezen) zorgt ervoor dat de kabel warm wordt, en een kabel die in een bundel met andere kabels opwarmt, warmt nog meer op. De 802.3bt-standaard bevat richtlijnen voor derating die specificeren hoe dicht bij de maximale afstand u op betrouwbare wijze gebundelde PoE-kabels kunt gebruiken.

Gebruik alleen massieve blanke koperen geleiders voor PoE-toepassingen. Met koper beklede aluminium geleiders worden uitdrukkelijk niet aanbevolen voor PoE vanwege hun hogere weerstand en hun neiging om te falen op krimppunten onder de thermische cycli die PoE-stroom veroorzaakt. Het is bekend dat sommige PoE-injectoren in de loop van de tijd CCA-kabels beschadigen of vernietigen.

Voor PoE-toepassingen met hoog vermogen heeft Cat6A-kabel de voorkeur boven Cat6, niet alleen vanwege de prestaties van 10 Gbps, maar ook omdat de grotere geleiders (23 AWG, hetzelfde als Cat6, maar met een betere constructieconsistentie) en de nauwere productietoleranties - inclusief een meer consistente isolatiegeometrie van de kabelextruder tijdens de productie - resulteren in een lagere en beter voorspelbare weerstand per lengte-eenheid.

Aansluitend op wandcontactdozen en patchpanelen in plaats van RJ45-stekkers

Niet elke Ethernet-kabel heeft een RJ45-krimpconnector nodig. Gestructureerde bedradingsinstallaties beëindigen doorgaans permanente kabeltrajecten naar keystone-aansluitingen die in muurplaten zijn gemonteerd, of naar patchpaneelpoorten met 110 ponsen. Bij beide soorten aansluitingen wordt gebruik gemaakt van een punch-down-tool in plaats van een crimper.

Een punch-down tool zet de geleider in een enkele beweging vast en snijdt deze in een gleufaansluiting. De sleuf snijdt door de isolatie van de geleider en maakt contact met het blanke koper, vergelijkbaar met hoe de IDC-pinnen (isolatieverplaatsingscontact) in een RJ45-connector werken tijdens het krimpen. Keystone-aansluitingen zijn gelabeld met de kleurcodes T568A en T568B, dus u hoeft alleen maar het kleurendiagram te volgen dat op de aansluiting zelf is afgedrukt.

Gebruik een punch-down-blade van 110 die geschikt is voor de kabelcategorie die u afsluit. Messen die versleten zijn door gebruik of van een verkeerd type kunnen slechte aansluitingen veroorzaken die de continuïteitstest doorstaan, maar niet voldoen aan de prestatiecertificering. Hoogwaardige Cat6A keystone-aansluitingen maken gebruik van een scharnierend of gereedschapsloos ontwerp dat de twist van het paar zo dicht mogelijk bij het aansluitpunt houdt, waardoor de overspraakprestaties behouden blijven waarvoor de constructie van de kabel – zorgvuldig gecontroleerd tijdens het draad- en kabelextruderproces in de fabriek – was ontworpen om te bereiken.
