Hoe u de draadkabelmaat kunt berekenen: complete gids

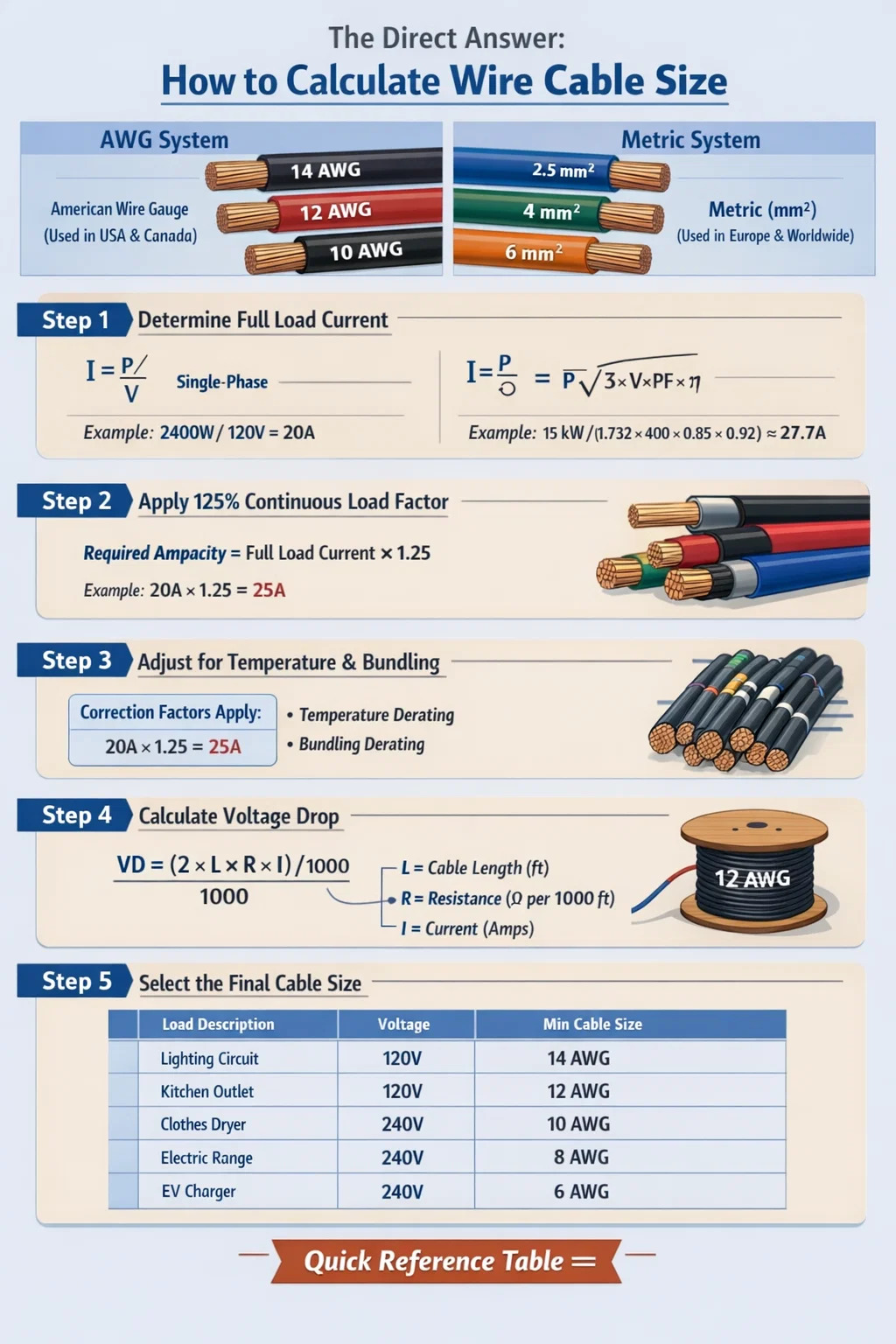

Het directe antwoord: hoe u de draadkabelmaat kunt berekenen

Om de draadkabelgrootte te berekenen, moet u de maximale stroomsterkte (capaciteit) bepalen die de kabel moet dragen, en vervolgens spanningsvallimieten en veiligheidsfactoren toepassen om de juiste geleiderdoorsnede te selecteren. De meest gebruikte formule is gebaseerd op de wet van Ohm in combinatie met de National Electrical Code (NEC) of IEC-normen. Voor de meeste AC-systemen is de basisregel: selecteer een geleider waarvan de stroomcapaciteit groter is dan 125% van de continue belastingsstroom. Voor DC-circuits of langere kabeltrajecten hebben berekeningen van spanningsvallen prioriteit.

In praktische termen: als u een continue belasting van 20A heeft op een 120V AC-circuit, vermenigvuldigt u 20A × 1,25 = 25A minimale stroomsterkte, wat wijst op een koperen geleider van 12 AWG volgens standaard NEC-stroomsterktetabellen. Voor spanningsgevoelige apparatuur over lange afstanden moet de spanningsval afzonderlijk worden berekend met behulp van de formule: VD = (2 × L × R × I) / 1000 , waarbij L de kabellengte in één richting is in voet, R de weerstand per 1000 voet is en I de belastingsstroom in ampère is.

Deze gids doorloopt elke stap van het berekeningsproces en behandelt zowel AWG- als metrische (mm²) systemen, verschillende soorten isolatie, installatieomstandigheden en hoe de kwaliteit van de kabelconstructie – inclusief hoe een draad- en kabelextruder verwerkt de isolatielaag - beïnvloedt de uiteindelijke elektrische prestaties en veiligheidsclassificatie van de kabel.

Inzicht in draad- en kabelmaatsystemen: AWG vs. mm²

Voordat u gaat rekenen, moet u weten welk meetsysteem van toepassing is op uw regio en toepassing. De twee dominante standaarden zijn het American Wire Gauge (AWG)-systeem en het metrische dwarsdoorsnedesysteem, gemeten in vierkante millimeters (mm²).

American Wire Gauge-systeem (AWG).

AWG wordt voornamelijk gebruikt in de Verenigde Staten en Canada. Contra-intuïtief, een lager AWG-nummer betekent een dikkere geleider met een hogere capaciteit . Koper van 4 AWG voert bijvoorbeeld aanzienlijk meer stroom dan 14 AWG. De AWG-schaal loopt van 0000 (4/0) aan de brede kant tot 40 AWG voor fijne draadtoepassingen. Gemeenschappelijke residentiële en commerciële bedrading gebruikt 14 AWG, 12 AWG en 10 AWG voor vertakte circuits, terwijl voedingsgeleiders 6 AWG, 4 AWG, 2 AWG of groter kunnen gebruiken.

Metrische doorsnedesysteem (mm²)

Het mm²-systeem wordt in heel Europa, Azië, Australië en de meeste andere delen van de wereld gebruikt volgens de IEC-normen en beschrijft rechtstreeks de dwarsdoorsnede van de geleider. Veel voorkomende formaten zijn 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² en meer. Een geleider van 2,5 mm² komt qua doorsnede ongeveer overeen met 14 AWG , hoewel de exacte capaciteit afhangt van het isolatietype en de installatiemethode.

Stapsgewijze methode om de draadkabelmaat te berekenen

De juiste kabelafmetingen volgen een logische volgorde. Het overslaan van stappen leidt tot te kleine kabels die oververhit raken en brandgevaar veroorzaken, of tot te grote kabels die materiaal verspillen en de installatiekosten onnodig verhogen.

Stap 1: Bepaal de volledige belastingsstroom

Het startpunt voor elke berekening van de kabeldiameter is het identificeren van de volledige belastingsstroom (FLC) van de aangesloten apparatuur. Voor resistieve belastingen zoals verwarmingstoestellen is dit eenvoudig: gebruik P = V × I, herschikt naar I = P / V. Voor een ruimteverwarming van 2.400 W op een 120V-circuit, I = 2.400 / 120 = 20 ampère .

Voor driefasige motorbelastingen is de formule: I = P / (√3 × V × PF × η), waarbij PF de arbeidsfactor is en η het rendement. Een motor van 15 kW bij 400 V met PF = 0,85 en η = 0,92 resulteert in I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Gebruik altijd typeplaatjegegevens indien beschikbaar, in plaats van berekende schattingen.

Stap 2: Pas de Continuous Load Multiplier toe

Voor belastingen die 3 uur of langer continu werken, vereist NEC Sectie 210.19 dat de geleider wordt gedimensioneerd op 125% van de continue belastingsstroom . Als uw belasting continu 20A verbruikt, moet de minimale stroomsterkte van de geleider 20 × 1,25 = 25A zijn. Deze thermische veiligheidsmarge houdt rekening met de opbouw van warmte in de isolatie bij langdurig gebruik. IEC-normen gebruiken een vergelijkbare aanpak door middel van correctiefactoren die worden toegepast op de basiscapaciteitswaarden.

Stap 3: Pas correctiefactoren toe voor temperatuur en bundeling

Kabels die in omgevingen met hoge temperaturen worden geïnstalleerd of die met andere kabels worden gegroepeerd, moeten worden gereduceerd. NEC Tabel 310.15(B)(1) geeft temperatuurcorrectiefactoren. Bij een omgevingstemperatuur van 40°C in plaats van de standaard basislijn van 30°C moet een geleider met een nominale waarde van 75°C worden verminderd met een factor 0.88 . Dat betekent dat een geleider met een vermogen van 25A bij 30°C slechts 22A veilig kan transporteren bij een omgevingstemperatuur van 40°C.

Bundelcorrectie is net zo belangrijk. Wanneer 4–6 stroomvoerende geleiders een leiding delen, past u een factor van 0,80 toe. Voor 7–9 geleiders gebruikt u 0,70. Voor 10–20 samengebundelde geleiders daalt de factor naar 0,50. Het niet toepassen van bundelfactoren is een van de meest voorkomende oorzaken van oververhitting in commerciële kabelgoten.

Stap 4: Bereken de spanningsval

De spanningsvallimieten zijn doorgaans 3% voor vertakte circuits en 5% in totaal voor feeder plus vertakt circuit gecombineerd (volgens de NEC-aanbeveling, hoewel dit niet in alle gevallen een harde code-vereiste is). Gebruik deze formule voor eenfasige AC- en DC-circuits:

VD (volt) = (2 × L × R × I) / 1000

Waarbij L = kabellengte in één richting in voet, R = weerstand in ohm per 1000 voet (uit geleiderweerstandstabellen) en I = belastingsstroom in ampère. De factor 2 houdt rekening met zowel de uitgaande als de retourgeleiders.

Voorbeeld: een circuit van 120 V, 30 meter in één richting, met een vermogen van 15 A tot en met 14 AWG koper (R = 3,14 Ω/1.000 ft): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volt , wat 7,85% is – ruim boven de limiet van 3%. Een upgrade naar 10 AWG (R = 1,24 Ω/1.000 ft) reduceert dit tot 3,72 V, of 3,1%, wat marginaal maar acceptabel is voor niet-gevoelige belastingen. Voor precisieapparatuur zou een overstap naar 8 AWG dit op 1,8% brengen.

Voor driefasige systemen wordt de formule gewijzigd in: VD = (√3 × L × R × I) / 1000 , waarbij de factor 2 wordt vervangen door 1,732, aangezien de fasegeometrie de effectieve lusweerstand vermindert.

Stap 5: Selecteer de uiteindelijke kabelmaat

Na het berekenen van de vereiste capaciteit (met alle toegepaste correctiefactoren) en de minimale geleidergrootte die nodig is om aan de spanningsvallimieten te voldoen, selecteer welke maat groter is . Dit is de geldende kabelmaat. Rond altijd naar boven af ​​naar de eerstvolgende beschikbare standaardgeleidergrootte; rond nooit naar beneden af.

De rol van het isolatietype in de kabelcapaciteit

Het isolatiemateriaal rondom de geleider bepaalt direct hoeveel warmte de kabel veilig kan verdragen, wat op zijn beurt de draagkracht bepaalt. Dit is waar het productieproces – met name de prestaties van de draad- en kabelextruder — heeft een directe impact op de elektrische en thermische eigenschappen van het eindproduct.

Veel voorkomende isolatietemperatuurwaarden en hun NEC-aanduidingen zijn onder meer:

• 60°C (140°F) — Type TW, gebruikt in oudere residentiële bedrading. Lagere ampaciteit, niet geschikt voor circuits met hoge belasting.
• 75°C (167°F) — Typen THW, THWN. Meest voorkomende commerciële en industriële isolatie. Dit is de standaardkolom die in NEC Tabel 310.15 wordt gebruikt voor de afmetingen van geleiders in de meeste nieuwe installaties.
• 90°C (194°F) — Typen THHN, XHHW-2, RHH. Hogere basiscapaciteit, maar NEC beperkt de afsluiting vaak tot 75°C, tenzij apparatuur specifiek geschikt is voor afsluitingen op 90°C. Kan worden gebruikt bij een maximale temperatuur van 90°C in de vrije lucht of wanneer de afsluitapparatuur daarvoor geschikt is.
• 150°C en hoger — Speciale kabels met siliconenrubber, PTFE (Teflon) of minerale isolatie (MI-kabel). Gebruikt in ovens, industriële ovens en procesapparatuur voor hoge temperaturen.

De consistentie van de isolatiedikte is van cruciaal belang. EEN draad- en kabelextruder In een moderne productielijn wordt gebruik gemaakt van nauwkeurige matrijsgeometrie, regeling van de smelttemperatuur en regeling van de lijnsnelheid om een uniforme wanddikte rond de geleider te behouden. Inconsistente isolatie – dunner op sommige plekken – creëert plaatselijke hete punten die de effectieve thermische beoordeling verminderen, zelfs als de gemiddelde dikte aan de specificaties voldoet. Geavanceerde extrudermachines van fabrikanten in China, Europa en Noord-Amerika maken nu gebruik van lasermeetsystemen en automatische excentriciteitscorrectie om wanddiktetoleranties binnen ± 5% of krapper te bereiken.

Koper versus aluminium geleiders: verschillen in maatvoering

Aluminium geleiders worden vaak gebruikt voor toegangskabels, feeders en nutsdistributie. Ze zijn lichter en goedkoper dan koper, maar aluminium heeft slechts ongeveer 61% van de geleidbaarheid van koper , wat betekent dat je een grotere doorsnede nodig hebt om dezelfde stroom te voeren.

Als praktische regel: om de capaciteit van een koperen geleider te evenaren, heeft aluminium ongeveer nodig twee AWG-maten groter . Waar 6 AWG-koper 65 A draagt ​​(bij 75°C), zou je 4 AWG-aluminium nodig hebben om dezelfde stroom te geleiden. Voor metrische afmetingen komt een aluminium geleider van 16 mm² ongeveer overeen met een koperen geleider van 10 mm².

Aluminium zet ook meer uit en krimpt meer dan koper bij temperatuurschommelingen, waardoor de verbinding na verloop van tijd los kan raken. Alle aluminium geleideraansluitingen moeten connectoren gebruiken die zijn geclassificeerd als AL/CU, en er is een anti-oxidantverbinding vereist bij verbindingen en aansluitingen om oxidatieopbouw te voorkomen die de weerstand verhoogt. In de meeste rechtsgebieden zijn dit codevereisten en geen optionele praktijken.

Vanuit productieoogpunt vereist de extrusie van isolatie over aluminium geleiders een zorgvuldige controle van de lijnsnelheid en de verbindingstemperatuur in de draad- en kabelextruder . De oppervlaktechemie van aluminium verschilt van die van koper, en sommige isolatiematerialen hechten anders. Fabrikanten van kwaliteitskabels voeren hechtingstests uit om ervoor te zorgen dat de isolatie goed hecht en niet losraakt van de geleider tijdens buiging of thermische cycli.

Kabelafmetingen voor motorcircuits

Motorcircuits volgen andere regels dan algemene vertakte circuits, omdat motoren bij het opstarten een zeer hoge inschakelstroom verbruiken - doorgaans 6 tot 8 keer de volledige belastingsstroom gedurende 0,5 tot 2 seconden. De kabel zelf hoeft niet te worden gedimensioneerd voor deze inschakelstroom (de overstroombeveiliging regelt dat), maar de geleider moet worden gedimensioneerd op basis van de NEC Article 430-regels in plaats van standaard stroomtabellen.

Voor een enkele motor vereist NEC 430.22 dat de aftakkingsgeleider een afmeting heeft van minimaal 125% van de volledige belastingsstroom (FLC) van de motor zoals vermeld in NEC-tabellen 430.247–430.250 (niet de waarde op het typeplaatje, tenzij het typeplaatje lager is dan de tabelwaarde). Voor een eenfasemotor van 230 V met 5 pk vermeldt tabel 430.248 de FLC als 28 A. De geleider moet dan minimaal 28 × 1,25 = 35A aankunnen, wat wijst op 8 AWG koper.

Voor toepassingen met variabele frequentieaandrijving (VFD) gelden aanvullende overwegingen. VFD's genereren harmonische stromen die extra warmte in de geleiders produceren. Veel ingenieurs voegen een extra marge van 10-15% toe bovenop de standaardfactor van 125% bij het dimensioneren van kabels voor VFD-aangedreven motoren. Tussen de VFD-uitgang en de motor is doorgaans ook een afgeschermde kabel vereist om hoogfrequente ruis tegen te houden en lagerschade door common-mode-stromen te voorkomen.

Berekening spanningsval Diepe duik: lange kabeltrajecten

Voor kabellengtes van meer dan 50 voet (ongeveer 15 meter) wordt spanningsval vaak de dominante maatfactor – en niet de capaciteit. Dit geldt met name voor fotovoltaïsche (PV)-systemen op zonne-energie, landbouwfaciliteiten, buitenverlichting en industriële installaties met apparatuur die zich ver van het hoofdverdeelbord bevindt.

Berekening van de vereiste doorsnede van de geleider op basis van spanningsval

U kunt de spanningsvalformule herschikken om direct de vereiste geleiderdoorsnede te berekenen. Voor koper in een eenfasig systeem:

A (mm²) = (2 × L × I × ρ) / VD_max

Waarbij A het vereiste dwarsdoorsnedeoppervlak in mm² is, L de kabellengte in één richting in meters, I de belastingsstroom in ampère, ρ (rho) de soortelijke weerstand van koper = 0,0172 Ω·mm²/m (of 0,0282 voor aluminium) is, en VD_max de maximaal toegestane spanningsval in volt is.

Voorbeeld: Een pomp trekt 30A bij 230V en bevindt zich op 120 meter van het verdeelbord. Maximaal toegestane spanningsval = 3% × 230V = 6,9V.

EEN = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Rond af naar de volgende standaardmaat: 25 mm² koperen geleider.

Als diezelfde pomp zich op slechts 30 meter afstand had bevonden, levert de berekening 4,49 mm² op, afgerond naar 6 mm² – aanzienlijk kleiner en goedkoper. De kosten van onderdimensionering bij lange runs zijn het gevolg van energieverspilling en verslechtering van de prestaties van apparatuur, en niet alleen van oververhitting.

Spanningsdaling in PV-DC-systemen op zonne-energie

Bij zonne-energie-installaties is de afmeting van de DC-kabel van cruciaal belang voor de systeemefficiëntie. NEC Artikel 690 beveelt aan om de spanningsval in PV-broncircuits te beperken 2% of minder voor maximale energieoogst. Bij een daling van 2% op een 600V-stringsysteem is er slechts een daling van 12V over de hele kabel mogelijk. Bij een stringstroom van 9A en een lengte van 50 meter (enkele reis) zou de vereiste geleiderdoorsnede A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm² zijn, wat wijst op een PV-kabel van minimaal 2,5 mm² (USE-2 of PV Wire in de VS).

Hoe de kwaliteit van de kabelconstructie de maatberekeningen beïnvloedt

Bij het berekenen van de afmetingen van draadkabels wordt ervan uitgegaan dat de kabel voldoet aan de nominale specificaties. Dit betekent dat de geleider de juiste doorsnede heeft, dat de isolatie de juiste dikte en diëlektrische eigenschappen heeft en dat de weerstand per lengte-eenheid overeenkomt met de gepubliceerde waarden. In de praktijk varieert de kabelkwaliteit aanzienlijk tussen fabrikanten, en deze variabiliteit heeft rechtstreeks invloed op de vraag of uw berekeningen in het veld standhouden.

Geleidervulverhouding en stranding

Gestrande geleiders bestaan uit meerdere kleinere draden die in elkaar zijn gedraaid. De vulverhouding – het percentage van de nominale doorsnede dat daadwerkelijk door metaal wordt ingenomen – beïnvloedt de weerstand. Een gevlochten geleider van 2,5 mm² met een slechte bundelpakking kan een werkelijke metalen doorsnede hebben van slechts 2,3 mm², waardoor de weerstand met ongeveer 8-9% toeneemt vergeleken met de specificatie. Dit heeft een directe invloed op zowel de spanningsval als de thermische prestaties. Fabrikanten van premiumkabels meten de weerstand van de geleider volgens IEC 60228 of ASTM B8 om naleving te verifiëren.

Isolatiedikte en het extrusieproces

De isolatielaag wordt aangebracht via een draad- en kabelextruder — een machine die polymeerverbindingen (PVC, XLPE, LSZH of andere materialen) smelt en deze door een precisiematrijs rond de bewegende geleider dwingt. De kwaliteit van dit extrusieproces bepaalt de consistentie van de isolatiedikte, de oppervlakteafwerking en de hechting aan de geleider of binnenmantel.

Moderne draad- en kabelextrudersystemen die door toonaangevende fabrikanten worden gebruikt, zijn onder meer:

• Excentriciteitscontrole met gesloten lus : Laser- of capacitieve sensoren meten de concentriciteit van de isolatie in realtime en passen automatisch de matrijspositie aan om te corrigeren voor niet-gecentreerde coating.
• Smeltdruk- en temperatuurbewaking : Zorgt voor een consistente viscositeit van het mengsel door de matrijs heen, waardoor dunne plekken worden voorkomen die worden veroorzaakt door temperatuurvariaties in de extrudercilinder.
• Integratie van vonktesters : Hoogspanningsvonkentesters scannen 100% van de geproduceerde kabel in-line om gaatjes of dunne punten in de isolatie te detecteren voordat de kabel wordt opgerold.
• Diametermeetsystemen : Lasermicrometers meten continu de buitendiameter en sturen gegevens terug om de lijnsnelheid en de extruderuitvoer te regelen om de gespecificeerde diametertoleranties te behouden.

Wanneer u kabel aanschaft voor kritische toepassingen (industriële machines, gebouwbedrading, ondergrondse feeders), controleer dan altijd of de kabel voldoet aan de UL-, CSA- of IEC-certificeringen die zijn getest volgens de relevante normen. Door derden geteste en vermelde kabels garanderen dat de isolatie die wordt aangebracht door het draad- en kabelextruderproces voldoet aan de vereisten voor minimale dikte, diëlektrische sterkte en temperatuurbestendigheid.

XLPE versus PVC-isolatieprestaties

Isolatie van verknoopt polyethyleen (XLPE) wordt geproduceerd via een gespecialiseerd draad- en kabelextruderproces dat een vulkanisatiestap (verknoping) omvat, hetzij door stoomuitharding, droge stikstofuitharding (CCV-lijn), of uitharding door middel van silaanvocht. Door verknoping ontstaat een driedimensionaal polymeernetwerk dat XLPE oplevert aanzienlijk betere thermische prestaties dan PVC : XLPE-geïsoleerde stroomkabels zijn bestand tegen temperaturen van continu 90°C, 130°C tijdens overbelasting in noodgevallen en 250°C bij kortsluiting. PVC piekt bij 70°C voor standaardkwaliteiten.

Voor middenspanningskabels (1kV–35kV) is XLPE-isolatie geproduceerd op een drievoudige extrusiedraad en kabelextruderlijn - waarbij het halfgeleidende binnenscherm, de XLPE-isolatie en het halfgeleidende buitenscherm in één keer worden aangebracht - de industriestandaard. Deze single-pass-aanpak elimineert interfaceverontreiniging tussen lagen, een kritische factor voor diëlektrische hoogspanningsintegriteit.

Praktische voorbeelden van draadkabelgroottes per toepassing

De theorie wordt duidelijker met concrete toepassingsvoorbeelden voor verschillende installatietypen. De volgende uitgewerkte voorbeelden behandelen de meest voorkomende scenario's die u tegenkomt in residentiële, commerciële en industriële omgevingen.

Residentieel keukencircuit (120V, 20A)

NEC 210.11(C)(1) vereist ten minste twee 20A-circuits voor kleine apparaten in keukens. Kabel: 12 AWG / 2 koper, type NM-B (Romex), 20A zekering. De kabel die vanaf het paneel loopt, is doorgaans 9 tot 18 meter lang in een eengezinswoning. Spanningsval bij 20 A over 18 meter: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75 V, wat 3,96% . Aanvaardbaar voor de meeste ladingen keukenapparatuur. Voor een meer conservatieve installatie of waar de afstand groter is dan 25 meter, upgrade naar 10 AWG.

EV-laadstation (240V, 48A continu)

Een niveau 2 EV-lader van 11,5 kW verbruikt 48 A bij 240 V. Als continue belasting: 48A × 1,25 = 60A minimale geleidercapaciteit. Selecteer 6 AWG koper THWN-2 in leiding. Voor een traject van 15 meter van paneel naar garage, spanningsval = (2 × 50 × 0,491 × 48) / 1.000 = 2,36V = 0,98% – ruim binnen de perken. De 6 AWG-grootte wordt in dit geval bepaald door de capaciteit en niet door de spanningsval.

Industriële transportmotor (400 V, 3-fase, 22 kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Pas 125% motorfactor toe: 39,7 × 1,25 = 49,6A. Selecteer een koperen geleider van 10 mm² (nominaal 52A in drie-aderige kabel volgens IEC 60364). De kabellengte bedraagt ​​85 meter van MCC naar motor. Spanningsval = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% — binnen de limiet van 3%. De keuze voor 10 mm² wordt bevestigd door zowel de capaciteits- als de spanningsvalvereisten.

Ondergrondse voeding (240V, 100A, 50 meter)

Een 100A-subpaneeltoevoer met aluminium geleiders in schema 40 PVC-buis begraven op 24 inch. Vereiste capaciteit: 100A. Aluminium geleider 1/0 AWG heeft een nominaal vermogen van 120 A bij 75 °C — voldoet aan de capaciteit. Controle spanningsval: 1/0 AWG aluminium R = 0,327 Ω/1.000 ft. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81V = 4,09% . Overschrijdt de aanbevolen 3%. Upgrade naar 2/0 AWG aluminium (R = 0,259 Ω/1.000 ft): VD = 7,77V = 3,24% — nog steeds marginaal. Gebruik 3/0 AWG-aluminium (R = 0,205 Ω/1.000 ft): VD = 6,15V = 2,56% — acceptabel.

Overwegingen bij kortsluiting en foutstroom bij kabelafmetingen

Voor midden- en hoogspanningskabels, en voor industriële laagspanningskabels in de buurt van grote transformatoren, moet de geleider ook zo gedimensioneerd zijn dat hij bestand is tegen de thermische energie van foutstroom gedurende de tijd die het beveiligingsapparaat nodig heeft om de fout te verhelpen. Dit heet de thermische kortsluiting controleer.

De formule is: A (mm²) = (I_sc × √t) / K , waarbij I_sc de verwachte kortsluitstroom in ampère is, t de fouthersteltijd in seconden is, en K een materiaalconstante is (K = 115 voor PVC-geïsoleerde koperen geleiders vanaf 30°C; K = 135 voor XLPE-geïsoleerd koper).

Voorbeeld: Een kabel voedt een paneel met een verwachte kortsluitstroom van 25 kA, en de stroomopwaartse onderbreker wordt binnen 0,2 seconden uitgeschakeld. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Hiervoor is een koperen geleider van minimaal 120 mm² vereist, ongeacht de belastingsstroom. In de buurt van grote industriële transformatoren of hoofdschakelborden is de kabelkeuze vaak afhankelijk van de kortsluitafmetingen.

Veel voorkomende fouten bij het berekenen van de draadkabelgrootte

Het begrijpen van de berekeningsmethode is slechts het halve werk. Praktische fouten in het veld leiden tot te kleine of te grote kabels, zelfs als de ingenieur de formules correct toepast.

• Gebruik van typeplaatjestroom in plaats van NEC-tabel FLC voor motoren: NEC 430.22 vereist specifiek het gebruik van de NEC-tabelwaarde, en niet van het typeplaatje, tenzij het typeplaatje lager is. Het gebruik van de lagere stroomsterkte op het typeplaatje van een motor met een hoger rendement en het te klein maken van de kabel is een overtreding van de code.
• Vergeten om bundelvermindering toe te passen: Het installeren van zes THHN-geleiders in één leiding en het dimensioneren ervan voor individuele capaciteit is een veel voorkomende fout. De bundelfactor van 0,80 vermindert hun effectieve capaciteit, waardoor grotere geleiders nodig zijn.
• Houdt geen rekening met toekomstige belastinggroei: Een circuit met een capaciteit van 95% van de geleider laat geen ruimte over voor extra apparatuur. De beste praktijk in de sector is om kabels te dimensioneren tot niet meer dan 80% van de nominale capaciteit onder normale bedrijfsomstandigheden.
• AWG- en metrische waarden combineren in dezelfde formule: Het gebruik van AWG-weerstandswaarden (in Ω/1.000 voet) met metrische lengtes (in meters) zonder conversie levert enorm onjuiste resultaten op. Bevestig altijd eenheden voordat u gaat berekenen.
• Omgevingstemperatuur negeren: Kabel geïnstalleerd in een zolderruimte bij een omgevingstemperatuur van 50°C in plaats van de standaard basislijn van 30°C vereist een aanzienlijke reductie. Een 12 AWG THHN met een nominaal vermogen van 30 A bij 30 °C kan slechts 23 A leveren bij een omgevingstemperatuur van 50 °C — een reductie van 23%.
• Kabel van mindere kwaliteit kopen: Kabels van niet-geverifieerde fabrikanten kunnen een daadwerkelijke geleiderdoorsnede hebben die 10-15% onder de nominale waarde ligt als gevolg van een slechte controle van de draadtrek- en extrusieprocessen. Koop altijd UL-gecertificeerde of IEC-gecertificeerde kabels van traceerbare bronnen.

Beknopte referentie: Samenvatting van de keuze van de kabelmaat

Voor een snelle referentie op locatie geeft de volgende tabel een overzicht van veelvoorkomende belastingscenario's en de minimale kabelgroottes die vereist zijn onder typische omstandigheden (koperen geleider, 75°C isolatie, 30°C omgevingstemperatuur, enkel circuit in kabelgoot, lengte tot 15 meter).
