Hoe diep zijn kabeldraden? Installatiedieptegids

Het directe antwoord: hoe diep worden kabeldraden begraven?

Kabeldraden worden begraven op diepten variërend van 6 inch (15 cm) tot 36 inch (91 cm) afhankelijk van het kabeltype, de toepassing, het spanningsniveau en de lokale codevereisten. In woonomgevingen kan de laagspanningsbedrading slechts 15 cm onder het maaiveld liggen, terwijl hoogspanningstransmissielijnen 36 inch of dieper kunnen worden geïnstalleerd. De National Electrical Code (NEC) in de Verenigde Staten stelt minimale ingraafdieptes vast die aanzienlijk variëren per kabeltype en installatieomgeving.

Het begrijpen van deze diepten is niet alleen een kwestie van naleving; het heeft rechtstreeks invloed op de veiligheid, duurzaamheid en de prestaties van de kabel op de lange termijn. Kabels vervaardigd met precisie draad- en kabelextruder zijn ontworpen met specifieke isolatiediktes en mantelmaterialen die zijn ontworpen om de mechanische en omgevingsbelastingen van ondergrondse installatie op deze voorgeschreven diepten te weerstaan.

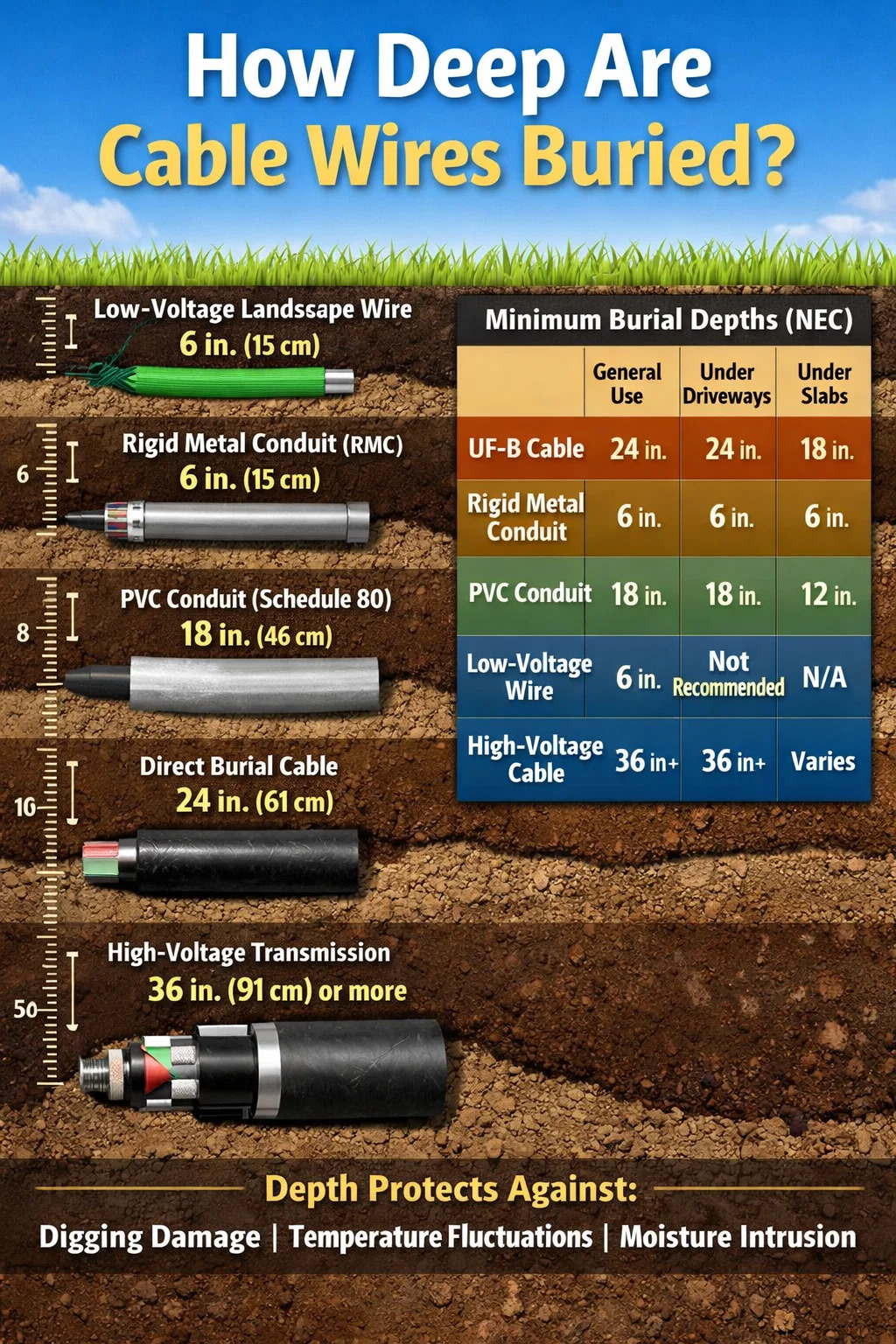

Hieronder vindt u een korte samenvatting van de standaard minimale ingraafdieptes volgens NEC Tabel 300.5:

Waarom de diepte van de begrafenis belangrijker is dan de meeste mensen denken

De ingraafdiepte is geen willekeurige regel die is bedacht door codeschrijvers. Het bestaat omdat kabels te maken krijgen met een complex geheel van fysieke bedreigingen zodra ze ondergronds worden geplaatst. Oppervlakteactiviteit – voetverkeer, voertuigen, tuingereedschap, vries-dooicycli, gravende dieren – genereren allemaal mechanische krachten die afnemen met de diepte. Een kabel die 15 cm onder het oppervlak van een gazon ligt, loopt een ernstig risico door een standaard tuinschop. Diezelfde kabel van 24 inch is goed beschermd.

Naast mechanische schade is ook de diepte bepalend thermische stabiliteit . De bodemtemperatuur fluctueert dramatisch aan het oppervlak. In veel Noord-Amerikaanse klimaten kan de bovenste 30 centimeter grond tussen winter en zomer schommelen van onder het vriespunt tot boven de 30°C (86°F). Deze extreme temperaturen zorgen ervoor dat kabelisolatie en mantelmaterialen uitzetten, samentrekken en uiteindelijk barsten of verharden als ze niet geschikt zijn voor dergelijke omstandigheden. Kabels geproduceerd door een modern draad- en kabelextruder gebruik verknoopt polyethyleen (XLPE) of gespecialiseerde PVC-verbindingen die bestand zijn tegen thermische degradatie, maar zelfs deze materialen profiteren van de gebufferde temperatuuromgeving die een grotere ingraafdiepte biedt.

Vocht is een andere kritische factor. Op ondiepe diepten worden kabels blootgesteld aan sijpelend oppervlaktewater, irrigatie en pooling. Hoewel directe ingraafkabels van nature waterdicht zijn, zorgt herhaalde nat-droogcycli door de jaren heen nog steeds voor degradatie van connectoren, aansluitingen en niet-afgedichte secties. Nutsbedrijven en aannemers die infrastructuurkabels op 30 tot 36 inch installeren, melden een aanzienlijk lagere incidentie van vochtgerelateerde storingen vergeleken met residentiële installaties op minimale codedieptes.

Soorten ondergrondse kabels en hun specifieke dieptevereisten

Niet alle kabels zijn gelijk gemaakt, en de verschillen in constructie zijn rechtstreeks toe te schrijven aan de manier waarop ze worden vervaardigd draad- en kabelextruder configuraties — vertaalt zich rechtstreeks in verschillende dieptevereisten en begraafgeschiktheid.

UF-B-kabel (ondergrondse feeder).

UF-B-kabel is de meest voorkomende kabel voor directe ingraving die wordt gebruikt in de woningbouw in de Verenigde Staten. De aanduiding "B" geeft aan dat het geschikt is voor ondergrondse begraving zonder leiding. De geleiders zijn afzonderlijk geïsoleerd en vervolgens is het hele geheel omhuld met een stevige thermoplastische mantel die bestand is tegen vocht, schimmels en corrosie. De NEC vereist dat UF-B minimaal wordt begraven 24 inch wanneer het zonder leiding wordt uitgevoerd. Deze diepte biedt voldoende bescherming tegen routinematige graafactiviteiten en oppervlaktebelastingen.

Typische toepassingen zijn onder meer circuits voor buitencontactdozen, subpanelen in garages, voedingen voor bijgebouwen en tuinverlichting op hogere spanningen. Een 12/2 UF-B-kabel die een buitencircuit van 20 ampère naar een vrijstaande garage voedt, moet gedurende de hele lengte over de volledige lengte van 60 cm worden ingegraven, ook onder eventuele beplanting, paden of gras.

THWN/THHN-draad in leiding

THWN en THHN zijn individuele geleiders die bedoeld zijn voor gebruik in leidingen; ze zijn niet geschikt voor alleen directe ingraving. Echter, wanneer geïnstalleerd in stijve metalen buis (RMC) staat de NEC een ingraafdiepte van slechts toe 6 inch . Dit komt omdat de leiding zelf de mechanische bescherming biedt die de diepte anders zou bieden. RMC in een sleuf van 6 inch is veel beter bestand tegen een schopaanval dan blote kabel op 24 inch.

Schedule 80 PVC-buis biedt een middenweg: slagvaster dan Schedule 40, er is een minimale ingraving van 18 inch vereist. Schedule 40 PVC-buis, het meest algemeen verkrijgbare type, moet bij algemeen gebruik op 18 inch worden ingegraven en op 12 inch onder beton.

Laagspannings-landschaps- en irrigatiekabels

Kabels die werken onder de 30 volt – zoals die worden gebruikt voor tuinpadverlichting, landschapsluidsprekers en druppelirrigatiecontrollers – mogen op slechts enkele meters ingegraven worden. 6 inch . De logica hier is dat de lage spanning een minimaal risico op schokken met zich meebrengt. Toch is 15 cm nauwelijks voldoende om aan het meeste tuingereedschap te ontsnappen. Veel professionele tuinarchitecten begraven laagspanningskabels op 8 tot 10 inch als een praktische veiligheidsmarge, vooral in gebieden die onderhevig zijn aan bebouwing.

Telecommunicatie- en datakabels

Ingegraven telefoon-, glasvezel- en datakabels volgen hun eigen normen, doorgaans vastgesteld door het installerende nutsbedrijf of de Telecommunications Industry Association (TIA). Glasvezelkabels worden vaak begraven 18 tot 36 inch , waarbij diepere installatie vereist is onder wegen en opritten. Deze kabels worden geproduceerd met behulp van zeer gespecialiseerde draad- en kabelextrudersystemen die meerdere bufferlagen, versterkingselementen en buitenmantels toepassen die zijn geoptimaliseerd voor grondcontact en knaagdierresistentie.

Hoogspanningstransmissiekabels

Ondergrondse transmissiekabels met spanningen van meer dan 2.000 volt vallen onder de technische specificaties van nutsbedrijven in plaats van de residentiële NEC. Typische begraafdieptes variëren van 36 inch tot 60 inch (91 tot 152 cm) , en bij sommige stedelijke kanaalbankinstallaties kan de bovenkant van de kanaalbank 30 inch onder het maaiveld zitten, terwijl de kabels naar binnen nog dieper lopen. Deze kabels behoren tot de meest complexe producten die worden vervaardigd op grootschalige draad- en kabelextruderlijnen, met XLPE-isolatie, metalen afscherming, bepantsering en meerlaagse buitenmantels.

Hoe draad- en kabelextrudertechnologie de prestaties van ondergrondse kabels definieert

Het vermogen van een kabel om op elke ingraafdiepte te overleven hangt vrijwel volledig af van de manier waarop deze is vervaardigd. EEN draad- en kabelextruder is de kernmachine bij de productie van kabels: het smelt thermoplastische of thermohardende verbindingen en brengt deze gelijkmatig aan over geleiders onder nauwkeurig gecontroleerde temperatuur-, druk- en snelheidsomstandigheden. De kwaliteit van dit proces bepaalt de consistentie van de isolatiedikte, de hechting van de mantel, de vrije doorsneden en de weerstand tegen omgevingsfactoren.

Extrudertypen die worden gebruikt bij de productie van ondergrondse kabels

Er worden verschillende categorieën draad- en kabelextruders gebruikt, afhankelijk van het isolatiemateriaal en het kabeltype:

• Enkelschroefsextruders — De meest gebruikelijke configuratie voor het aanbrengen van PVC-, polyethyleen- of TPE-mantels op kabels. Een roterende schroef smelt en transporteert de verbinding door een matrijs bij de geleider. Ze worden gebruikt voor UF-B-buitenmanteltoepassingen, laagspanningskabels en bedrading voor algemene doeleinden.
• Tandem- en driekoppige extruderlijnen — Gebruikt voor meerlaagse kabelconstructies, waarbij isolatie, halfgeleidende lagen en buitenmantels na elkaar of gelijktijdig moeten worden aangebracht. Deze zijn essentieel voor de productie van ondergrondse midden- en hoogspanningskabels waarbij de laagintegriteit rechtstreeks van invloed is op de diëlektrische prestaties.
• CV-lijnen (continue vulkanisatie). — Een gespecialiseerd draad- en kabelextrudersysteem dat wordt gebruikt voor XLPE-geïsoleerde kabels. Na extrusie gaat de kabel door een verwarmde buis gevuld met stikstof of stoom waar vernetting plaatsvindt. XLPE dat op deze manier wordt geproduceerd, is bestand tegen geleidertemperaturen tot 90°C continu en tot 250°C onder kortsluitingsomstandigheden – eigenschappen die essentieel zijn voor ondergrondse transmissiekabels.
• Bovenleiding continue vulkanisatielijnen (CCV). — Een variant waarbij de kabel door een kettingvormige buis loopt, waarbij gebruik wordt gemaakt van de zwaartekracht om de kabelgeometrie tijdens het vernetten te behouden. Deze worden gebruikt voor de meest veeleisende hoogspanningskabels, inclusief kabels die op 36 inch of meer ingegraven zijn voor netwerkinfrastructuur.

Isolatiematerialen en geschiktheid voor begrafenissen

De samenstelling die in een draad- en kabelextruder wordt gevoerd, bepaalt de geschiktheid van de uiteindelijke kabel voor specifieke ingraafdieptes en omgevingen:

Een draad- en kabelextruder moet extreem nauwe toleranties op de wanddikte handhaven – doorgaans ±5% of beter voor stroomkabels – omdat ongelijkmatige isolatie plaatselijke elektrische spanningspunten creëert die jaren na installatie tot diëlektrische storingen kunnen leiden. Voor kabels die op diepte zijn begraven, is het detecteren en repareren van dergelijke defecten duur en verstorend, waardoor de productiekwaliteit in de extruderfase de allerbelangrijkste factor is voor de betrouwbaarheid van ondergrondse kabels op de lange termijn.

Regionale variaties en codeverschillen buiten de NEC

De NEC biedt een basislijn voor de begraafdiepte in de Verenigde Staten, maar het is niet de enige toepasselijke norm – en in veel gevallen is het niet eens de strengste. Lokale wijzigingen, overheidsvoorschriften, eisen inzake erfdienstbaarheid en internationale normen kunnen allemaal de vereiste ingraafdiepte vergroten tot boven de NEC-minima.

Amerikaanse lokale amendementen

Veel rechtsgebieden nemen de NEC over met lokale wijzigingen. Californië heeft bijvoorbeeld aanvullende vereisten via Titel 24 die bij bepaalde toepassingen een diepere begraving kunnen vereisen. Sommige gemeenten in de noordelijke staten hebben een diepere begraving nodig om rekening te houden met de diepte van de vorstlijn - in Minnesota of Maine, waar de vorstpenetratie 48 tot 60 inch kan bereiken, duwen nutsvoorzieningen en sommige wooncodes de begraafdieptes tot ver boven de NEC-minima om vorstgerelateerde schade te voorkomen.

Internationale normen

Buiten de Verenigde Staten variëren de vereisten voor ondergrondse kabeldiepte aanzienlijk:

• Verenigd Koninkrijk (BS 7671 / IET-bedradingsvoorschriften): Kabels in tuinen moeten minimaal worden ingegraven 450 mm (ongeveer 18 inch) , terwijl kabels onder wegen 600 mm (ongeveer 24 inch) nodig hebben met extra mechanische bescherming zoals kabeltegels of waarschuwingstape.
• Duitsland (DIN VDE-normen): Stroomkabels worden over het algemeen op minimaal 600 mm ingegraven, waarbij 1000 mm (ongeveer 39 inch) vereist is onder wegen en openbare ruimtes.
• Australië (AS/NZS 3000): Minimale diepten variëren van 500 mm voor kabels in kabelgoten in tuinen tot 900 mm voor kabels onder toegangsgebieden voor voertuigen.
• China (GB-normen): Ondergrondse laagspanningskabels zijn doorgaans vereist op 700 mm, terwijl hoogspanningskabels in stedelijke gebieden 1000 mm of dieper moeten zijn.

Deze verschillen weerspiegelen niet alleen de regelgevingstraditie, maar ook de bodemgesteldheid, de verkeersbelasting en de aard van lokale bodemverstoringsactiviteiten. Landen met een dichte stedelijke infrastructuur neigen naar diepere eisen, omdat de gevolgen van kabelschade – verstoorde stroomtoevoer naar duizenden mensen – de extra installatiekosten rechtvaardigen.

Praktische installatieoverwegingen bij het ingraven van kabeldraden

Het kennen van de benodigde diepte is slechts het startpunt. Het correct uitvoeren van een ondergrondse kabelinstallatie omvat een reeks beslissingen en voorzorgsmaatregelen die bepalen of de kabel betrouwbaar presteert gedurende de beoogde levensduur van 20 tot 40 jaar.

Voorbereiding van greppels en bodembedekking

De kwaliteit van de sleufbed is bijna net zo belangrijk als de diepte. Kabels mogen nooit op rotsachtige of oneffen grond rusten, omdat dit na verloop van tijd puntcontactspanning zou kunnen veroorzaken. De standaardpraktijk vereist een bed van 75 mm (3 inch) fijn zand of afgeschermde grond onder de kabel, met een soortgelijke bedekking van zand erboven voordat de greppel wordt opgevuld met inheemse grond. Voor hoogspanningskabels kan dit zandbed 150 mm (6 inch) of meer zijn. Dit is niet alleen gespecificeerd voor mechanische bescherming, maar omdat de gecompacteerde, uniforme opvulling een consistentere thermische geleidbaarheid biedt - belangrijk voor kabels waarbij de warmtedissipatie van de stroomstroom de capaciteitsclassificaties beïnvloedt.

Waarschuwingstape en markeringssystemen

Op een diepte van 12 inch boven de kabel moeten installateurs detecteerbare ondergrondse waarschuwingstape aanbrengen. Deze heldere plastic tape – meestal geel voor elektriciteit, oranje voor communicatie – waarschuwt toekomstige gravers voordat ze de kabel bereiken. Voor hoogwaardige of hoogspanningsinstallaties wordt magnetisch detecteerbare tape of tracerdraad toegevoegd om elektronische lokalisatie met een kabelzoekinstrument mogelijk te maken zonder uitgraven.

Strategieën voor dieptereductie met behulp van Conduit

Waar graven tot de volledige 24-inch diepte onpraktisch is - zoals door gevestigde landschapsarchitectuur, onder patio's of in de buurt van boomwortels - zorgt de overschakeling op stijve metalen leidingen ervoor dat de ingraafdiepte daalt tot slechts 15 cm. Dit is een legitieme en veelgebruikte strategie. De leiding moet op de juiste wijze waterdicht zijn gemaakt bij de verbindingen en moet zijn voorzien van passende in- en uitgangsfittingen. Elk punt waar een kabel overgaat van een kabelgoot naar een directe ingraving moet zorgvuldig worden beheerd, aangezien dit knooppunt een veelvoorkomend faalpunt is.

Bel voordat u gaat graven

Voordat u een sleuf gaat graven voor het ingraven van kabels, is het niet optioneel om contact op te nemen met een nutsbedrijf; dit is in de meeste rechtsgebieden wettelijk verplicht. In de Verenigde Staten, bellen 811 (het nationale "Call Before You Dig" -nummer) activeert de markering van alle ondergrondse leidingen in het werkgebied binnen 2 tot 3 werkdagen. Nutskabels (gas, elektriciteit, water, telecom) kunnen begraven liggen op diepten die verschillen van wat de normen vereisen, omdat ze zijn geïnstalleerd onder oudere codes, door verschillende aannemers of in niet-standaard configuraties. Bestaande ondergrondse kabels worden routinematig aangetroffen op een diepte tussen 30 en 50 cm, zelfs wanneer de huidige code 24 inch zou vereisen.

Verbindingen en verbindingen onder niveau

De NEC staat directe ingravingsverbindingen toe voor UF-B-kabels, op voorwaarde dat deze zijn gemaakt met de vermelde ondergrondse splitsingskits: waterdichte, met gel gevulde connectoren of krimpkousen die de ingravingswaarde van de kabel bij de verbinding behouden. De beste praktijken in de sector ontmoedigen echter waar mogelijk ondergrondse verbindingen sterk. Elke verbinding is een potentieel zwak punt. Voor lange kabeltrajecten moeten doorlopende lengtes worden gebruikt vanaf een toegankelijke aansluitdoos of trekdoos op maaiveldniveau, wanneer de lengte dit toelaat. In de grond geïnstalleerde aansluitdozen moeten geschikt zijn voor natte of vochtige locaties en toegankelijk gehouden worden.

Hoe de kabelconstructie vanaf de extruderlijn de selectie van de ingraafdiepte beïnvloedt

Een installateur die kiest tussen verschillende kabelproducten voor een ondergrondse toepassing, kiest in feite tussen verschillende productiefilosofieën. Een kabel die met hoge precisie is geproduceerd draad- en kabelextruder lijn met strenge procescontroles zal een uniformere isolatie, een betere hechting van de mantel en consistentere elektrische en mechanische prestaties hebben dan een exemplaar dat tegen lagere kwaliteitsnormen is geproduceerd – zelfs als beide technisch gezien dezelfde beoordeling en vermelding hebben.

Twee UF-B-kabels met dezelfde AWG en spanningswaarde kunnen bijvoorbeeld aanzienlijk verschillen in:

• Concentriciteit van de jas — Hoe gecentreerd de geleider zich binnen de isolatie bevindt. Een slechte concentriciteit als gevolg van inconsistente uitlijning van de extrudermatrijs creëert dunne plekken die kwetsbaar zijn voor diëlektrische doorslag.
• Uniformiteit van de dikte van de jas — Een buitenmantel die rond de omtrek varieert van 0,8 mm tot 1,4 mm, biedt ongelijkmatige mechanische bescherming. Premium kabels geproduceerd op CNC-gestuurde extruderlijnen houden de dikte van de mantel binnen ± 0,05 mm.
• Materiaal samengestelde kwaliteit — De specifieke formulering van PVC- of PE-verbindingen, inclusief UV-stabilisatoren, het type weekmaker en het vulmiddelgehalte, heeft rechtstreeks invloed op hoe de kabel zich in de loop van de tijd in ondergrondse omgevingen houdt. Goedkopere verbindingen kunnen de initiële tests doorstaan, maar worden sneller afgebroken in echte bodemomgevingen.
• Dirigent kwaliteit — Zuurstofvrij of hooggeleidend koper dat met nauwkeurige toleranties is getrokken, is beter bestand tegen oxidatie dan koper van lagere kwaliteit, vooral op ondergrondse verbindingspunten en aansluitingen waar langdurige opbouw van contactweerstand oververhitting kan veroorzaken.

Bij het selecteren van kabels voor een ingravingstoepassing – vooral een kabel die na installatie moeilijk toegankelijk zal zijn – zijn de herkomst van de kabel en de productiekwaliteit legitieme selectiecriteria, en niet alleen marketingoverwegingen. Kabels van fabrikanten die investeren in moderne draad- en kabelextrudertechnologie, in-line vonktests en excentriciteitsbewakingssystemen bieden meetbaar betere ondergrondse prestaties op de lange termijn.

Veel voorkomende fouten die leiden tot kabelstoringen

Het merendeel van de defecten aan ondergrondse kabels in residentiële en licht commerciële toepassingen is te wijten aan een klein aantal installatiefouten in plaats van aan productdefecten. Het begrijpen van deze faalwijzen helpt verklaren waarom er eisen aan de ingraafdiepte bestaan ​​en waarom het strikt naleven ervan belangrijk is.

• Onvoldoende diepte: De meest voorkomende fout. Huiseigenaren en soms aannemers begraven de kabel op 30 of zelfs 20 centimeter om tijd te besparen, maar binnen een paar jaar wordt de kabel beschadigd door routinematig tuinwerk. Eén enkele schop die een ondergrondse 12/2 UF-B doorsnijdt en die een buitenstopcontact voedt, kan een storing veroorzaken die stroomonderbrekers activeert, aangesloten apparatuur beschadigt of in het ergste geval brand veroorzaakt als de overstroombeveiliging niet correct werkt.
• Het verkeerde kabeltype gebruiken: Standaard NM-B (Romex) is een binnenkabel en staat niet op de lijst voor directe ingraving, maar wordt toch regelmatig aangetroffen in ondergrondse installaties. NM-B mist de stevige thermoplastische mantel van UF-B en zal snel afbreken bij blootstelling aan bodemvocht – doorgaans binnen 2 tot 5 jaar.
• Onvoldoende aanvulling: Direct opvullen met rots- of kleigrond zonder zandbodem creëert mechanische puntspanningen en, in kleigronden, wateroverlast rond de kabel, waardoor de afbraak van de mantel wordt versneld.
• Bescherming tegen overslaan bij overgangen: Wanneer ondergrondse kabels een gebouw binnenkomen of overgaan van ondergronds naar bovengronds, moeten deze worden beschermd door een kabel die minstens 20 cm boven het afgewerkte niveau uitsteekt. Onbeschermde kabels op niveau-overgangen zijn zeer kwetsbaar voor fysieke schade, UV-degradatie en vochtinfiltratie.
• Geen documentatie van kabelroutes: Als de kabelroutes niet worden gefotografeerd of geschetst vóór het opvullen, betekent dit dat toekomstige huiseigenaren of aannemers zonder een lokalisatiedienst niet kunnen weten waar de kabels begraven liggen. En lokalisatiediensten kunnen kleine woonkabels op ondiepe diepte niet altijd vinden.

Dieptevereisten voor specifieke situaties en kabeltrajecten

Verschillende locaties binnen één installatie kunnen verschillende ingraafdieptes vereisen, wat betekent dat een enkele kabel die over een perceel loopt mogelijk van diepte moet veranderen als deze verschillende terreintypes doorkruist.

Onder gazons en tuinen

UF-B op 24 inch is de standaard voor gazons. Op deze diepte zijn typische gazonbeluchtingsapparatuur, verticuteermachines en de meeste tuingereedschappen vrij. Verhoogde tuinbedden die regelmatig tot 12 of 18 inch worden uitgegraven, vormen echter een risico. Het wordt sterk aanbevolen om de kabel eromheen te leggen in plaats van onder de plantbedden.

Onder opritten en toegangsgebieden voor voertuigen

UF-B onder opritten vereist nog steeds 24 inch. Veel installateurs stappen echter over op starre kabelgoten voor het kruisen van opritten, zowel om mechanische bescherming te bieden tegen belasting van voertuigen als om toekomstige kabelvervanging mogelijk te maken zonder dat er door het oppervlak van de oprit hoeft te worden gegraven. Een tijdens de aanleg van de oprit geïnstalleerde kabeldoorvoer onder de oprit kost zeer weinig; het toevoegen van een achteraf kan $ 500 tot $ 2.000 kosten aan het zagen en restaureren van beton of asfalt.

Onder betonplaten

Wanneer een kabel onder een bestaande of geplande betonplaat (geen oprit) loopt, mag UF-B op 18 inch worden ingegraven en PVC-buizen op 12 inch. De plaat zelf biedt een aanzienlijke mechanische bescherming, wat de verminderde diepte rechtvaardigt. Kabels onder platen moeten waar mogelijk in leidingen worden geïnstalleerd om vervanging mogelijk te maken; een kabelstoring onder een betonnen vloer is uiterst kostbaar om te repareren als de kabel direct ingegraven is.

Binnenleiding onder door irrigatie gecontroleerde gebieden

In commerciële landschapsinstallaties met automatische irrigatie worden ondergrondse kabelzones vaak verstoord voor reparaties aan de irrigatie. Het specificeren van leidingen en het vergroten van de ingraafdiepte tot 90 cm in deze gebieden vermindert het risico op onbedoelde kabelschade tijdens irrigatieonderhoud aanzienlijk – een veel voorkomende en dure fout bij het beheer van commercieel onroerend goed.

De rol van draagvermogen en warmte bij het bepalen van de ingraafdiepte voor stroomkabels

Bij stroomkabels die aanzienlijke stroom voeren, heeft de ingraafdiepte een wisselwerking capaciteit — de maximale stroom die een kabel kan dragen zonder de temperatuurspecificatie te overschrijden. Ondergrondse kabels dissiperen warmte naar de omringende grond in plaats van naar lucht, en de thermische weerstand van de bodem varieert afhankelijk van het vochtgehalte, de verdichting en de samenstelling. De NEC-capaciteitstabellen voor ondergrondse kabels gaan uit van specifieke thermische weerstandswaarden en ingraafdieptes van de bodem.

Een kabel die op 24 inch in normale grond is begraven, kan doorgaans meer stroom transporteren dan dezelfde kabel die op 6 inch is begraven, omdat diepere grond stabielere en over het algemeen lagere temperaturen handhaaft, waardoor de warmteafvoer wordt verbeterd. Nutsingenieurs die gedetailleerde berekeningen van de capaciteit voor ondergrondse feeders uitvoeren, houden rekening met de ingraafdiepte als primaire variabele. Voor een 500 kcmil XLPE-geïsoleerde kabel — geproduceerd op een draad- en kabelextruderlijn met een grote diameter — het verschil tussen begraven op 30 inch versus 18 inch in droge zandgrond kan een 10 tot 15% toename van de toegestane capaciteit , wat zich direct vertaalt in de capaciteit om meer belasting te bedienen zonder dat een grotere en duurdere geleider nodig is.

Dit is de reden waarom kabelinstallatiespecificaties voor nutsvoorzieningen routinematig vragen om diepten die veel verder gaan dan de minimumnormen. De extra diepte is niet alleen maar voorzichtigheid; het is technische optimalisatie die het rendement op investeringen in geleidermateriaal maximaliseert en tegelijkertijd de levensduur verlengt door de bedrijfstemperaturen lager te houden.
