Veroorzaakt het inwikkelen van elektrische kabels schade? Wat u moet weten

Het korte antwoord: kabels omwikkelen is veilig, maar alleen als het op de juiste manier wordt gedaan

Het inwikkelen van elektrische kabels en verlengdraden veroorzaakt niet per definitie schade of veiligheidsrisico's. Hoe je ze inpakt, maakt echter een enorm verschil. Strak oprollen, onder scherpe hoeken buigen of kabels bundelen terwijl ze onder belasting staan, kunnen warmte genereren, de isolatie aantasten en de levensduur van de draad verkorten. De hoofdoorzaak van de meeste kabelgerelateerde storingen is niet het wikkelen zelf, maar een onjuiste wikkeltechniek in combinatie met een kabelconstructie van lage kwaliteit.

Om te begrijpen waarom sommige kabels tientallen jaren standhouden terwijl andere binnen een jaar rafelen, oververhit raken of kapot gaan, moeten we kijken naar twee onderling verbonden factoren: hoe kabels worden opgeslagen en beheerd bij dagelijks gebruik, en hoe de kabel in de eerste plaats werd vervaardigd - met name de rol van de draad- en kabelextruder bij het bepalen van de structurele integriteit van het eindproduct.

Waarom de manier waarop u kabels wikkelt er eigenlijk toe doet

Elektrische kabels en verlengdraden zijn niet alleen metalen geleiders. Het zijn gelaagde systemen – een geleiderkern omgeven door isolatie, soms met extra afscherming of ommanteling – en elke laag heeft fysieke toleranties. Wanneer u een kabel wikkelt, oefent u tegelijkertijd mechanische spanning uit op al deze lagen.

Warmteophoping in opgerolde verlengdraden

Een van de meest gedocumenteerde risico's bij het wikkelen van kabels is thermische accumulatie. Wanneer een verlengsnoer is opgerold en nog steeds is aangesloten op een stroomcircuit, gedraagt ​​het zich als een inductor: de warmte die wordt gegenereerd door elektrische weerstand kan niet zo efficiënt worden afgevoerd als in een niet-opgerolde toestand. Een volledig opgerold verlengsnoer van 13 ampère dat bijna zijn nominale belasting draagt, kan temperaturen bereiken die 30–50 °C hoger zijn dan wanneer dezelfde kabel plat ligt. Dit is de reden waarom op verlengkabelhaspels die in Groot-Brittannië en de EU worden verkocht, expliciete waarschuwingen staan ​​dat ze volledig moeten worden uitgerold voordat ze onder zware belasting worden gebruikt.

De warmteopbouw versnelt de afbraak van de isolatie. De meeste standaard PVC-isolatie is geschikt voor continu gebruik bij 70°C. Herhaalde oververhittingscycli zorgen ervoor dat het PVC broos wordt, barst en uiteindelijk de geleider blootlegt, waardoor een schok- en brandgevaar ontstaat dat jaren na de aanvankelijke schade uit het niets lijkt te komen.

Mechanische spanning op de geleider en isolatie

Buigradius is een cruciale specificatie voor elke kabel. Elk draadtype heeft een minimale buigradius – de krapste bocht die het kan verdragen zonder permanente vervorming. Het strak wikkelen van kabels rond een klein haakje, een kabelhaspelnaaf met een smalle kern of zelfs uw eigen arm kan deze minimale buigradius schenden. De gevolgen zijn onder meer:

• Microbreuken in individuele draadstrengen in de geleider
• Spanningsscheuren in de isolatiemantel, vooral in koude omgevingen
• Delaminatie van de mantel van de isolatie bij meerlaagse kabels
• Verhoogde weerstand op beschadigde punten, wat leidt tot plaatselijke verwarming

Voor standaard flexibele kabels van 1,5 mm² die gewoonlijk worden gebruikt in verlengsnoeren voor huishoudelijk gebruik, is de aanbevolen minimale buigradius doorgaans 15–20 mm. De meeste mensen wikkelen kabels in lussen die veel kleiner zijn dan dit, zonder zich te realiseren welke schade ze op de lange termijn veroorzaken.

De rol van de Draad- en kabelextruder op het gebied van kabelkwaliteit

Voordat een kabel in de handen van de consument komt, doorloopt deze een productieproces waarin de draad- en kabelextruder het centrale onderdeel van de uitrusting is. De extruder brengt de isolatie-, omhullings- en omhullingslagen op de geleider aan door gesmolten polymeer – meestal PVC, XLPE, LSZH of TPE – door een nauwkeurig ontworpen matrijs te persen met gecontroleerde temperatuur, druk en snelheid. De kwaliteit van dit extrusieproces bepaalt rechtstreeks hoe goed een kabel de fysieke spanningen van het dagelijkse wikkelen, buigen en oprollen verdraagt.

Hoe extrusieparameters de duurzaamheid beïnvloeden

Een draad- en kabelextruder werkt binnen een krappe bandbreedte van parameters. Afwijking van de optimale instellingen introduceert defecten die misschien niet zichtbaar zijn voor het blote oog, maar die de mechanische en thermische prestaties van de kabel aanzienlijk verminderen:

Dit is de reden waarom kabels van gerenommeerde fabrikanten – waarvan de draad- en kabelextruderlijnen worden gecontroleerd met in-line vonktests, wanddiktemeters en continue diametermetingen – consequent beter presteren dan goedkope importproducten die deze kwaliteitscontroles overslaan. Een kabel met een consistente isolatiewand van 0,8 mm rondom zal duizenden keren meer buigen voordat hij faalt dan een kabel met een dunne punt van 0,4 mm aan één kant.

Isolatiemateriaalkeuzes en hun effect op de flexibiliteit

De polymeerverbinding die in de draad- en kabelextruder wordt ingevoerd, speelt ook een belangrijke rol in de manier waarop een afgewerkte kabel reageert op wikkelen. Verschillende isolatiematerialen hebben zeer verschillende flexibiliteitsprofielen:

• Standaard PVC: Lage kosten, veel gebruikt, maar wordt stijf en bros bij temperaturen onder 0°C. Het wikkelen van PVC-geïsoleerde kabels in koude omgevingen verhoogt het risico op scheuren in de isolatie aanzienlijk.
• Flexibel PVC (met weekmakers): Veel soepeler bij lage temperaturen, vergevingsgezinder bij strak oprollen. Vaak gebruikt in huishoudelijke verlengdraden.
• XLPE (cross-linked polyethyleen): Uitstekende thermische weerstand tot 90°C continu, betere mechanische eigenschappen dan PVC, maar minder flexibel bij kamertemperatuur. Gebruikt in zwaardere kabels.
• TPE (thermoplastisch elastomeer): Superieure flexibiliteit en prestaties bij lage temperaturen. Kabels met TPE-mantels kunnen strak worden opgerold en blijven onbeschadigd, daarom zijn ze favoriet bij draagbaar gereedschap en buitenuitrusting.
• LSZH (rookarm, nul-halogeen): Gebruikt in omgevingen waar giftige dampen een brandveiligheidsprobleem vormen, zoals tunnels en datacenters. Over het algemeen stijver dan PVC-equivalenten.

Als u weet van welk materiaal de isolatie van uw kabel is gemaakt, kunt u een beter geïnformeerde beslissing nemen over hoe strak de kabel kan worden omwikkeld en onder welke omgevingstemperatuur.

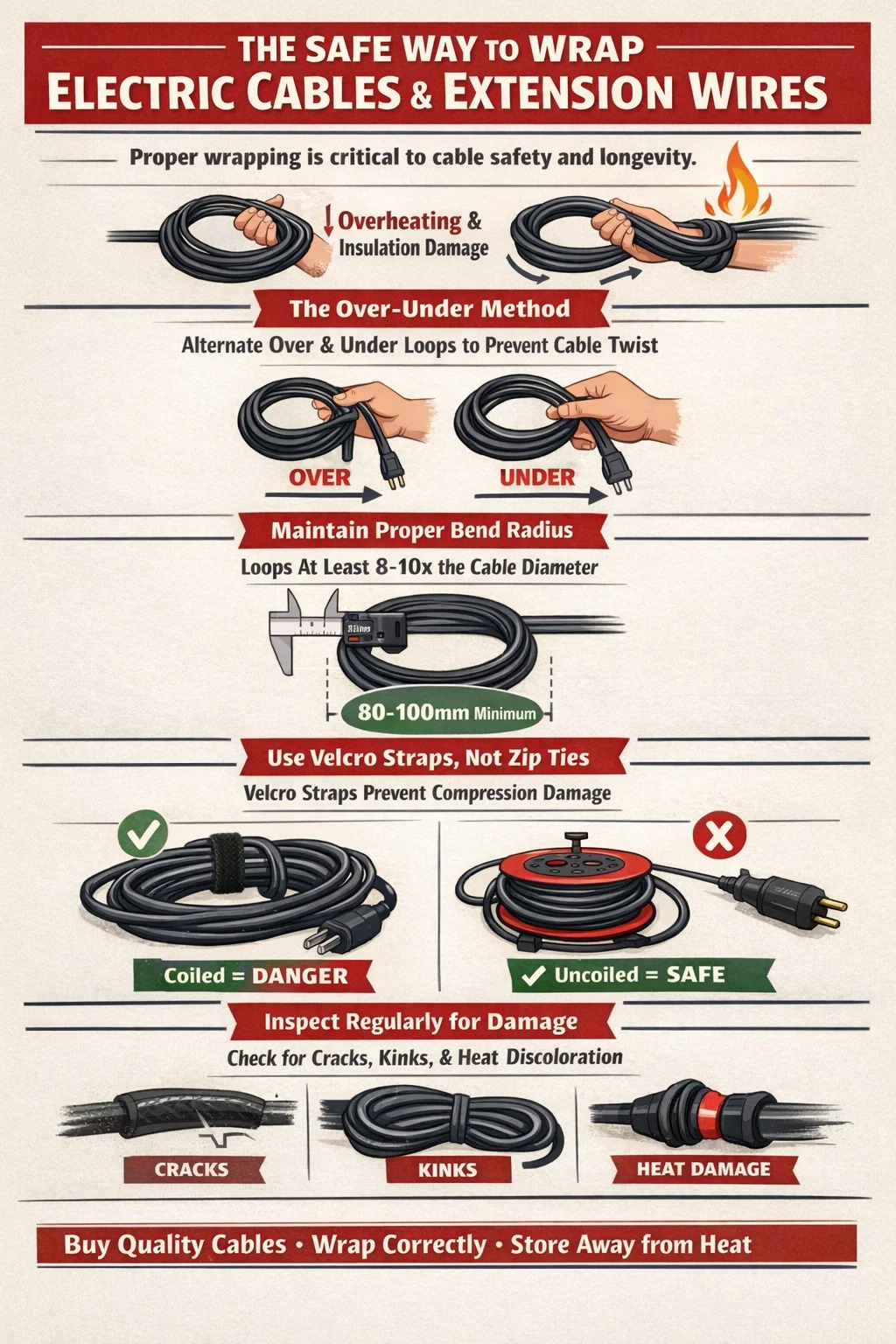

Correcte technieken voor het omwikkelen van elektrische kabels en verlengdraden

Nu we de risico's kennen, is de volgende praktische vraag hoe kabels op de juiste manier kunnen worden omwikkeld, zodat ze langer meegaan, veiliger blijven en gemakkelijk te implementeren blijven. Er zijn verschillende gevestigde methoden die worden gebruikt door professionals in de audiovisuele, elektrische en bouwsector en die zich perfect vertalen in het dagelijks gebruik thuis en op de werkplek.

De over-onder-methode

De over-under-techniek is de gouden standaard voor het omwikkelen van kabels die herhaaldelijk moeten worden opgerold en opgeslagen. In plaats van de kabel elke keer in dezelfde draairichting te wikkelen – wat torsiespanning in de geleider opbouwt – wissel je de richting van elke lus af. De ene lus gaat "over" in een natuurlijke boog, de volgende gaat "onder" met een lichte draaiing naar binnen, enzovoort, afwisselend. Dit resulteert in een spoel die plat ligt, zich afrolt zonder te knikken en niet de geheugeneffect-verdraaiingen ophoopt die kabels in de loop van de tijd vernietigen. Professionele audiotechnici en cameraploegen gebruiken deze methode standaard omdat een enkele microfoon of videokabel enkele honderden dollars kan kosten.

Minimale buigradius respecteren

Als praktische vuistregel geldt dat de lusdiameter bij het oprollen van een kabel minimaal 8 tot 10 keer de buitendiameter van de kabel moet zijn. Voor een typische verlengdraad met een diameter van 10 mm betekent dit lussen die niet kleiner zijn dan 80-100 mm in diameter. Als u het om een ​​smalle haak, een dunne spijker of uw vingers wikkelt, worden de bochten veel strakker dan dit, en herhaald gebruik verergert de schade totdat er een storing optreedt.

Gebruik kabelbinders, klittenband en de juiste haspels

Hoe u een omwikkelde kabel vastmaakt, is net zo belangrijk als de wikkeltechniek zelf:

• Kabelbinders met klittenband hebben de voorkeur boven plastic kabelbinders, omdat ze de kabel niet samendrukken. Een kabelbinder die strak rond een kabelbundel is vastgemaakt, creëert een punt van geconcentreerde druk dat de isolatie kan vervormen en na verloop van tijd een zwakke plek in de isolatie kan creëren.
• Herbruikbare klittenbandriemen speciaal ontworpen voor kabels – verkrijgbaar bij fabrikanten zoals Hellermann Tyton en Panduit – oefen een gelijkmatige, zachte druk uit rond de spoel zonder vernauwing.
• Kabelhaspels met grote kerndiameters behoud een veilige buigradius over de gehele opgeslagen lengte. Voor verlengkabels tot 25 meter lengte worden haspels met een kerndiameter van minimaal 150 mm aanbevolen.
• Figuur-8 opslag op een vaste beugel of pen is een alternatief voor oprollen dat de opbouw van torsiespanning volledig elimineert. De kabel kruist zichzelf bij elke wikkeling in het midden, waardoor de aan elke kant geïntroduceerde rotatie wordt opgeheven.

Wikkel nooit een spanningvoerende, geladen verlengdraad terwijl deze is opgerold

Dit verdient een eigen nadruk. Als u een verlengsnoer gebruikt om apparatuur van stroom te voorzien die in de buurt van de nominale stroomsterkte komt, zoals een ruimteverwarmer, elektrisch gereedschap of een hogedrukreiniger, de draad moet vóór gebruik volledig worden uitgerold. Het gebruik van een opgerolde verlengkabel van 10 ampère op een kabel van 13 ampère is een bekend brandrisico. Uit Britse brandonderzoeksgegevens is herhaaldelijk gebleken dat opgerolde verlengsnoeren een ontstekingsbron zijn bij woningbranden. De IET-bedradingsvoorschriften en de richtlijnen van de fabrikant weerspiegelen dit beide.

Hoe draad- en kabelextrudertechnologie het wikkelgedrag van moderne kabels beïnvloedt

Het prestatieverschil tussen een kabel die duizenden wikkel- en afwikkelcycli overleeft en een kabel die na een paar maanden kapot gaat, is bijna volledig te danken aan wat er tijdens de productie in de draad- en kabelextruder is gebeurd. Moderne extruderlijnen zijn aanzienlijk geavanceerder dan die van twintig jaar geleden, en de resulterende kabels weerspiegelen die vooruitgang.

Single-pass meerlaagse extrusie

Hedendaagse draad- en kabelextruderconfiguraties kunnen meerdere polymeerlagen in één enkele doorgang door een tandem- of driekoppige matrijsconstructie aanbrengen. Deze co-extrusietechniek creëert een kabel waarbij de isolatielaag en de buitenmantel op moleculair niveau zijn versmolten in plaats van simpelweg op elkaar te zitten. Gecoëxtrudeerde kabels zijn bestand tegen delaminatie bij herhaaldelijk buigen – een cruciaal voordeel voor elke kabel die regelmatig wordt opgerold en afgewikkeld.

Continue vulkanisatie en XLPE-verwerking

Voor kabels met hogere specificaties wordt de draad- en kabelextruder in een continue vulkanisatiebuis (CV) gevoerd, waar de geëxtrudeerde XLPE-isolatie onmiddellijk na het aanbrengen wordt verknoopt door hitte en druk. Door de verknoping ontstaat een driedimensionaal polymeernetwerk dat niet kan smelten – in tegenstelling tot thermoplastische isolatie – en veel beter bestand is tegen permanente vervorming wanneer kabels onder belasting worden omwikkeld. XLPE-kabels zijn bestand tegen continue bedrijfstemperaturen tot 90°C vergeleken met 70°C voor standaard PVC, wat een grotere thermische veiligheidsmarge oplevert wanneer kabels opgerold worden opgeslagen.

Precisie wanddiktecontrole

Moderne draad- en kabelextruderlijnen zijn uitgerust met laser- of röntgendiametermeters en automatische centreersystemen die de geleider gecentreerd houden binnen de matrijs tot toleranties van ± 0,02 mm of beter. Dit zorgt voor een uniforme wanddikte over de gehele omtrek van de kabel. Excentriciteit – waarbij de geleider niet in het midden zit, waardoor één kant van de isolatie dun wordt – is een van de belangrijkste oorzaken van isolatiefalen bij bochten, omdat de dunne kant de grootste mechanische spanning krijgt wanneer de kabel buigt.

Bij de aanschaf van verlengsnoeren of elektrische kabels voor algemeen gebruik is het zoeken naar producten die zijn vervaardigd volgens de IEC 60227-, IEC 60502- of BS 6004-normen een redelijke indicatie om te weten dat het draad- en kabelextruderproces op de juiste manier is gecontroleerd. Deze normen specificeren minimale wanddiktes, geleiderconstructie en elektrische testvereisten waarbij een slecht geëxtrudeerde kabel zou falen.

Veel voorkomende fouten bij het omwikkelen van elektrische kabels en verlengdraden

Zelfs mensen die over het algemeen voorzichtig zijn met hun apparatuur, maken regelmatig verpakkingsfouten die in de loop van maanden en jaren tot ernstige schade kunnen leiden. Hier zijn de meest voorkomende fouten en waarom ze ertoe doen:

• Wikkelen vanaf het pluguiteinde naar binnen: Hierdoor wordt het mechanisch meest belaste punt – de trekontlasting bij de stekker – elke keer dat de kabel wordt omwikkeld, extra belast. Begin altijd met het oprollen vanuit het midden van de kabel en eindig aan beide uiteinden.
• De spoel vastzetten door de kabel om zichzelf heen te draaien: Door een kabel met zijn eigen staart in een knoop te binden, ontstaat een scherpe bocht en een torsiespanningspunt dat niet ongedaan kan worden gemaakt zonder de kabel verder te belasten. Gebruik in plaats daarvan een aparte klittenband of kabelbinder.
• Kabels op warme plaatsen opslaan terwijl ze opgerold zijn: Een opgerolde kabel die naast een boiler, in de buurt van een radiator of in een hete auto wordt bewaard, versnelt de migratie van weekmakers uit PVC-isolatie aanzienlijk. Zodra de weekmaker verdwenen is, wordt het PVC stijf en bros.
• Kabels strak om de handgrepen van de apparatuur wikkelen: Veel mensen wikkelen verlengsnoeren strak om het handvat van een elektrisch gereedschap of stofzuiger om ze op te bergen. De kleine radius op de wikkelpunten en de druk van de eigen spanning van de kabel veroorzaken aanhoudende vervorming.
• Zware voorwerpen op opgerolde kabels stapelen: Platte rollen die onder planken zijn opgeslagen en waarop gereedschappen of apparatuur zijn gestapeld, ondergaan compressievervorming van de isolatie. Dit is vooral schadelijk voor platte lintkabels.

Kabels inspecteren op schade veroorzaakt door onjuist inpakken

Een van de ondergewaardeerde aspecten van kabelonderhoud is weten waar je op moet letten bij het beoordelen of de wikkelgeschiedenis van een kabel schade heeft veroorzaakt. Visuele inspectie spoort de ernstigste problemen op voordat ze veiligheidsrisico's worden.

Visuele tekenen van verpakkingsschade

• Knikken: Een scherpe V- of U-vormige vouw in de kabelmantel die niet ontspant als de kabel plat wordt gelegd. Dit geeft aan dat de onderliggende geleiderstrengen permanent zijn vervormd.
• Witte spanningsmarkeringen op de buitenmantel: Een bleke of witachtige verkleuring op een buigpunt geeft aan dat het polymeer zijn elastische limiet heeft overschreden. Dit wordt ‘stress whitening’ genoemd en is een vroeg waarschuwingssignaal dat er barsten zullen ontstaan.
• Zichtbare scheuren op de buitenmantel: Elke oppervlaktescheur moet worden behandeld als een diskwalificerend defect. Zelfs als de onderliggende isolatie intact lijkt, laat een gebarsten mantel vocht binnendringen, wat de corrosie van de geleider versnelt en uiteindelijk leidt tot isolatiefalen.
• Permanente set of "memorycoiling": Een kabel die zijn opgerolde vorm behoudt en niet plat kan worden gelegd zonder terug te veren, heeft aanzienlijke interne torsiespanningen. Dit is minder gevaarlijk dan scheuren, maar duidt op opgebouwde vermoeidheid.
• Warmteverkleuring bij de kabelingang van een stekker of stopcontact: Bruine of gele verkleuring van de kabelmantel nabij een connector geeft aan dat er oververhitting is opgetreden, vaak veroorzaakt door overmatige weerstand op een beschadigd buigpunt binnen de ingangszone van de stekker.

Elke kabel die knikken, barsten, spanningsverbleking of verkleuring door hitte vertoont, moet onmiddellijk buiten gebruik worden gesteld. Pogingen om huishoudkabels te repareren met isolatietape zijn geen veilige oplossing voor de lange termijn; de lijm van de tape verslechtert na verloop van tijd en de onderliggende schade aan de geleider is mogelijk niet van buitenaf zichtbaar.

Verlengdraden en kabels selecteren die geschikt zijn voor herhaald wikkelen

Als uw toepassing het veelvuldig oprollen en afrollen van kabels met zich meebrengt (gereedschap voor buitenshuis, draagbare apparatuur, gebruik in de werkplaats), bepaalt de keuze van de kabel op het moment van aankoop hoe lang deze meegaat en hoe veilig deze kan worden opgeslagen. Hier is waar u op moet letten:

Klasse 5- en Klasse 6-geleiders – de fijndradige aanduidingen onder IEC 60228 – kunnen individuele strengdiameters hebben van slechts 0,1 mm, vergeleken met 0,4 mm in een massieve geleider van Klasse 1. Deze fijne strenging wordt bereikt door precisietrekker- en bundelmachines stroomopwaarts van de draad- en kabelextruder, en verandert fundamenteel de manier waarop de voltooide kabel reageert op buiging. Een Klasse 5-geleider in een flexibele kabel van 1,5 mm² kan meer dan 30 afzonderlijke koperen strengen bevatten, die elk slechts een deel van de totale stroom dragen, waarbij elke streng ten opzichte van zijn buren kan bewegen terwijl de kabel buigt. Dit is de reden waarom flexibele verlengsnoeren merkbaar anders aanvoelen dan de vaste bedrading binnen muren – en waarom ze duizenden wikkelcycli kunnen overleven waarbij een massieve geleider in dagen zou breken.

Context van de sector en de regelgeving: wat normen zeggen over het omwikkelen van kabels

Regelgeving voor elektrische veiligheid en kabelnormen schrijven doorgaans niet precies voor hoe consumenten hun kabels moeten omwikkelen, maar stellen wel de productie- en gebruiksdrempels vast die veilig inpakken mogelijk maken. Als u deze normen begrijpt, kunt u contextualiseren wat een kabel moet tolereren.

• IEC 60227 specificeert met PVC geïsoleerde kabels voor nominale spanningen tot en met 450/750V, en dekt de constructie-, test- en markeringsvereisten waaraan een draad- en kabelextruder moet voldoen om conforme kabels te produceren.
• IEC 60884 en BS 1363 dekken de stekker- en stopcontactsystemen af waarop verlengdraden worden aangesloten, en omvatten vereisten voor trekontlasting die het kabelingangspunt beschermen – de meest kwetsbare locatie voor door buiging veroorzaakte schade.
• EN 50525 is de geharmoniseerde Europese norm voor laagspanningsenergiekabels, inclusief flexibele snoeren voor algemeen gebruik. Het specificeert buigtests, hitteverouderingstests en minimale vereisten voor de flexibiliteit van geleiders waaraan kabels moeten voldoen voordat ze op de Europese markten kunnen worden verkocht.
• HSE-richtlijnen (UK Health and Safety Executive) over elektrische veiligheid op de werkplek vermeldt expliciet opgerolde verlengsnoeren die worden gebruikt bij of in de buurt van de nominale stroom als een erkend elektrisch gevaar, waarbij wordt aanbevolen dat werknemers kabelhaspels met thermische beveiligingen gebruiken bij het bedienen van verlengsnoeren bij hoge belasting.

De buigtest gespecificeerd in EN 50525 – waarbij een kabelmonster gedurende minimaal 30.000 cycli rond een doorn met een gedefinieerde diameter wordt gebogen – geeft een concrete indicatie van waar kabels aan moeten voldoen die aan de norm voldoen. Een kabel die deze test in de fabriek doorstaat en geproduceerd is op een goed gekalibreerde draad- en kabelextruder met consistente wanddikte en goede polymeerkwaliteit, heeft een fundamenteel ander levensduurprofiel dan een niet-conforme kabel die deze tests omzeilt.

Praktische samenvatting: Belangrijke regels voor het veilig omwikkelen van elektrische kabels

Alles samengebracht in bruikbare richtlijnen, hier zijn de belangrijkste principes voor iedereen die elektrische kabels en verlengsnoeren beheert in een huis, werkplaats of professionele omgeving:

1. Rol verlengsnoeren altijd volledig uit voordat u ze onder zware elektrische belasting gebruikt. Zelfs gedeeltelijk afrollen is beter dan niets. Het gebruik van een opgerolde kabel van 13 ampère bij 10 ampère of meer is een gedocumenteerd brandrisico.
2. Gebruik de over-under-wikkeltechniek voor kabels die vaak worden opgerold en afgewikkeld. Dit elimineert torsiegeheugen en verlengt de levensduur van de kabel aanzienlijk.
3. Zorg voor een lusdiameter die minstens 8-10 maal de buitendiameter van de kabel bedraagt bij het oprollen. Voor een kabel van 10 mm moeten de lussen een minimale diameter van 80–100 mm hebben.
4. Zet de spoelen vast met klittenband in plaats van met ritssluitingen. Ritssluitingen veroorzaken na verloop van tijd compressieschade op het bevestigingspunt.
5. Koop kabels die zijn gemaakt volgens de IEC- of BS-normen en zoek naar flexibele PVC- of TPE-isolatie en fijndradige geleiders van klasse 5 of klasse 6 voor toepassingen waarbij regelmatig oprollen nodig is.
6. Inspecteer kabels regelmatig op knikken, wit worden door spanning, scheuren of verkleuring door hitte in de buurt van pluggen. Stel beschadigde kabels onmiddellijk buiten gebruik.
7. Bewaar kabels uit de buurt van warmtebronnen en vermijd het stapelen van zware voorwerpen op opgerolde kabels.

Kabels zijn geen onderhoudsvrije componenten. De combinatie van de juiste wikkeltechniek, de juiste kabelselectie – ondersteund door hoogwaardige productie van draad- en kabelextruders – en regelmatige inspectie levert een systeem op dat zowel veilig als economisch is op de lange termijn. Het kostenverschil tussen een conform, goed gemaakt verlengsnoer en een goedkoop niet-conform alternatief bedraagt ​​zelden meer dan een paar dollar of pond. Het kostenverschil bij faalresultaten is onmetelijk groter.
