Een verkenning van de belangrijkste technische aspecten in de kabelindustrie voor humanoïde robots

De kabelboom van de humanoïde robot is een verzameling elektrische draden en kabels die de verschillende componenten van de robot met elkaar verbinden en cruciale functies uitvoeren op het gebied van krachtoverbrenging, signaalcontrole en datacommunicatie, en staat bekend als de 'bloedvaten' en 'zenuwstelsel' van de humanoïde robot.

Over het geheel genomen zijn de prestatie-eisen voor kabelbomen voor humanoïde robots hoger dan die voor industriële robots en iets lager dan voor normen voor auto's.

Onder hen is de vereiste trillingsweerstand 10 keer die van industriële robots, en 1/4 van de normen voor auto's; de eisen inzake waterdichtheid zijn iets hoger dan voor industriële robots en iets lager dan voor normen voor auto's; de vereiste voor de zoutsproeitest is iets lager dan voor normen voor auto's; en de vereisten voor hittebestendigheid zijn dezelfde als voor normen voor auto's.

Bovendien zijn de vereisten voor lichtgewicht ontwerp, corrosieweerstand, afschermingsprestaties, buiglevensduur, vraag naar hoeveelheid harnas en connectorspecificaties allemaal hoger dan voor industriële robots.

Een kabelboom voor een humanoïde robot verwijst naar de assemblage van draden en kabels die de verschillende componenten van een robot met elkaar verbinden. Door het overbrengen van stroom, signalen en data zorgen deze harnassen ervoor dat de robot goed kan functioneren. Normaal gesproken bestaat de kabelboom van een humanoïde robot uit geleiders, isolatiematerialen, beschermende lagen en connectoren. Als cruciaal onderdeel dat de verschillende elektrische onderdelen van de robot met elkaar verbindt, vervult de kabelboom vitale functies – waaronder krachtoverbrenging, signaalcontrole en datacommunicatie – en fungeert hij effectief als de ‘bloedvaten’ en het ‘zenuwstelsel’ van de robot.

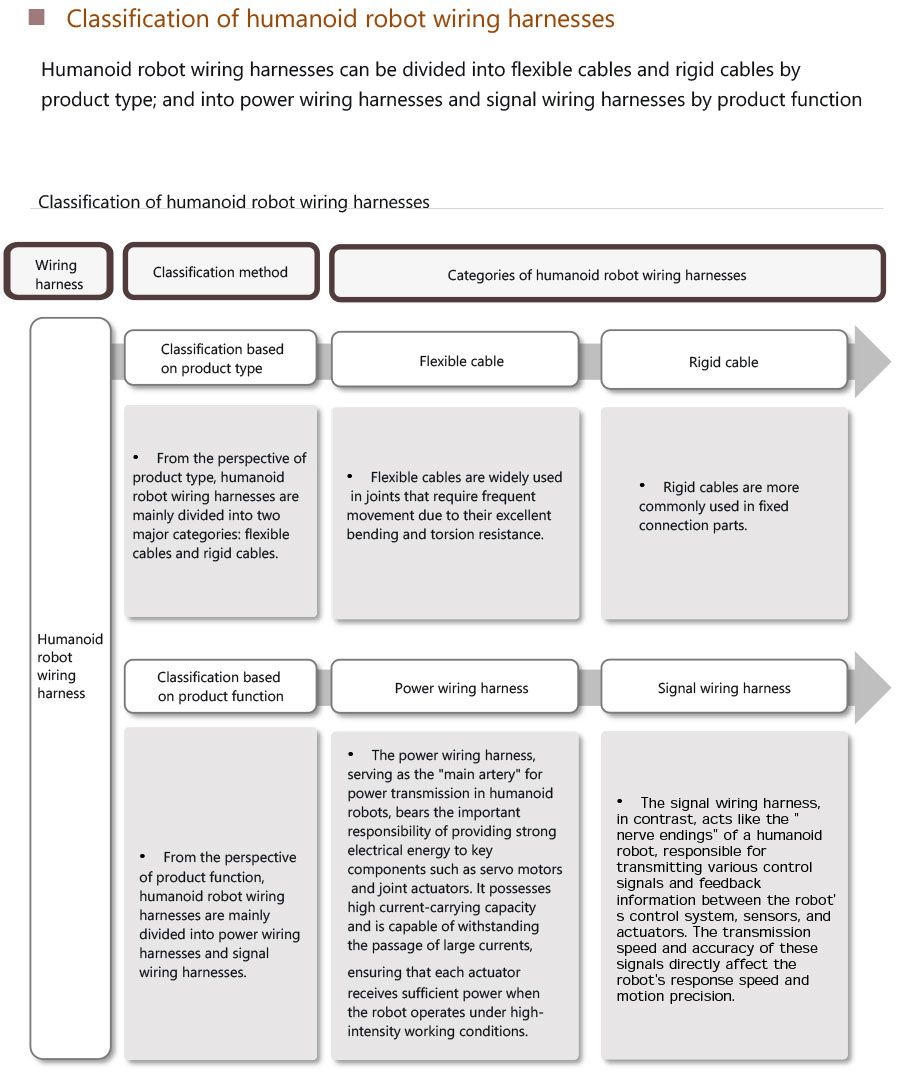

Op basis van het producttype kunnen kabelbomen voor humanoïde robots worden onderverdeeld in flexibele kabels en stijve kabels; op basis van de productfunctie kunnen ze worden ingedeeld in stroomkabelbomen en signaalkabelbomen.

Onderdelen van een kabelboom

1. Geleiders

• Geleiders zijn doorgaans gemaakt van koper of aluminium, materialen die bekend staan om hun uitstekende elektrische geleidbaarheid. Hoe groter het dwarsdoorsnedeoppervlak van een geleider, hoe groter het vermogen om elektrische stroom over te dragen.

• Bovendien is het isolatiemateriaal rondom de geleiders van het allergrootste belang, omdat het stroomlekken en kortsluitingen voorkomt. Veel voorkomende isolatiematerialen zijn polyvinylchloride (PVC), polyethyleen (PE) en thermoplastische elastomeren (TPE).

2. Beschermende lagen

• Deze lagen dienen om de geleiders te beschermen tegen schade veroorzaakt door externe omgevingsfactoren, zoals mechanische slijtage, chemische corrosie en hoge temperaturen. Veelgebruikte materialen voor beschermende lagen zijn polyvinylchloride (PVC), polyurethaan (PU) en siliconen.

• Verschillende beschermlaagmaterialen zijn geschikt voor verschillende werkomgevingen; Bij hoge temperaturen biedt een siliconen beschermlaag bijvoorbeeld superieure hittebestendigheid.

3. Connectoren

• Connectoren dienen om de kabelboom te verbinden met de verschillende individuele componenten van de robot. Ze zijn meestal gemaakt van metaal of plastic en worden gekenmerkt door hun uitstekende geleidbaarheid en duurzaamheid. Veel voorkomende typen connectoren zijn ronde connectoren, rechthoekige connectoren en plug-type connectoren.

• Verschillende soorten connectoren zijn afgestemd op specifieke robottoepassingen; Ronde connectoren zijn bijvoorbeeld zeer geschikt voor het verbinden van robotverbindingen, terwijl rechthoekige connectoren doorgaans worden gebruikt voor aansluiting op de schakelkast van de robot.
