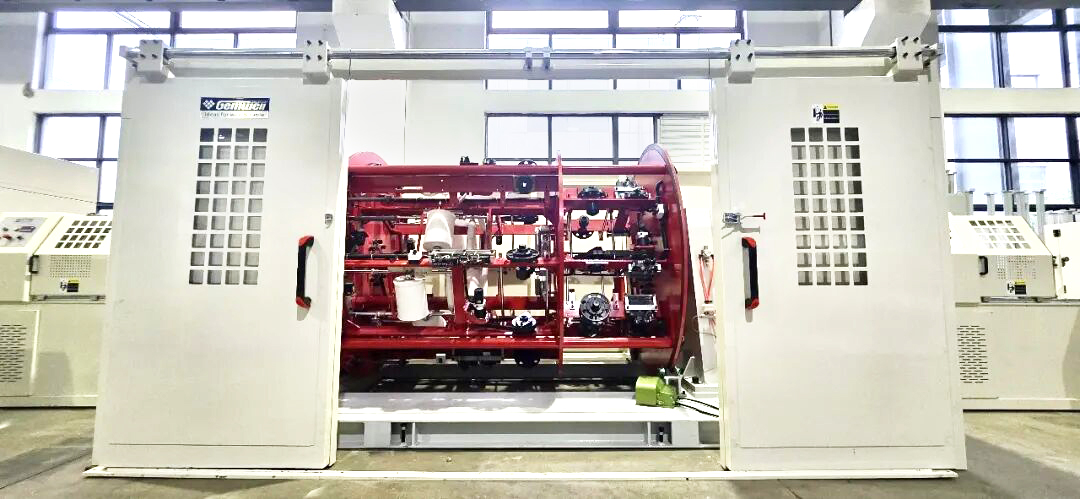

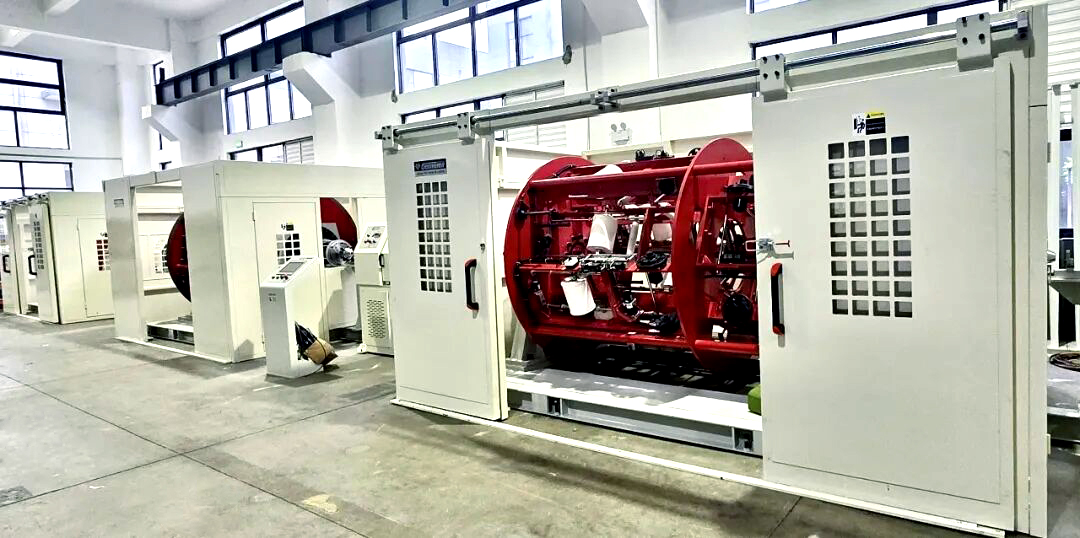

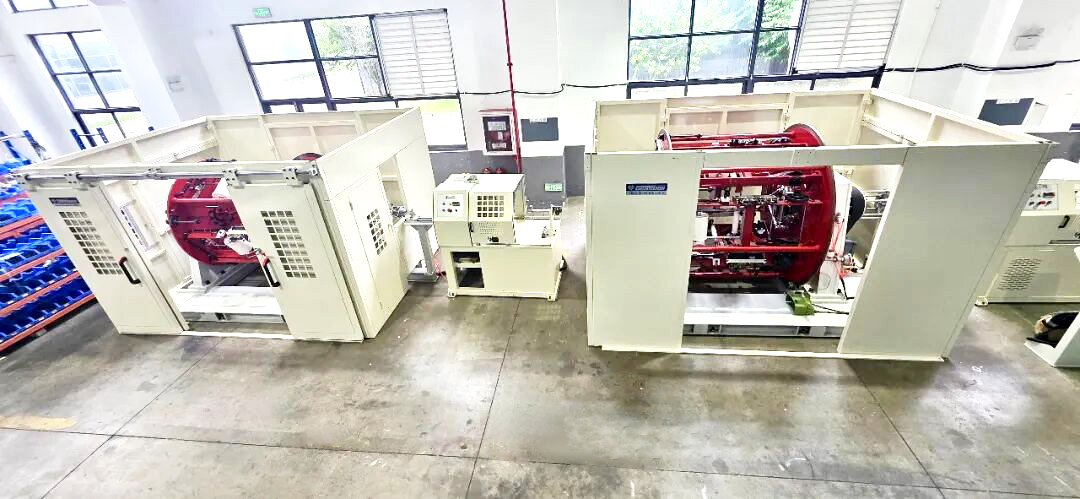

Planetaire kabel- en bekabelingsmachine met hoge snelheid en parallelle voeding

Om te voldoen aan de hogesnelheidsvereisten voor datatransmissie van datacenters, AI-hogesnelheidsserververbindingen, 5G en big data-applicaties, hebben we een gespecialiseerde AI-hogesnelheidsmachine voor planetaire stranding met parallelle paren ontwikkeld. Deze machine is ontworpen voor het bundelen van meerdere paren platte signaalkabels (zoals QSFP- en SFP-types). Het beschikt over een speciaal ontworpen conus-/shuttle-mechanisme dat voorkomt dat de platte kabels tijdens het strandingproces gaan draaien of kantelen, waardoor de duurzaamheid wordt gegarandeerd en vermoeiingsstoringen worden voorkomen in datacenterbekabelingsomgevingen met hoge dichtheid. Wij bieden gepersonaliseerde aanpassingen om aan de diverse klantvereisten te voldoen; wat hardware betreft, kunnen klanten kiezen uit verschillende machinemodellen en merken van kerncomponenten, terwijl elektrische besturingssystemen beschikbaar zijn in opties variërend van economische tot geavanceerde configuraties. Omdat de machineprijs aanzienlijk varieert op basis van de algehele configuratie, worden de uiteindelijke kosten voornamelijk bepaald door het door de klant gekozen productspecificatieniveau. Omdat dit een niet-standaard, op maat gemaakt product is dat in kleine batches wordt vervaardigd, is de cyclus voor ontwerp, fabricage, installatie en inbedrijfstelling bovendien relatief lang; klanten moeten voldoende doorlooptijd in acht nemen om een ​​tijdige levering te garanderen.

AI HOGESNELHEIDSKABEL PARALLEL PAAR KABEL ACTIEF UITBETALINGSTYPE PLANETAIRE STRANDING LIJN

Producteigenschappen

Om te voldoen aan de strenge signaalintegriteitsvereisten van 112G/224G PAM4 hogesnelheidsverbindingen binnen AI-computerclusters en datacenters, worden fabrikanten van hogesnelheids DAC-kabels (zoals QSFP-DD en OSFP) geconfronteerd met aanzienlijke technische uitdagingen, waaronder impedantieschommelingen, retourverlies en mechanische vermoeidheid veroorzaakt door dichte bekabeling. Deze gespecialiseerde massaproductiemachine, ontworpen voor snelle bekabeling van draden met parallelle paren, pakt deze pijnpunten bij de hoogfrequente transmissie aan. De belangrijkste voordelen liggen op drie belangrijke gebieden:

1. Dynamische spanningscontrole die consistente elektrische prestaties garandeert: het systeem maakt gebruik van nauwkeurige servogestuurde uitbetalingseenheden om een constante dynamische spanning over meerdere parallelle draadparen te handhaven tijdens hogesnelheidsbekabeling. Door spanningsfluctuaties te minimaliseren, voorkomt het systeem effectief microscopische trekvervorming van de isolatielaag, waardoor wordt verzekerd dat de karakteristieke impedantie en scheefheid van de afgewerkte kabel strikt voldoen aan de hoogfrequente transmissienormen.

2. Gespecialiseerde shuttle met conische strengen die "kant-flipping" in platte paren elimineert: Om de neiging van platte draadparen (Twinax) om te draaien of verkeerd uitgelijnd (flip) tijdens het vastlopen te elimineren, is de machine uitgerust met een speciaal ontworpen conische shuttle. Dit onderdeel zorgt voor progressieve geleiding van de draadparen vóór het strandingspunt, waardoor hun positie wordt vergrendeld om omdraaien te voorkomen; dit zorgt voor een uniforme spanningsverdeling over het kabelprofiel en elimineert fysieke spanningsconcentraties veroorzaakt door randvervorming.

3. Eliminatie van interne structurele spanning tijdens de bekabeling: Dit proces verbetert de weerstand van de afgewerkte kabel tegen buigen en vermoeidheidsbreuken – van cruciaal belang voor de beperkte routeringsomgevingen met hoge dichtheid in datacenters – waardoor de fysieke structurele levensduur tijdens langdurig gebruik aanzienlijk wordt verlengd.
